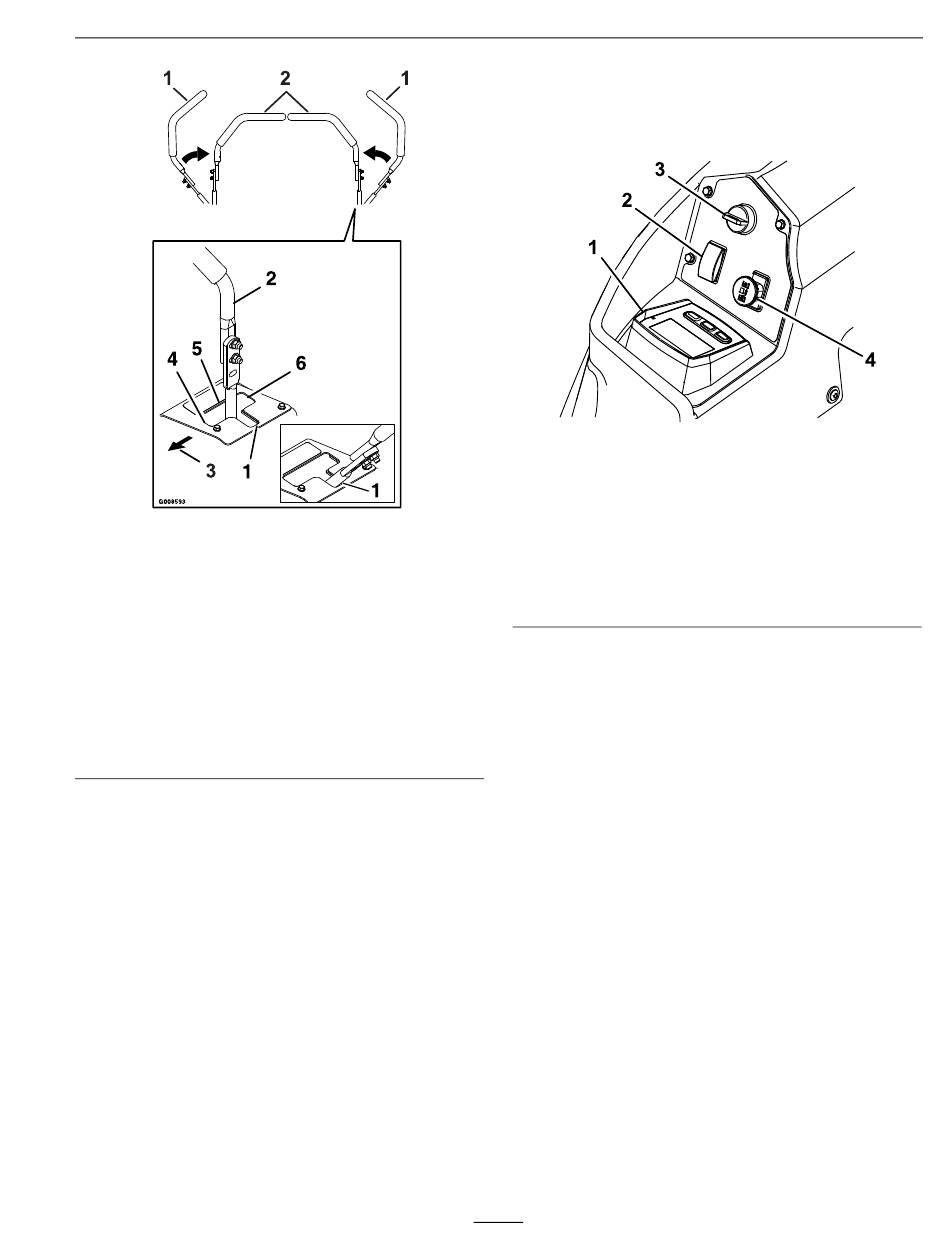

Figure 6
1. Tous modèles, sauf à tablier de 366 cm (144 po) :
position de verrouillage au point mort (leviers écartés).
Modèles à tablier de 366 cm (144 po) : position de
verrouillage au point mort et frein de stationnement
(leviers écartés).
2. Position de fonctionnement au point mort (leviers vers
l'intérieur)
3. Avant de la machine
4. Marche avant
5. Point mort (marche)
6. Marche arrière
Unité d'affichage logique (LDU)
équipement RED
Sur la console droite.
1. Unité d'affichage logique
(LDU) équipement RED
2. Commande de levage
g008593
de tablier (permet
également de replier
les tabliers latéraux sur
le modèle à tablier de
244 cm [96 po])
L'unité d'affichage logique (LDU) équipement
RED surveille et affiche l'information système de la
machine.
31
Utilisation
Figure 7
3. Commutateur
d'allumage
4. Commande
d'engagement de PDF
g225792
