16.5

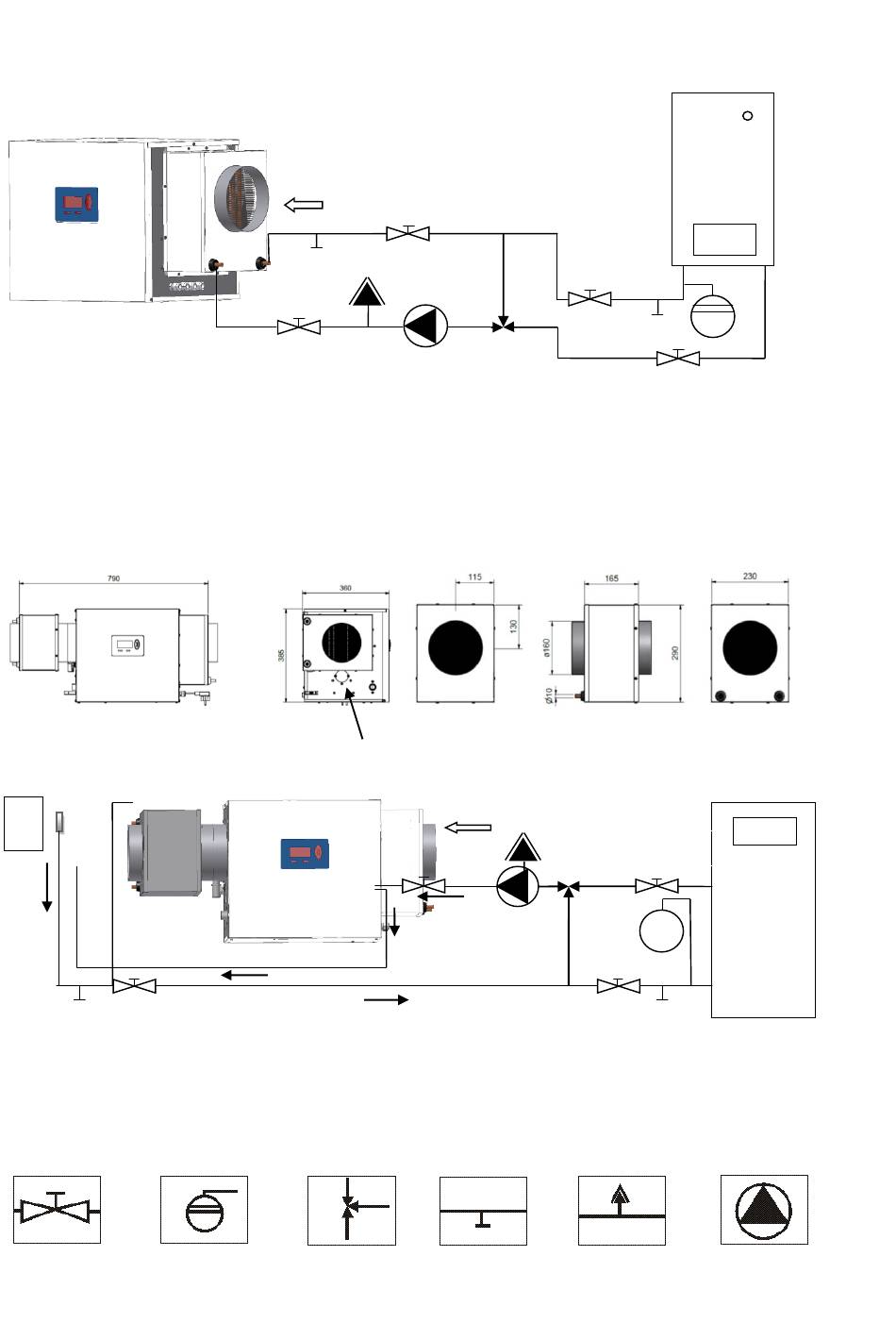

Schéma de raccordement hydraulique
Circuit d'alimentation/de retour 55/45 °C
16.6
Chauffage basses températures
Température du circuit d'alimentation au minimum +30 °C !
Sur les chauffages basses températures, il convient d'installer à la sortie d'air en aval du groupe d'humidificateur un regis tre de
chauffage auxiliaire supplémentaire afin de pouvoir assurer une température d'air d'admission confortable (voir Figure). Si l es
températures du circuit d'alimentation sont inférieures à 36 °C et que les températures extérieures sont très froides, ou si la
température de sortie est inférieure à 19 °C au niveau de la sonde interne, les performances d'humidification diminuent parce que
l'énergie d'évaporation disponible est insuffisante.
Attention : Le registre de chauffage auxiliaire ne doit être monté que dans cette position, afin d'assurer une bonne accessibilité
pour le remplacement du tube UVC et les éventuelles opérations de maintenance.
Chauffage circuit de départ = préchauffage circuit
retour
Sonde de température externe
Une « sonde de température externe » doit être intégrée dans la conduite d'admission d'air, env. 50 cm en aval du registre de
chauffage auxiliaire. Dans le cas du chauffage basses températures, le groupe d'humidificateur d'air peut aussi être intégré
directement sans mélangeur, ni sonde externe dans le système de chauffage. La température d'air d'admission n'est alors pas
régulée activement.
Vanne d'arrêt
Vase d'expansion
Entrée d'air
de
Circuit de retour
Mélangeur
Circuit de retour
Circuit de
départ
Registre de chauffage auxiliaire à eau
Entrée d'air
Circuit de départ
Vanne d'écoulement Purge automatique
Système
de
chauffage
Système
chauffage
Pompe
26
21
