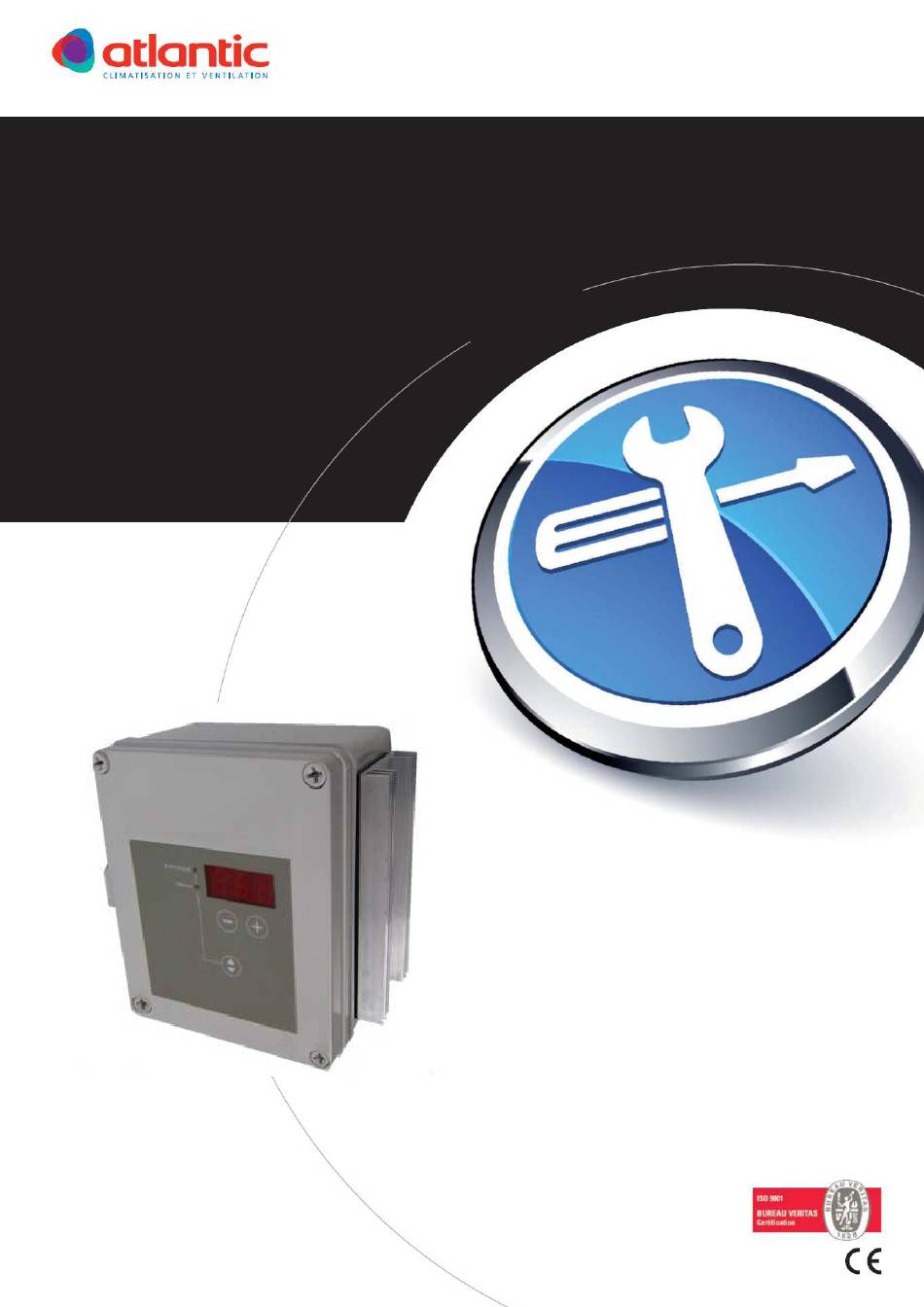

- Page 1 NOTICE DE MONTAGE VEM 10 AUTO 311 016 Famille 5 N° NM3021 Indice A Date 03/2011...
- Page 2 SOMMAIRE 1. AVERTISSEMENTS ......................3 2. DESCRIPTION ........................3 2.1 Généralités ......................... 3 2.2. Spécifications techniques ..................3 2.3. Recommandations particulières ................4 3. FONCTIONNEMENT ......................5 4. RACCORDEMENT ELECTRIQUE ..................6 5. PROGRAMMATION ......................7 6. GARANTIE......................... 9...

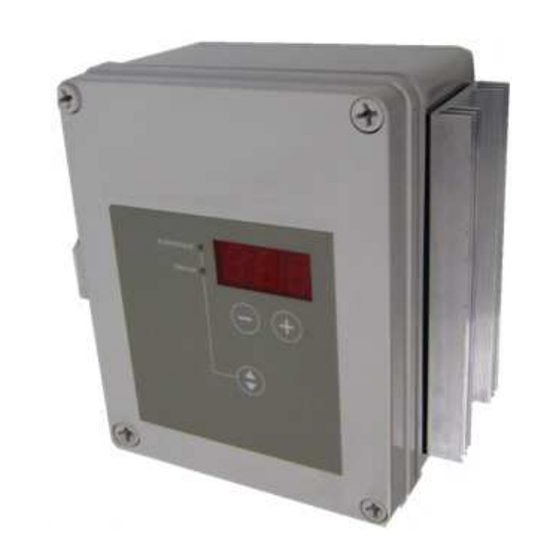

- Page 3 2. DESCRIPTION 2.1 Généralités L’interface de puissance VEM 10 AUTO est destinée à la commande progressive de matériel électrique de type inductif (moteurs, ventilateurs). Il est configuré pour un fonctionnement avec un pilotage de la vitesse variable en fonction du taux de CO2 ou pour un passage en grande vitesse avec un détecteur de présence.
- Page 4 Ce variateur sera commandé par une sonde CO2 qui mesure le taux de CO2 dans le local (proportionnel au nombre d’occupants) « CO2 mur ou gaine » ref : 323 022 ou 323 023. 3.65 -> 5.4V correspond à 750 ppm -> 975 ppm (Taux maxi suivant le Règlement Sanitaire Départemental Type moins incertitude du capteur de CO2).
- Page 5 Tous les appareils doivent être correctement protégés pour éviter les projections d’eau, notamment lors des nettoyages. Cet appareil doit être relié à demeure au réseau électrique. Un dispositif de coupure de l’alimentation électrique, rapidement accessible, doit être incorporé dans l’installation fixe. Ce dispositif doit être installé...
- Page 6 Marche forcée Il est possible, avec la sonde CO2 d’utiliser un commutateur 2 positions pour forcer la vitesse du ventilateur au maximum. Attention, si vous utilisez la modulation de débit dans le cadre de notre Avis Technique, il faut impérativement temporiser ce fonctionnement à 30 minutes maximum. 4.
- Page 7 Schéma 2 Schéma 2 : Câblage avec le détecteur de présence (DIP Schéma 2 Schéma 2 D2 D1 Bornes du DIP Bornes du DIP Bornes du DIP Bornes du DIP Schéma 3 Schéma 3 : Câblage pour les CRITAIR DUO 6 à 30 Schéma 3 Schéma 3 5.
- Page 8 Mode UTILISATEUR Mode UTILISATEUR Lorsque le VEM 10 AUTO est en mode «UTILISATEUR», le bloc de puissance est commandé par le signal d’entrée 0-10 V. Dans ce cas, l’afficheur indique le niveau de puissance (0 à 100 %) 4. 4. 4. 4. Mode INSTALLATEUR...
- Page 9 Cet appareil est garanti deux ans à compter de la date d'achat contre tous défauts de fabrication. Dans ce cadre, ATLANTIC Climatisation et Ventilation assure l'échange ou la fourniture des pièces reconnues défectueuses après expertise par son service après vente. En aucun cas, la garantie ne peut couvrir les frais annexes, qu'il s'agisse de main d'œuvre,...
- Page 10 Atlantic Climatisation et Ventilation 13, Bd Monge - ZI - BP 71 - 69882 Meyzieu Cedex N° Azur : 0810 0810 69 www.atlantic-pros.fr...
