Ce variateur sera commandé par une sonde CO2 qui mesure le taux de CO2 dans le local
(proportionnel au nombre d'occupants) « CO2 mur ou gaine » ref : 323 022 ou 323 023.
3.65 -> 5.4V correspond à 750 ppm -> 975 ppm (Taux maxi suivant le Règlement Sanitaire
Départemental Type moins incertitude du capteur de CO2).
La tension minimum de sortie moteur, réglable en façade (de 70V à 200V) sera constante de 0 à
≈3.65V.
La tension maximum de sortie moteur, réglable en façade (de 150V à 230V) sera atteinte à
≈5.4V.

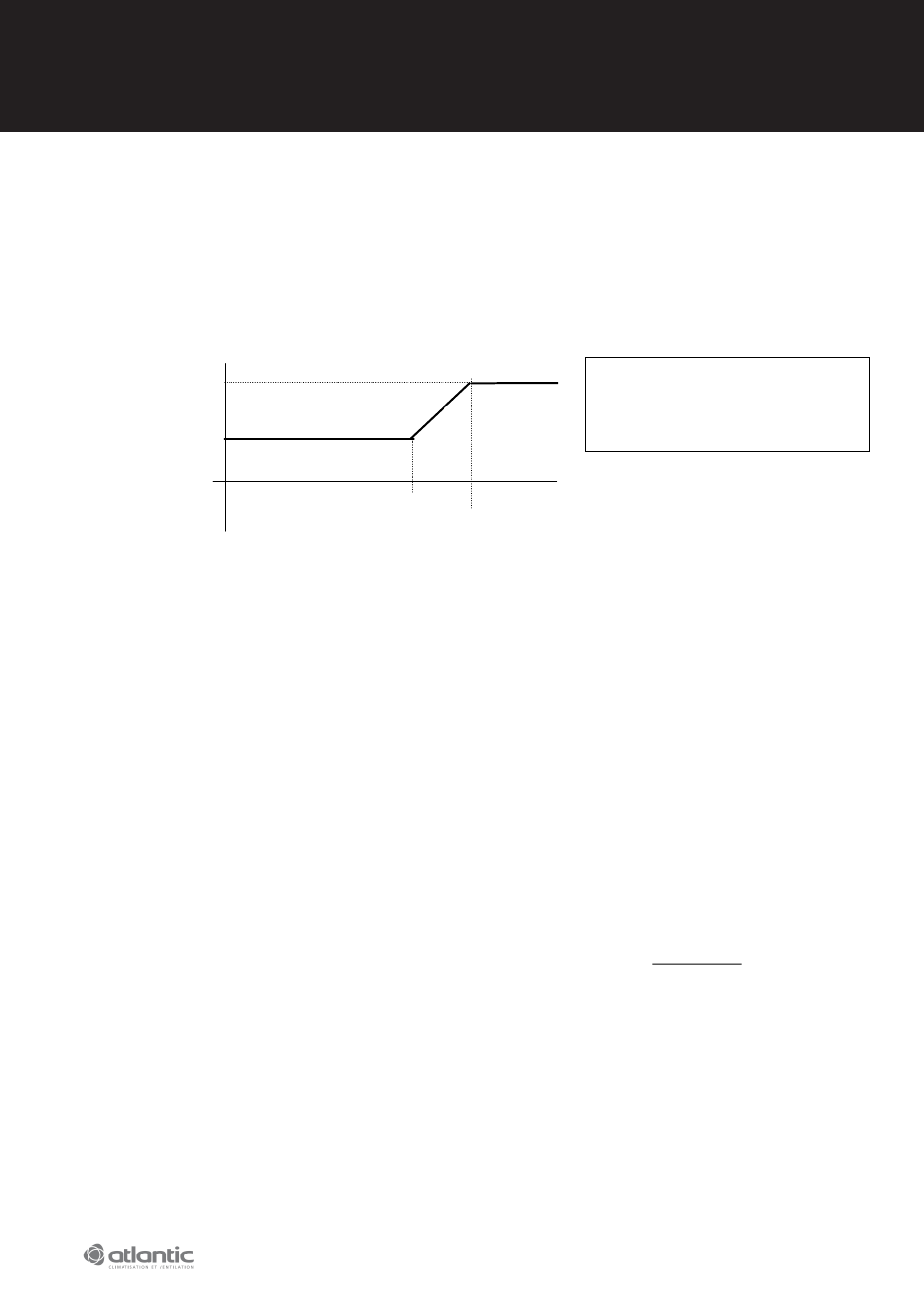

U moteur (VAC)
maxi réglable
mini réglable
Ce variateur pourra aussi être utilisé avec un détecteur de présence « DIP »
En fonction de la détection de présence ou non, il passera de la tension maximum à la tension
minimum.
2.3. Recommandations particulières
Le coffret doit être correctement fermé par ses 4 vis. Les presse-étoupe doivent être
correctement serrés et étanches.
Afin d'éviter l'apparition de condensation dans le coffret, il est recommandé de laisser l'appareil
en permanence sous tension. Eloigner les câbles de puissance des câbles de contrôle afin
d'éviter toute induction mutuelle.
Ces appareils doivent être fixés à la structure du bâtiment avant la mise en fonctionnement.
Les appareils doivent impérativement être fixés sur une paroi verticale.
La protection amont doit être adaptée à la charge et ne doit jamais dépasser la valeur nominale
de 20 A.
Certaines parties métalliques ou certains composants à l'intérieur de l'appareil peuvent être
portés à un potentiel dangereux, en conséquence toute intervention, (branchements, réglages
etc. ...) doit être fait exclusivement par du personnel habilité et si possible hor
Le coffret doit être impérativement fixé verticalement (presse étoupe vers le bas), veillez à ce
qu'il n'y ait pas d'eau ou de condensation à l'intérieur du coffret.
Tous les câbles utilisés doivent être conformes aux normes qui leur sont applicables et être d'une
section en rapport avec la puissance à transmettre et les dimensions des borniers.
Les borniers à vis doivent être suffisamment serrés pour éviter les échauffements ou les mauvais
contacts, et plus particulièrement la liaison de terre.
Les fils ne doivent pas être serrés dans les borniers sur l'isolant. Le dénudage des fils ne doit pas
être excessif et ne doit pas risquer d'entrer en contact avec d'autres fils ou des parties
métalliques.
4
U signal sonde (VDC)
3.65V 5.4V
LEXIQUE SYMBOLES :
VDC : Volt continu
VAC : Volt Alternatif efficace
hors tension s tension.
hor hor s tension s tension
