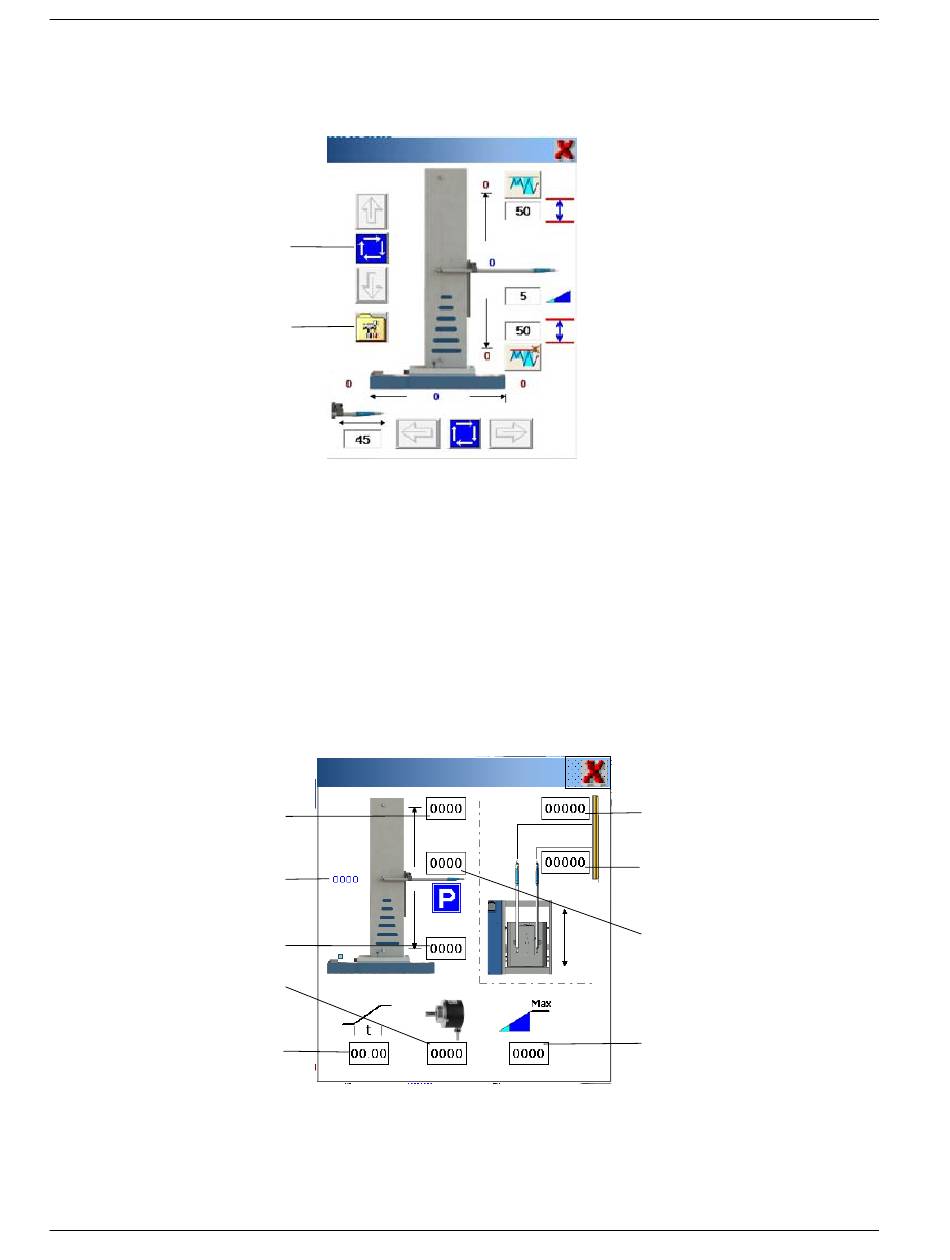

Fenêtre d'utilisation du positionneur de pistolet - avec course et vitesse
variable
Figure 15
Positionneur de pistolet avec commande de course et de vitesse variable
1 - Sélecteur de mode - Ce bouton permet de basculer la commande du mécanisme de positionnement entre
le mode automatique et manuel. En mode automatique (indiqué par le symbole de flèches circulaires
blanches sur fond bleu), le système commande la position et la vitesse des positionneurs. En mode manuel
(indiqué par le symbole d'une main sur un fond jaune), l'opérateur peut déplacer manuellement les
positionneurs en maintenant enfoncées les flèches selon la direction souhaitée.
2 - Bouton des outils - Une pression sur le bouton des outils de cette page affiche une fenêtre de configuration
qui permet la saisie de données. Voir Figure 16
REMARQUE : Plusieurs écrans utilisent le même bouton Outils pour ouvrir les fenêtres de configuration
relatives à ce composant. Un mot de passe sera nécessaire pour accéder aux fenêtres de
configuration.
Figure 16
Fenêtre de configuration du positionneur de pistolet (voir page suivante)
REMARQUE : Tous les réglages d'usine indiqués dans ces sections peuvent être adaptés en fonction des
exigences du système lors de la mise en service.
