Nordson Prodigy Notice D'instructions

Ensemble lance Prodigyr
Description
Les lances Prodigy alimentent 4 à 16 pompes
Prodigy HDLV à partir de la même source de
poudre fluidifiée. Les lances sont utilisées dans le
centre d'alimentation en poudre Prodigy pour les
pompes qui alimentent à la fois des pistolets
automatiques et manuels. Les lances sont fournies
avec le tuyau à poudre déjà installé. Consulter la
liste des pièces pour les configurations disponibles
de la lance.
Pièces de rechange
Les pièces de rechange sont représentées dans la
figure 2.
Pièce P/N
– 1084131
– 1084132
– 1084133
– 1084134
– 1084135
– 1084136
– 1084137
1 —
2 —
3 —
4 982595
5 1080388
6 1078006
7 1071376
8 1084127
– 1062178
NOTE A: Le tuyau est uniquement vendus par bobines de 150 m.
B: Utiliser ce kit pour réparer les raccords endommagés ou pour ajouter des raccords à la tête de lance
lorsque des pompes sont ajoutées au système. Chaque kit comprend deux raccords ainsi que les
instructions d'installation.
C: Utiliser le coupe−tuyau pour couper les extrémités du tuyau à poudre à angle droit.
AR: Selon les besoins
E Nordson Corporation
2008
Description
LANCE, Prodigy, 4 pump
LANCE, Prodigy, 6 pump
LANCE, Prodigy, 8 pump
LANCE, Prodigy, 10 pump
LANCE, Prodigy, 12 pump
LANCE, Prodigy, 14 pump
LANCE, Prodigy, 16 pump
S CAP, lance, Prodigy
S BODY, lance, Prodigy
S HEAD, lance, Prodigy
S SCREW, set, cone, M6 x 8 mm, stainless steel
S TUBING, powder, 6 mm ID x 8 mm OD, 500 ft
S ADAPTER, tube, barbed, powder, Prodigy II
pump
S KIT, fitting upgrade, lance
S BUMPER, rubber, 19 mm x M6 thread
TUBING CUTTER, 12 mm or less
Notice d'instructions

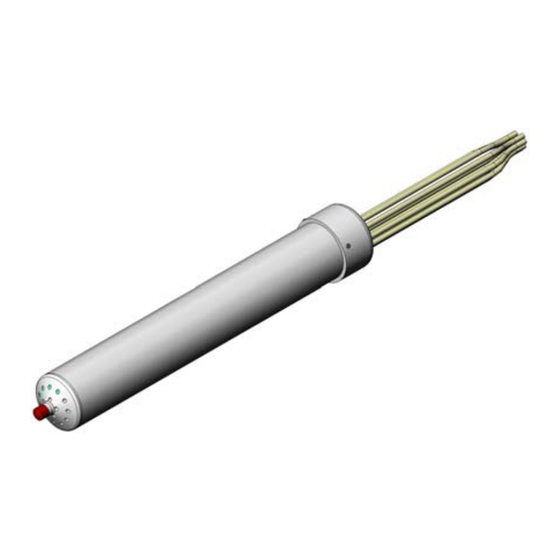

Fig. 1 Ensemble lance Prodigy
P/N 7146772A
− French −
Quantité Note
1
1
1
1
1
1
1
1
1
1
3
1 A
AR
AR B
1
1 C
P/N 7146772A
