KLiMEA 10 HP DC Inverter Manuel D'installation page 22

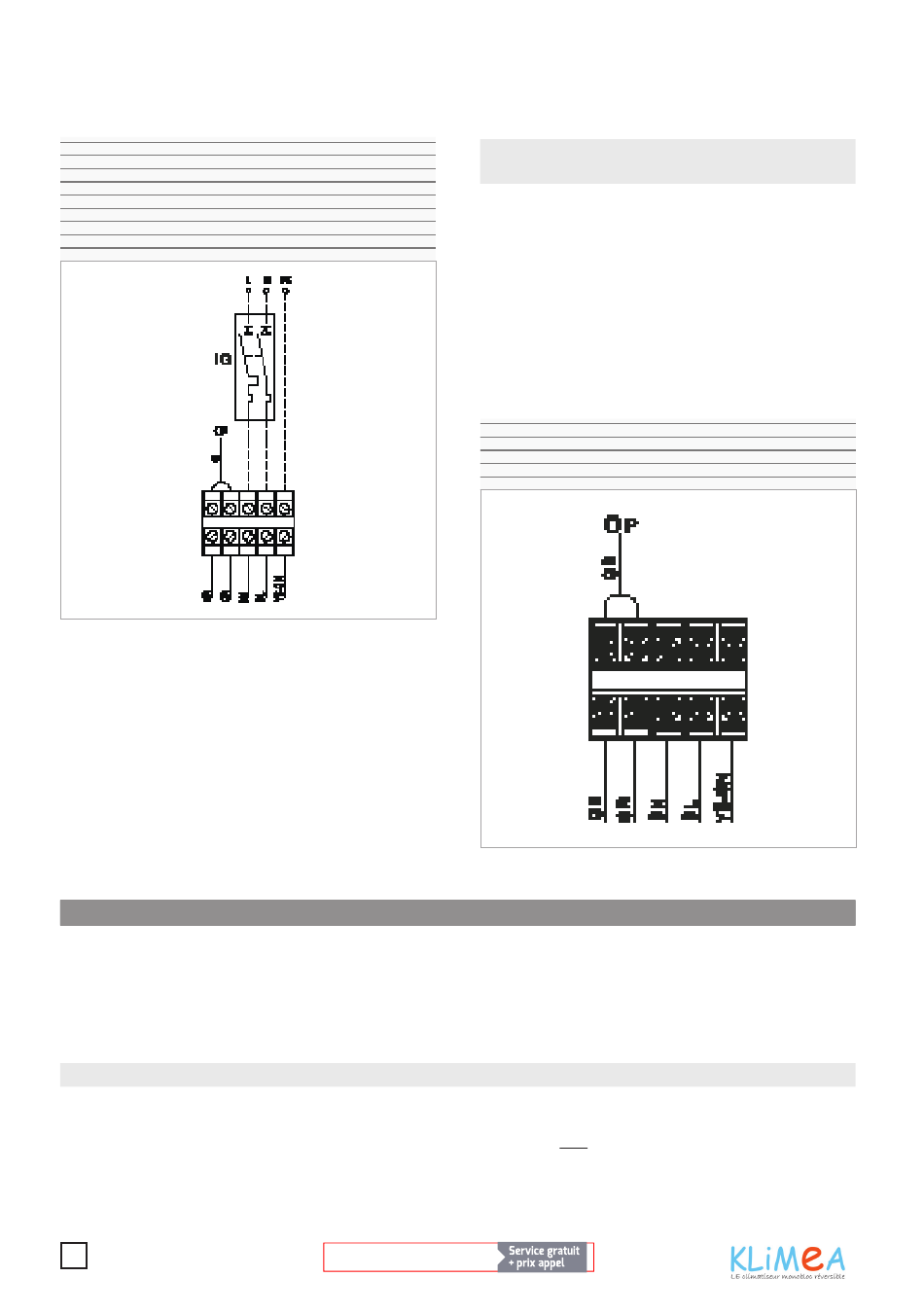

(branchement conseillé pour l'installation de l' a ppareil sur le haut
du mur).
Gris
GR
Marron
BN
YE-GN Jaune-vert
Bleu
BL
Contact de présence
CP
Neutre
N
Phase
L
IG Disjoncteur du système
Connexion terrestre
PE
Cette opération doit exclusivement être effectuée par l'instal-

lateur, ou par le centre d' a ssistance technique
Pour effectuer le branchement électrique direct, remplacer le
câble d' a limentation à fiche par un câble encastré dans le mur ;
procéder comme suit :
– accéder au bornier
– débrancher le câble d' a limentation à fiche du bornier
– brancher le câble provenant du mur et vérifier que la ligne
d' a limentation est équipée d'une mise à la terre efficace
– vérifier que la ligne d' a limentation est correctement dimen-
sionnée pour l' a bsorption maximum du climatiseur (section
313  C onfigurationdel'installationen-haut/enbas
L'unité peut être installée au bas du mur (près du sol) ou sur le
haut de celui-ci (près du plafond).
L' a ppareil est fourni équipé pour l'installation au bas du mur, avec
une évacuation de l' a ir de bas en haut.
Pour l'installation sur le haut du mur :
– acheter le kit esthétique de couverture inférieure code
GB0737II
3131  M odificationdeladirectiondufluxair
Si nécessaire, la sortie d' a ir peut être modifiée et réglée du

haut en bas
Opération à effectuer à machine éteinte et alimentation élec-

trique débranchée.
Pour effectuer des modifications :
22
3124 Branchement entrée contact
À l' o uverture du contact CP (à très faible tension, à brancher à un
contact propre, hors-tension), l' a ppareil se met en veille et CP est
affiché à l' é cran.
Ce contact permet de brancher un dispositif externe qui empêche
le fonctionnement de l' a ppareil, comme un contact d' o uverture
de fenêtre, une commande marche/arrêt distante, un capteur de
présence à infrarouges, un badge d'habilitation, etc.


GR
BN
YE-GN Jaune-vert
BL
CP


0 806 110 433
Hotline disponible du lundi au vendredi
9h00-12h00 / 13h30-17h30
minimum des câbles de 1,5 mm² et 2,5 mm² pour la version
ELEC).
présence CP
Il est conseillé d'utiliser un câble à double isolation.
Pour les versions ELEC à résistance, il est interdit de couper
brusquement la tension de l' a ppareil afin d' é viter la surchauffe
interne ! Utiliser le contact CP qui met l' a ppareil en veille et
assure une post-ventilation adéquate.
Gris
Marron
Bleu
Contact de présence
L'installation haut de mur est conseillée si l'unité fonctionne
uniquement pour le refroidissement.
Si l'unité fonctionne à la fois pour le refroidissement et le
chauffage, ou uniquement pour le chauffage, il est conseillé
d' e ffectuer l'installation bas de mur
– retirer les panneaux esthétiques, s'ils ont été montés ;
voir le chapitre «Retrait des panneaux esthétiques et des
grilles» p. 24
– poser le kit esthétique de couverture inférieure code
GB0737II
– fixer à l' a ide des vis fournies
– retirer les vis de fixation de l' é trier droit de support du flap
