KLiMEA 10 HP DC Inverter Manuel D'installation page 21

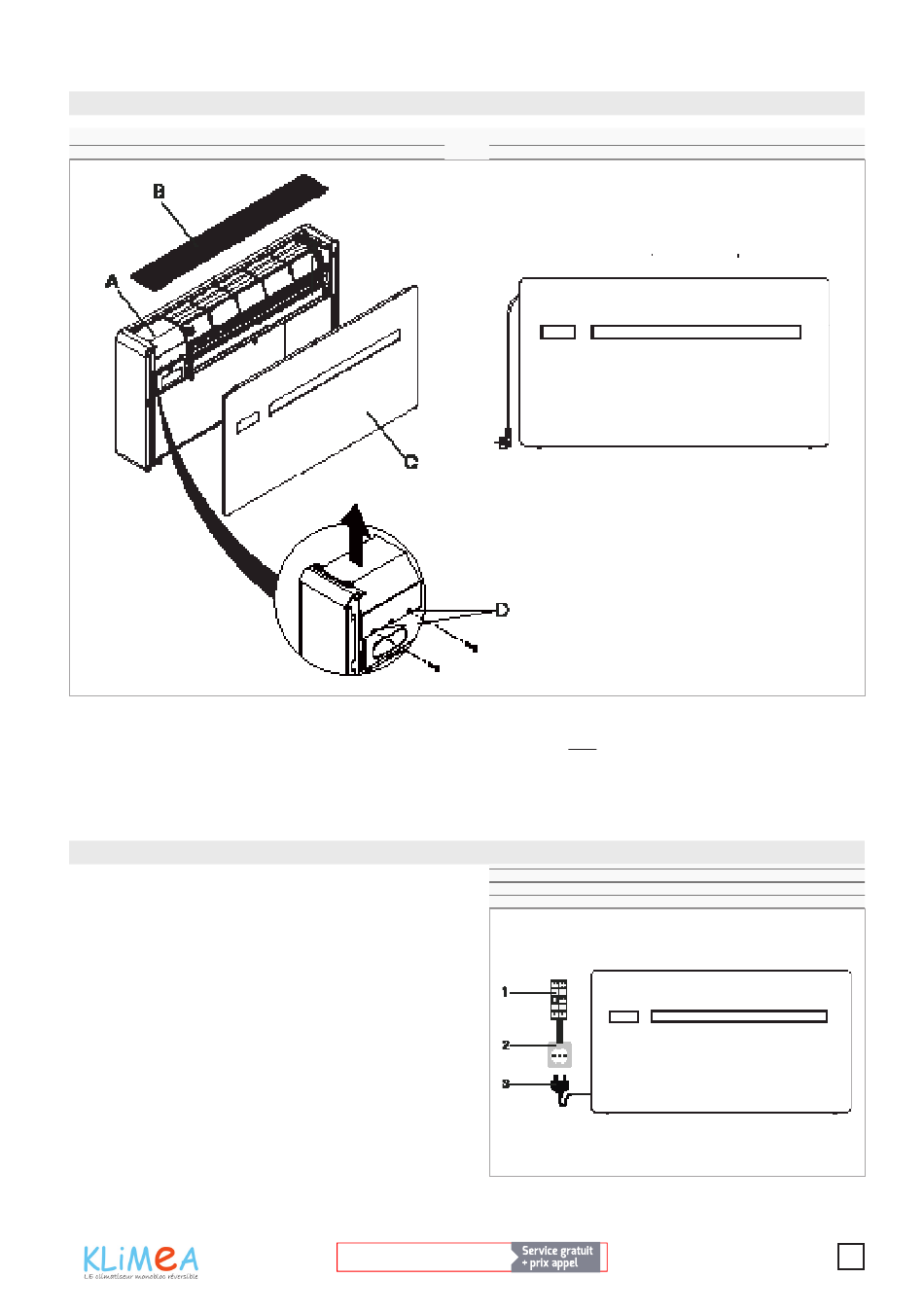

3122 Accès au tableau électrique
Couvercle de protection du tableau électrique
A
Grille supérieure
B

L' a ccès au tableau électrique n' e st autorisé qu' a u personnel
spécialisé.
Avant d' e ffectuer toute intervention, veiller à ce que l' a limen-

tation électrique soit débranchée.
Pour accéder :
– retirer les panneaux esthétiques, s'ils ont été montés
3123 Branchement
À sa sortie de l'usine, l' a ppareil est entièrement câblé et doté d'un
câble à fiche pour le branchement de type Y de l' a limentation
électrique. Pour alimenter l'unité, il suffit d'introduire la fiche dans
une prise de courant adéquate et munie d'un interrupteur ma-
gnéto-thermique.
 En cas d' e ndommagement du câble d' a limentation, contac-
tez le centre d' a ssistance technique ou un personnel qualifié
pour le remplacer.
Il est interdit de remplacer soi-même les câbles endomma-

gés.
C
D
– voir le chapitre «Retrait des panneaux esthétiques et des
Pour accéder aux branchements :
– dévisser les vis du couvercle du tableau électrique
– retirer le couvercle du tableau électrique
1
2
3
En cas de nécessité, le câble à fiche du fabricant peut être rempla-
cé par une alimentation électrique directement reliée au bornier
0 806 110 433
Hotline disponible du lundi au vendredi
9h00-12h00 / 13h30-17h30
Panneau avant
Vis de fixation
grilles» p. 24
Interrupteur 1P+N, 6A, tipo C
Prise de type Y
Fiche fournie avec l' a ppareil
21
