KLiMEA 10 HP DC Inverter Manuel D'installation page 17

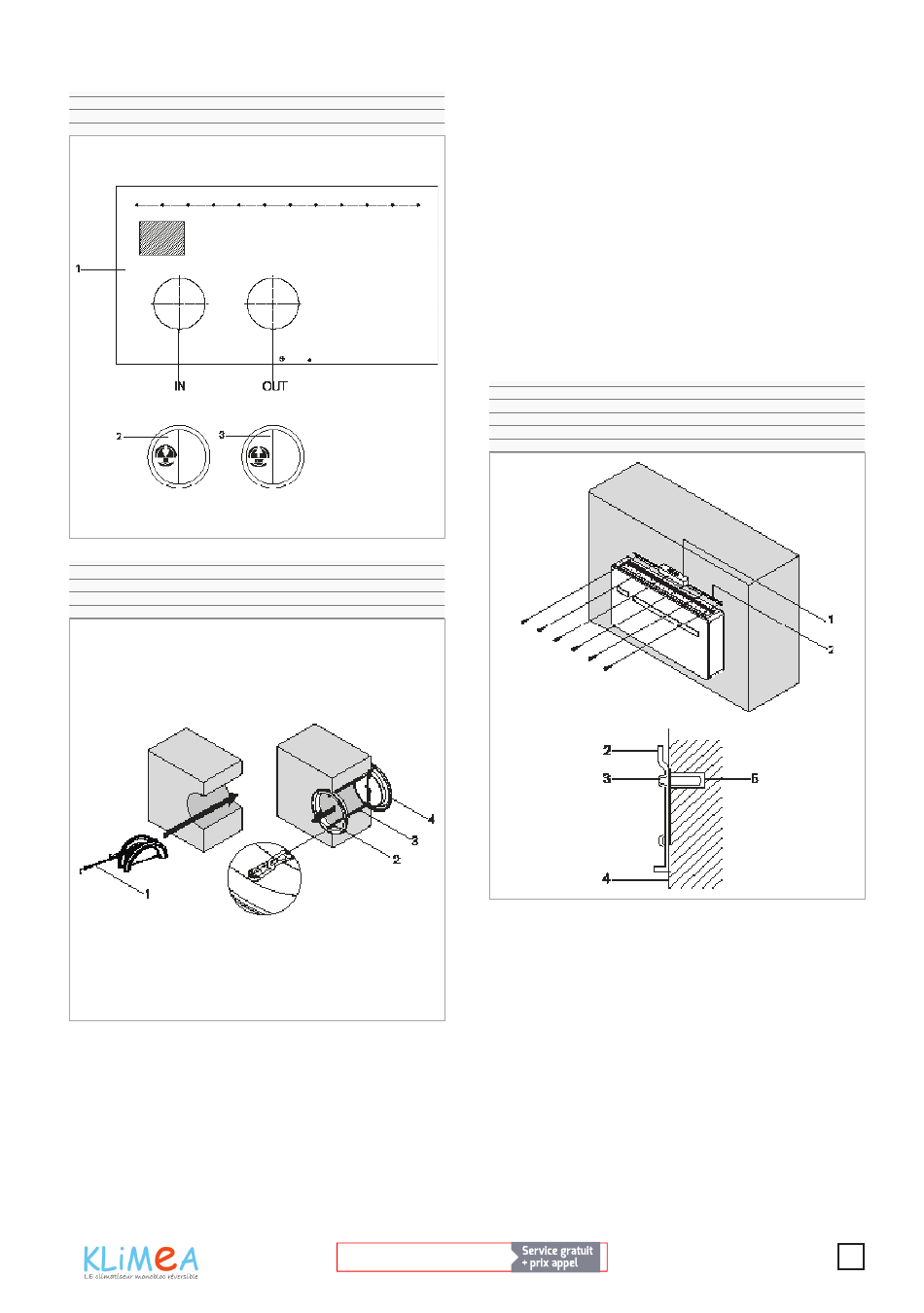

Gabarit de montage de papier
1
Clapet de reprise de l' a ir extérieur
2
3 Clapet d' e xpulsion de l' a ir extérieur
Chaînette
1
Contre bride
2
Ressort
3
4 Clapet air extérieur
– replier le clapet
– L'insérer dans la canalisation, jusqu' à ce qu' e lle sorte de
l' a utre côté du mur
– tenir les chaînettes de l' a utre main afin d' é viter que le clapet
ne tombe
– ouvrir le clapet à l' e xtérieur du trou
– faire tourner le clapet de telle manière que les ailettes
soient à la verticale
– insérer la contre-bride dans le trou vers l'intérieur de la
pièce
– la faire tourner de telle manière que les crochets soient à
– tirer les chaînettes jusqu' à ce que les ressorts soient sous
– accrocher les chaînettes à la contre-bride
– couper la chaînette en excès

Si les clapets doivent être peints, utiliser de la peinture à base
d' e au adaptée aux surfaces en plastique afin d' é viter de gêner
le mouvement des ailettes.

il est interdit d'utiliser des peintures denses et collantes
comme l' é mail.
Fixation de l'étrier
Les appareils sont fournis équipés d'un support métallique pour
la fixation murale.
1
2
3
4
5
– utiliser le gabarit de montage en papier
– marquer la position des trous de fixation
– utiliser une perceuse
– percer les trous aux emplacements marqués
– fixer le support métallique à l' a ide des vis et tasseaux ex-
 Poser le support métallique sur une surface de niveau et sup-
portant le poids.
0 806 110 433
Hotline disponible du lundi au vendredi
9h00-12h00 / 13h30-17h30
la verticale
tension
Niveau à bulle
Support métallique
Vis de fixation
Mur de support
Tasseau expansible
pansibles
17
