310 Positionnement
Les unités peuvent être installées vers le bas ou vers le haut

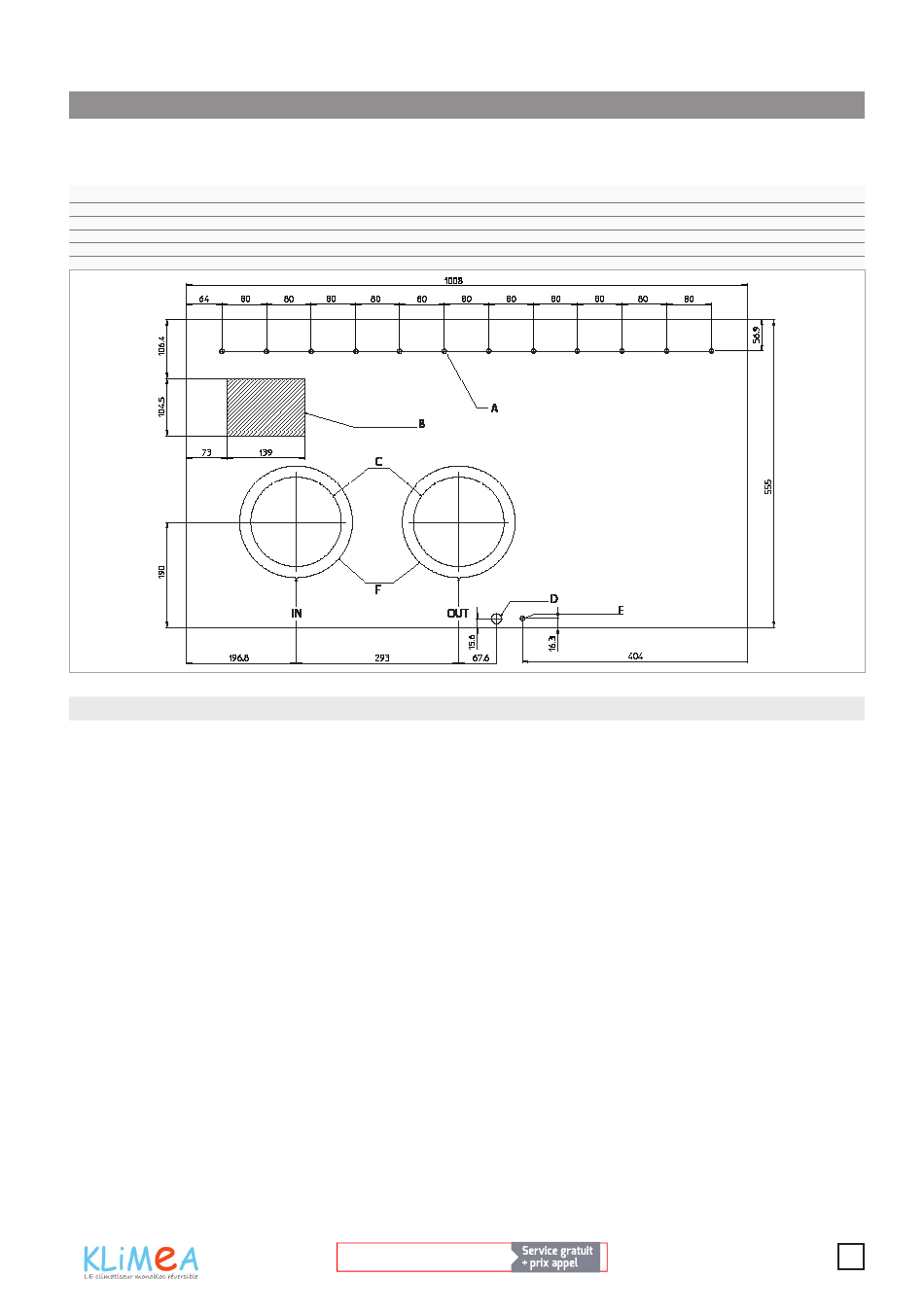

Les appareils sont fournis avec un gabarit de montage en papier
pour le traçage des trous nécessaires à l'installation.
Trous pour tasseaux M8
A
Zone prévue pour le branchement électrique
B
Trous de canalisation d' a ir ø 162 mm pour les modèles 10 HP DC Inverter -12-HP DC Inverter - 12-HP DC Inverter ELEC
C
Élimination de la condensation ø 16 mm
D
Trou de l' é trier anti-levage
E
Trous pour la canalisation d' a ir ø 202 mm pour les modèles 15 HP DC Inverter
F
3101 Avertissements préliminaires
Pour placer l'unité sur un mur, utiliser l' é trier de montage mu-
ral fourni comme accessoire
Vérifier que :
• le mur supporte le poids de l' a ppareil
• la partie du mur ne contient ni conduits, ni lignes élec-
triques
• la fonctionnalité des éléments porteurs n' e st pas compro-
mise
Bien maintenir le gabarit de montage en place à l' a ide de ru-
ban adhésif.
