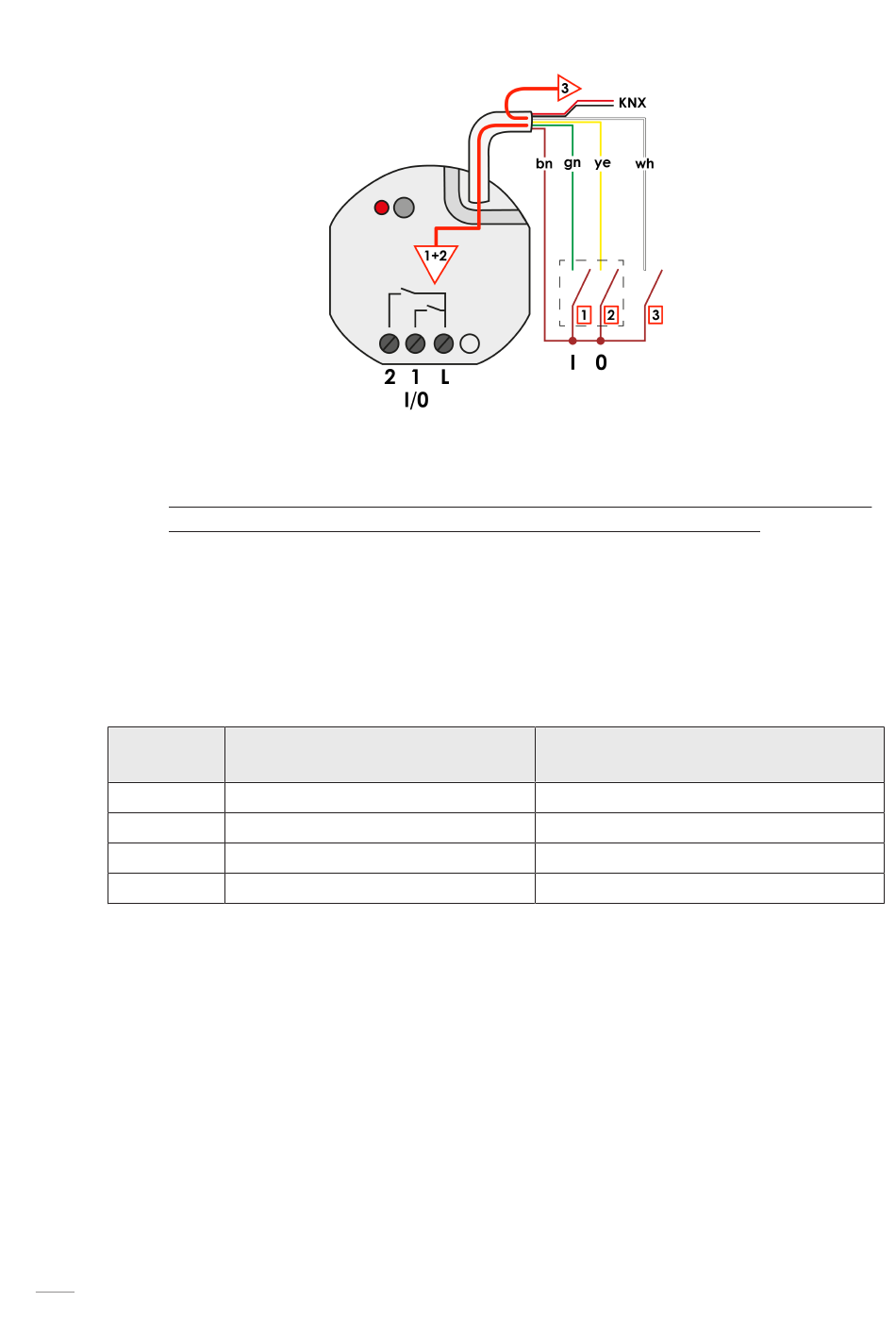

Image 32: Mode de fonctionnement des entrées en cas de pilotage de la sortie
de commutation interne 1 sous forme de commande à deux touches
–
Mode de fonctionnement des entrées 1 et 2 en cas de pilotage de la sortie de
commutation interne 2 sous forme de commande à deux touches
Pour ce faire, le paramètre « Fonctionnement » doit être réglé sur le réglage
« Commande à deux touches (E1 & E2 -> SC2) ». Les entrées 1 (E1) et 2 (E2)
agissent ensuite en commun directement sur la sortie de commutation 2 (SC2)
sans communication KNX. Dans cette application, un poussoir à bascule
double peut p. ex. être raccordé.
La première sortie de commutation peut être pilotée exclusivement par le KNX
avec cette configuration.
Entrée
1
1
2
2
Manuel du produit 2CKA001773B5243
Bouton-poussoir (contact norma-
lement ouvert)
Contact fermé
Contact ouvert
Contact fermé
Contact ouvert
Fonctionnement
SC2 MARCHE
---
SC2 ARRÊT
---
Entrées
