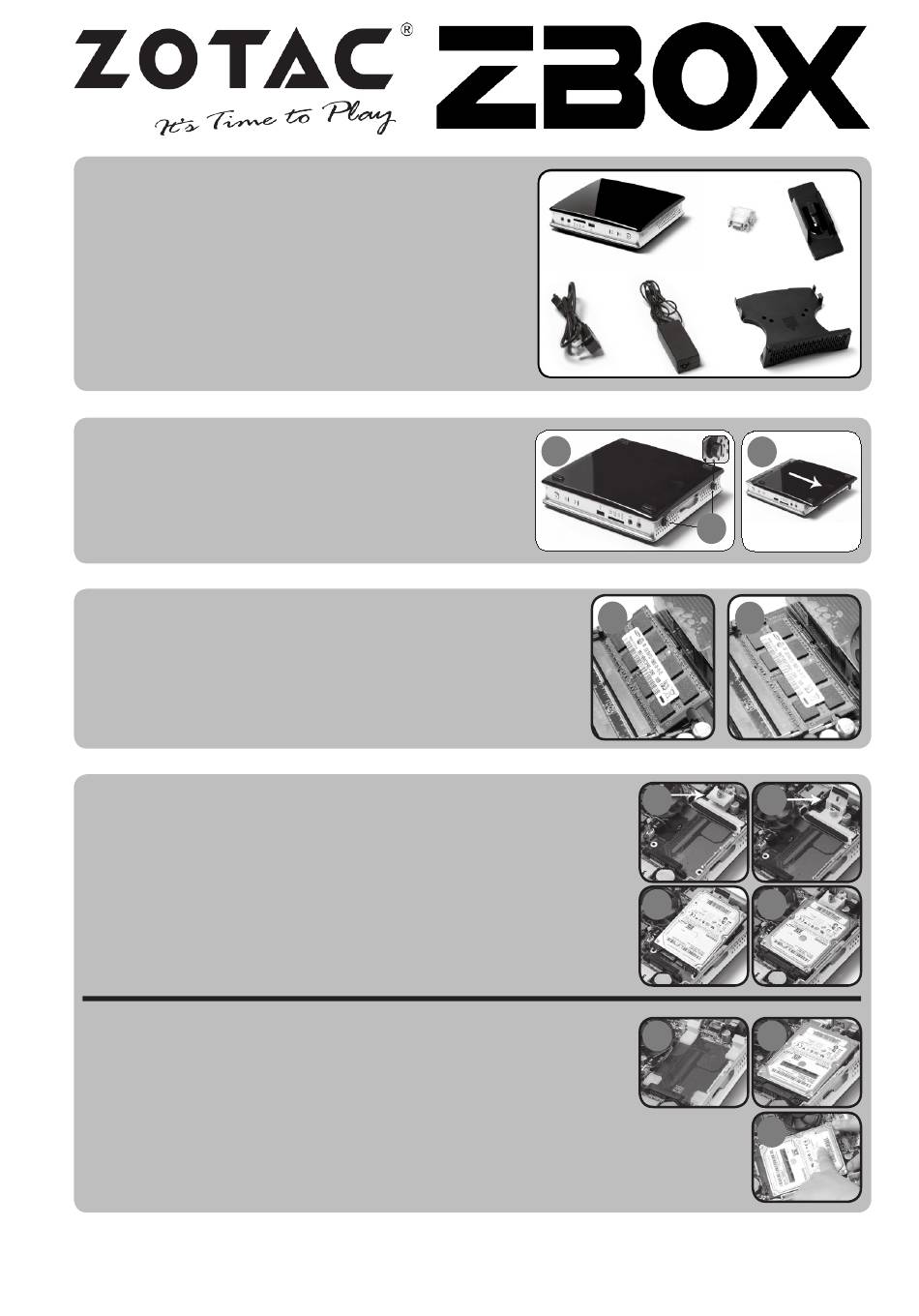

Склад поставки
• 1 x ZOTAC ZBOX
• 1 х підставка
• 1 x кріплення VESA
• 4 x гвинта для кріплення
• 1 x блок живлення
• 1 x силовий кабель
• 1 x гарантійна карта
• 1 x посібник користувача
• 1 x компакт-диск з супутніми програмами
• 1 x перехідник DVI-VGA (опціонально)
Налаштування вашого ZOTAC ZBOX
1. Покладіть ваш ZOTAC ZBOX на пласку поверхню
гумовими ніжками догори.
2. Знайдіть та відкрутіть два «баранці».
3. Відсуньте кришку корпуса ZOTAC ZBOX у напрямку,
вказаному стрілкою.
Встановлення модулів пам'яті
1. Знайдіть слоти для пам'яті SO-DIMM та вставте модулі
SO-DIMM під кутом 45 градусів.
(Зверніть увагу: якщо ZOTAC ZBOX має два слоти для SO-DIMM, спершу вставляйте
пам'ять у той слот, який розташовано нижче)
2. Обережно натисніть на модуль пам'яті, поки його не буде
зафіксовано фіксаторами слота.
Встановлення жорсткого диска
Відсік для HDD першого типу
1. Знайдіть планку для жорсткого диска та відкрутіть гвинт.
2. Підніміть пластиковий фіксатор.
3. Вставте 2.5-дюймовий диск SATA в його відсік під кутом
45 градусів та обережно дотисніть його для надійного
підключення до конекторів.
4. Опустіть пластиковий фіксатор та заверніть гвинт.
Відсік для HDD другого типу
1. Знайдіть відсік для жорсткого диску
2. Вставте 2.5-дюймовий диск SATA в його відсік під кутом
45 градусів
3. Обережно відгорніть двома пальцями пластикові
фіксатори, одночасно засовуючи жорсткий диск до
відсіку, поки він не займе робочу позицію.
4. Впевніться в тому, що жорсткий диск надійно
зафіксувався пластиковими фіксаторами.
