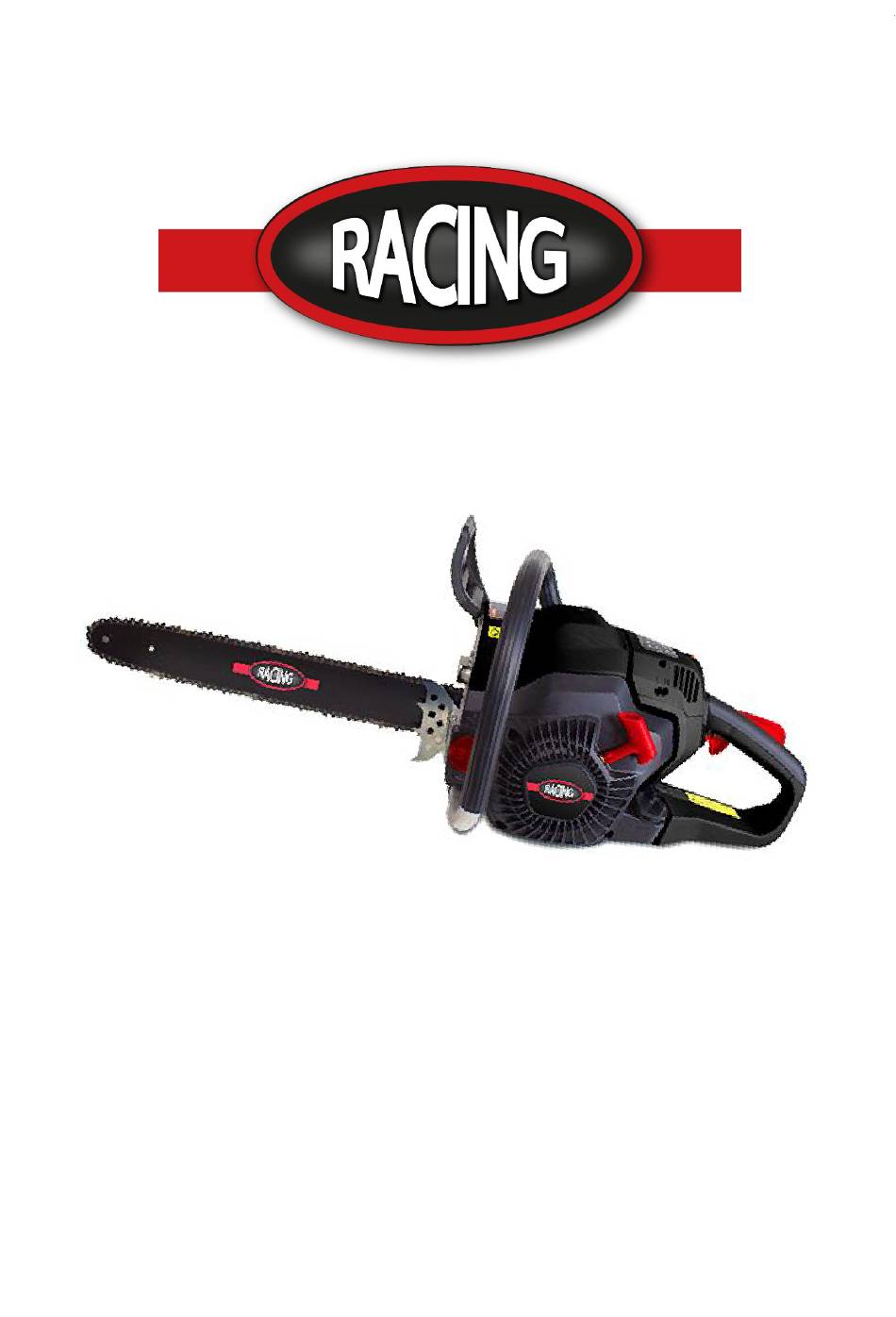

- Page 1 INSTRUCTIONS ORIGINALES>FR TRONCONNEUSE THERMIQUE RAC49CS4T NOTICE D’INSTRUCTIONS ATTENTION : LIRE LE MANUEL AVANT D’UTILISER CET OUTIL...
- Page 2 SOMMAIRE 1. INSTRUCTIONS DE SECURITE ....................3 2. EXPLICATIONS DES SYMBOLES ..................... 7 3. UTILISATION PREVUE ....................... 8 4. LIVRAISON ..........................9 5. LE PRODUIT ..........................10 6. REGLAGE & OPERATION ......................12 7. NETTOYAGE MAINTENANCE ET ENTRETIEN ............... 22 8.
- Page 3 1. INSTRUCTIONS DE SECURITE 1.1 INSTRUCTIONS GENERALES DE SECURITE AVERTISSEMENT ! Lors de l'utilisation de machines, des mesures de sécurité doivent ê tre respectées afin d'éviter les blessures et les dommages. Par conséquent, lisez attentivement ce manuel d'utilisation/ces avis de sécurité. Si vous cédez la machine à d'autres, veuillez également transmettre ce manuel/ces avis de sécurité...
- Page 4 un meilleur et plus sûr rendement. Suivez les instructions de cette notice pour lubrifier et changer les accessoires. • Inspectez toujours la machine avant et après son opération. Si l'outil est endommagé ou présente un défaut, arrêtez de l’utiliser et amenez-le à un service autorisé pour contrôle et réparation. •...
- Page 5 l’opérateur et/ou projeter la scie à chaîne hors de contrôle. • Faites preuve d’une extrême prudence lors de la coupe de broussailles et de jeunes arbustes. Les maté riaux fins peuvent agripper la chaî ne coupante et être projetés tel un fouet en votre direction, ou vous faire perdre l’équilibre sous l’effet de la traction.
- Page 6 • L’une ou l’autre de ces réactions peut provoquer une perte de contrôle de la scie susceptible d’entraîner un accident corporel grave. Ne pas compter exclusivement que sur les dispositifs de sécurité inté gré s dans votre scie. En tant qu’utilisateur de scie à chaîne, il convient de prendre toutes mesures pour éliminer le risque d’accident ou de blessure lors de vos travaux de coupe.
- Page 7 1.7 FONCTIONS DE SECURITE DE LA TRONCONNEUSE TRONCONNEUSE A FAIBLE REBOND Aide à réduire considérablement le rebond, ou l'intensité du rebond, grâce à des jauges de profondeur et des maillons de protection spécialement conç us. LEVIER DE FREIN DE CHAINE / PROTECTION AVANT Protè...
- Page 8 Portez des vêtements de protection pour les pieds, les jambes, les mains et les avant-bras Bouchon de remplissage de carburant Bouton de starter Réglage de la tension de la chaî ne Sens d'installation de la chaî ne Goupille de fixation de barre Conforme aux normes de sécurité...
- Page 9 4. LIVRAISON Tronç onneuse 4 temps (1x) Guide chaî ne (1x) Chaî ne de scie (1x) Clé à bougie (1x) Dispositif de protection (1x) Dépliants SWAP Mode d'emploi (1x) • Ouvrez l'emballage et sortez le maté riel avec pré caution. •...
- Page 10 5. LE PRODUIT 5.1 DESCRIPTION...
- Page 11 (Fig. 1 / 1.1) 1 Guide-chaî ne 8 Poire d'amorç age 15 Réservoir d'huile de 2 Scie à chaî ne 9 Starter (ré glage du lubrification 3 Levier de frein de chaî ne / carburateur) 16 Poignée de dé marrage protè...
- Page 12 6. REGLAGE & OPERATION...
- Page 15 Note : Cette tronçonneuse utilise un moteur à 4 temps et ne nécessite pas de mé lange d'huile avec le carburant. La tronçonneuse est é quipée d'un réservoir d'huile de lubrification (15) et d'un réservoir d'huile de chaî ne (17) et d'un réservoir de carburant séparé (10).
- Page 16 6.1 ASSEMBLAGE DU GUIDE-CHAINE A LA MACHINE MISE EN GARDE : Ne démarrez pas le moteur tant que le guide-chaî ne n'est pas complè tement assemblé . Portez toujours des gants de protection lorsque vous manipulez la chaî ne. 1) Retrait du couvercle latéral (Fig. 2) a) Assurez-vous que le levier de frein de chaî...
- Page 17 place (Fig. 5/pos. X2). Augmentez la tension en tournant l'axe de fixation de la barre (Fig. 2/pos. B) dans le SENS HORAIRE. • Lorsque la chaî ne de scie est correctement tendue, tenez la pointe du guide vers le haut et serrez complètement la goupille de fixation du guide (Fig.
- Page 18 Ne remplissez pas trop et laissez un espace d'environ 5 mm entre le haut de l'huile et le bord intérieur du réservoir d'huile de chaî ne (17) pour permettre l'expansion. d) Serrez fermement le bouchon du réservoir d'huile de chaî ne (17). 2) Remplissage/Vérification du carburant (Fig.
- Page 19 Tirez toujours la poignée de démarrage (16) en ligne droite. S'il est tiré à un angle, un frottement se produira sur l'œillet. Du fait de ce frottement, la poignée de démarrage (16) s'effilochera et s'usera plus rapidement. Tenez toujours la poignée de démarrage (16) lorsque la ligne de dé marrage se rétracte. c) Démarrage du moteur à...
- Page 20 • Relâchez la manette des gaz dès que vous avez terminé votre travail pour que le moteur tourne au ralenti. Si vous laissez la machine tourner à plein ré gime sans charge, il y aura une usure inutile. • Afin de ne pas perdre le contrôle de l'appareil après la sortie de la chaî ne du bois, vous ne devez exercer aucune pression sur la scie vers la fin de la coupe.
- Page 21 • Soyez attentif aux signes indiquant que l'arbre commence à tomber : bruits de craquement, ouverture de la coupe qui tombe ou mouvement des branches supérieures. • Lorsque l'arbre commence à tomber, arrê tez la scie, posez-la et partez immédiatement par votre chemin de fuite.
- Page 22 Soyez toujours prudent et proté gez-vous des rebonds. Ne laissez jamais la chaî ne en mouvement à l'extrémité du guide-chaî ne entrer en contact avec d'autres branches ou objets pendant l’opération. Un tel contact peut entraî ner des blessures graves. MISE EN GARDE Ne grimpez jamais dans l'arbre pour le tailler ou élaguer.
- Page 23 Nettoyez ré gulièrement le matériel avec un chiffon humide et un peu de savon doux. N'utilisez pas de produits de nettoyage ou de solvants ; ceux-ci peuvent être agressifs pour les pièces en plastique de l'équipement. Assurez-vous qu'aucune eau ne puisse pénétrer à l'inté rieur de l'é quipement. 7.2 MAINTENANCE ET ENTRETIEN a) MAINTENANCE Tous les travaux d'entretien sur la tronç...
- Page 24 Nettoyez la bougie avec une brosse en fil de cuivre et la remonter ou monter une nouvelle bougie. Réglages du carburateur et du ralenti Les ré glages sur le carburateur ne peuvent ê tre effectués que par du personnel de service après-vente autorisé.
- Page 25 Angle Angle de rotation d'inclinaison du Angle latérale du mandrin mandrin ca. 4.0 mm 30° 0° 80° 0.64 mm Profondeur d’arrêt Lime Tension de chaî ne Vérifiez fré quemment la tension de la chaî ne et ajustez-la aussi souvent que nécessaire pour maintenir la chaî...
- Page 26 Ne rangez jamais l'é quipement pendant plus de 30 jours sans avoir suivi les étapes suivantes. Stockez l'é quipement dans un endroit sûr, sec, à l'abri du gel et bien ventilé, à l'abri des intempéries. Le stockage à l'extérieur n'est pas recommandé . Sécurisez-le contre les accès non autorisés. Si vous avez l'intention de stocker l'é...
- Page 27 ZI, 32 rue Aristide Bergès – 31270 Cugnaux - France Déclare que la machine désignée ci-dessous : TRONCONNEUSE THERMIQUE Modèle RAC49CS4T Numéro de série : 20211154690- 20211155189 Conforme aux dispositions de la Directive « machines » 2006/42/CE et aux réglementations nationales la transposant ;...
- Page 28 12. GARANTIE Le fabricant garantit le produit contre les dé fauts de matériel et de main-d’œuvre pour une période de 2 ans à compter de la date d’achat originelle. La garantie s’applique si le produit est à usage domestique. La garantie ne s’étend pas pour des pannes dues à...
- Page 29 13. PANNE PRODUIT QUE FAIRE SI MA MACHINE TOMBE EN PANNE ? Si vous avez acheté votre produit en magasin : a) Videz le réservoir d’essence. b) Veillez à ce que votre machine soit complète (accessoires fournis) et propre ! Si ce n’est pas le cas le réparateur refusera la machine.
- Page 30 14. EXCLUSIONS DE GARANTIE LA GARANTIE NE COUVRE PAS : • La mise en route et les réglages du produit. • Les dommages consécutifs à une usure normale du produit. • Les dommages consécutifs à une utilisation non conforme du produit. •...
- Page 31 NOTES...
- Page 32 BUILDER SAS 32 rue Aristide Berges - Z.I. du Casque - 31270 Cugnaux - France. MADE IN PRC 2021...
