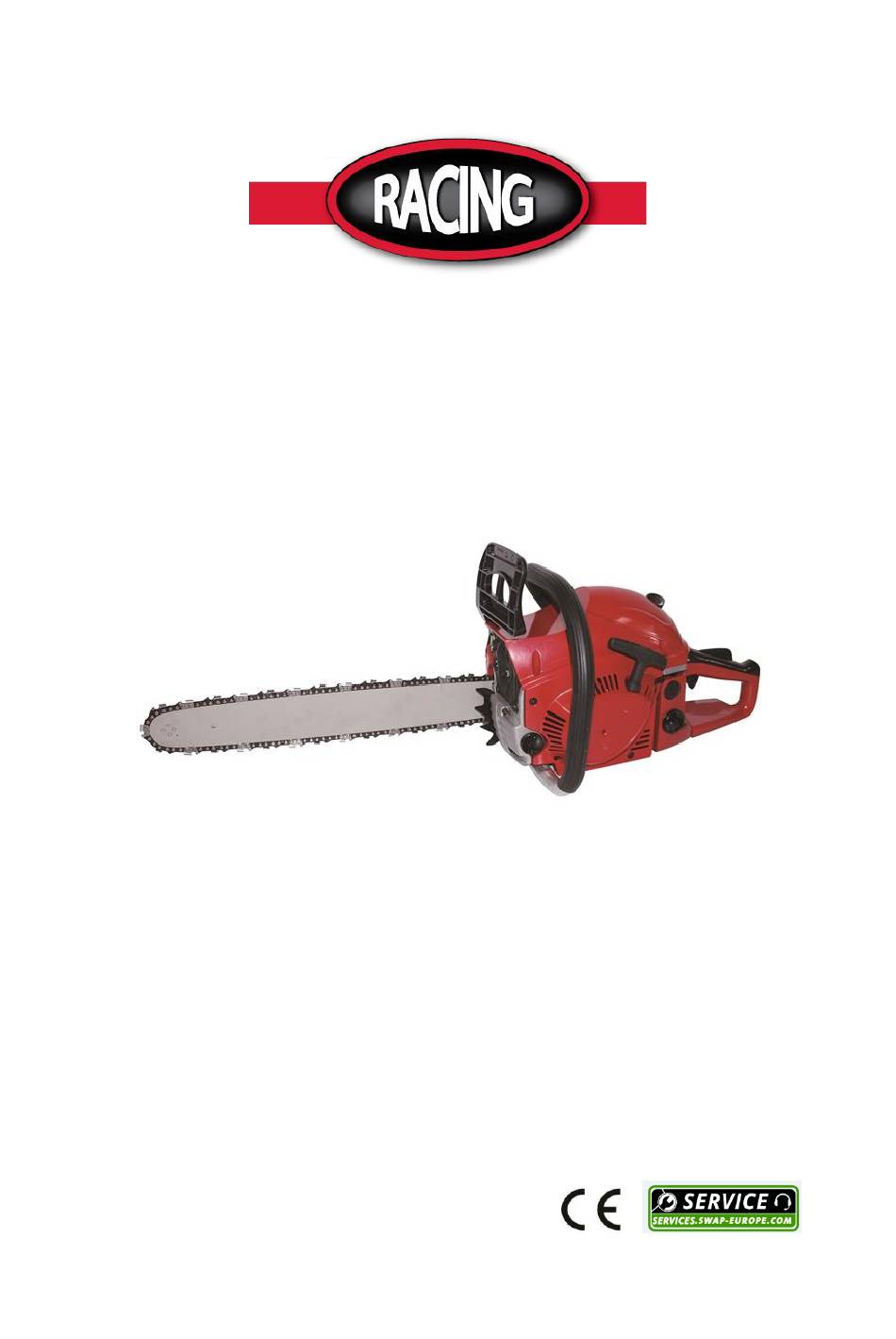

- Page 1 INSTRUCTIONS ORIGINALES TRONCONNEUSE A ESSENCE RAC4545PCS-1 NOTICE D’INSTRUCTIONS ATTENTION : LIRE ATTENTIVEMENT CETTE NOTICE AVANT UTILISATION – 32, rue Aristide Bergès - ZI 31270 Cugnaux France Licensed by Hyundai Corporation, Korea...
- Page 2 SOMMAIRE CONSIGNES DE SECURITE VOTRE PRODUIT ASSEMBLAGE REMPLISSAGE EN CARBURANT OPERATION MAINTENANCE ET RANGEMENT DECLARATION DE CONFORMITE...
- Page 3 1. CONSIGNES DE SECURITE • ATTENTION ! Lorsque vous utilisez ce type d’outil à essence des précautions de base doivent toujours être suivies pour réduire le risque d'incendie, d'électrocution et de blessures. • Lisez attentivement toutes ces instructions avant d'essayer d'utiliser ce produit et conservez ces instructions.
- Page 4 • Utilisez seulement les accessoires fournis ou recommandés par le fabricant. L'utilisation d'autres accessoires peut entraîner un accident. Lisez la section « données techniques » de ce manuel d'instructions ou demandez conseil à votre revendeur. • Ne vous penchez pas. Gardez une bonne assise et un bon équilibre à tout moment. •...
- Page 5 • Si la machine a heurté des objets étrangers, veuillez vérifier si l'outil ne soit pas endommagé et amenez-le en réparation si nécessaire. • N’approchez aucune partie du corps sur la chaîne lorsque la tronçonneuse fonctionne. Avant de mettre en marche la tronçonneuse, assurez-vous que la chaîne n’est pas en contact avec quoi que ce soit.
- Page 6 Causes de rebonds et prévention par l’opérateur • Le rebond peut se produire lorsque le bec ou l’extrémité du guide chaîne touche un objet, ou lorsque le bois se resserre et pince la chaîne coupante dans la section de coupe. •...
- Page 7 Explications des symboles Symbole alertant d’un avertissement Lisez et référez-vous à cette notice d’instruction Portez un équipement de sécurité comprenant un casque, un casque de protection et des lunettes de protection Emissions sonores garanties Cet outil doit être utilisé par des personnes entrainées pour l’abattage des arbres ;...
- Page 8 2. VOTRE PRODUIT a. Description...
- Page 9 1- Chaine 11- Protection du guide chaine 2- Guide chaine 12- Support 3- Protection 13- Vis 4- Poignée principale 14- Bouteille de mélange du carburant 15- Kit d’assemblage 5- Gâchette de sécurité 6- Gâchette accélérateur 16- Compartiment du filtre à air 7- Poignée arrière 17- Ecrou de fixation 8- Réservoir d’essence...
- Page 10 3. ASSEMBLAGE a. Assemblage du guide chaine IMPORTANT : La machine ne doit pas être démarrée lors du montage. Portez des gants de protection lors de la manipulation de la lame. 1. Tirez la protection en direction de la poigné avant pour vérifier que le frein de chaine n’est pas enclenché.
- Page 11 6. Réinstallez le couvercle et vissez-le avec les deux vis fournis. 7. Réglez la tension de chaîne en tournant la vis de tension jusqu'à ce que les courroies d'attache touchent juste le côté bas de la barre. Tout en soulevant le guide chaine, tournez la vis du teneur pour appliquer une tension correcte a la chaine.
- Page 12 4. REMPLISSAGE EN CARBURANT AVERTISSEMENT : Lors du remplissage du réservoir : La tronçonneuse doit toujours être arrêtée et refroidie. Ne fumez jamais lors du ravitaillement. Il ne doit pas avoir de flammes ou d'étincelles près du carburant. Avant de faire le plein, laissez la tronçonneuse complètement refroidir. Ne tentez pas de faire le plein lorsque le moteur est chaud.
- Page 13 5. OPERATION Avant l’utilisation de la tronçonneuse, inspectez la zone de travail. Celle-ci doit être dégagée. Enlevez toutes branches et obstacles et tous autres éléments pouvant causer des dégâts lors de la coupe. L’appareil devra toujours être rempli de carburant et d’utile. Vérifiez le niveau de remplissage et refaites le plein lorsque nécessaire.
- Page 14 main droite. Utilisez votre main gauche pour tirer sur la corde de démarrage. Dans les deux cas, la scie doit rester éloignée du corps de l’opérateur. Tirez avec force la corde de lancement. Laissez le moteur chauffer. Lorsque que le moteur démarre, remettez le starter à sa position initiale. NOTE : Si le moteur cale lors du démarrage, repoussez le starter à...
- Page 15 3. Principaux réglages a. Réglage du carburateur Le carburateur est préréglé en usine. Afin d’éviter un mauvais fonctionnement, il est recommandé de ne pas régler les vis de réglages. Si ces vis ont besoin d’un réajustement, confiez la machine à votre service après-vente pour effectuer cette opération.
- Page 16 c. Libération du frein de chaine Pour pouvoir utiliser la tronçonneuse à nouveau, il faut libérer le frein de chaine. Ceci doit être fait machine éteinte et refroidi. Tirez le bouclier jusqu’à ce qu’il reprenne sa position initiale. Releasing: relachement Stop activated: stop activé.
- Page 17 chaine ne soit coincé dans la coupe. a. Abattage des arbres Examinez la zone de travail et estimez à quel endroit l’arbre va tomber. Démarrez la machine comme expliqué ci-dessus. Commencez par faire une entaille dans le sens de chute choisie. Lorsque l’arbre va tomber, criez ou émettez un signal sonore pour alarmer les éventuelles personnes aux alentours.
- Page 18 5. MAINTENANCE ET RANGEMENT A. Maintenance Avant tout travaux de maintenance, la machine devra être éteinte et complètement refroidie. Effectuez les travaux de maintenance conformément aux instructions qui vont suivre et effectuez-les régulièrement. Une machine propre et bien entretenue augmente son niveau de vie et son efficacité. Au contraire, une machine entretenue pourra causer des dommages, accidents et rendre à...
- Page 19 e. Guide bar Nettoyage : Démontez le guide bar pour enlever les saletés se trouvant dans les rainures et l’arrivée d’huile. Graissez régulièrement le pignon Vérification : Inversez la barre de temps en temps pour éviter les effets de l’usure. Le rail du bar devra toujours être en place.
- Page 20 g. Bougie Nettoyez les électrodes avec une brosse métallique et réglez l’écart 0.6mm si nécessaire. h. Scie à chaine Vérifiez à chaque fois si le coupeur et les angles de coupe sont comme illustrés ci- dessous : i. Affutage de la chaine Pour des meilleures performances, nous vous recommandons vivement d’aiguiser régulièrement la chaine.
- Page 21 Méthode d’affutage : NOTE : Portez des gants de sécurité La tronçonneuse doit être éteinte et immobilisée avant l’affutage. Utilisez une lime ronde ou un dispositif d’affutage (voir en magasin). Poser la lime sur la dent et poussez bien droit. Affutez en gardant le même mouvement.
- Page 22 Déclaration de conformité BUILDER SAS ZI, 32 rue Aristide Bergès – 31270 Cugnaux - France Déclare que la machine désignée ci-dessous : TRONCONNEUSE A ESSENCE Modèle : RAC4545PCS-3 Numéro de série : 20191131084-20191131233 Satisfait à l’ensemble des dispositions pertinentes des directives européennes Suivantes : A la directive «...
