ASSEMBLAGE DU MOTEUR

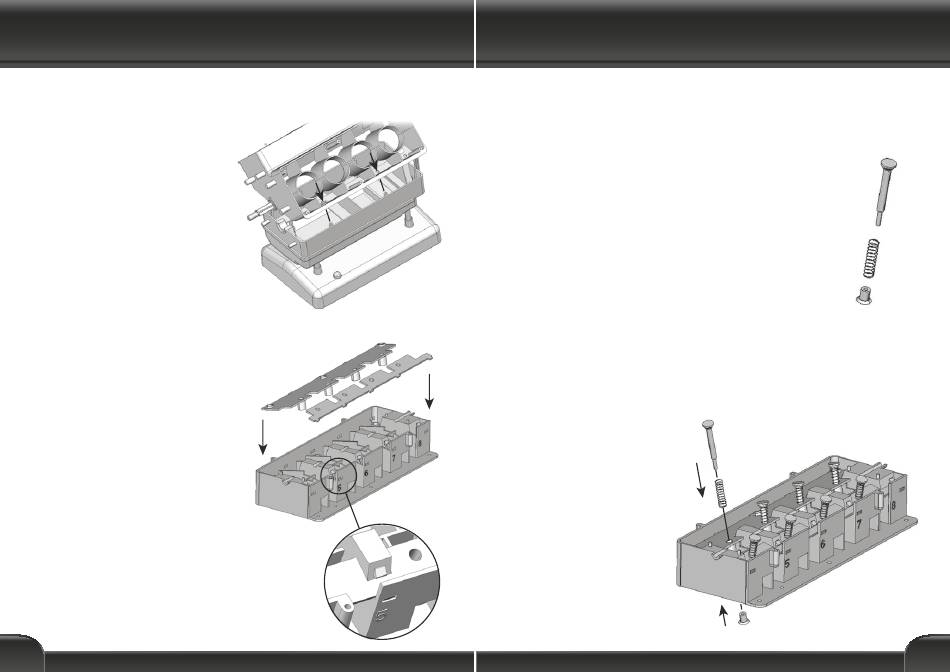

Montage du bloc-cylindres sur la partie inférieure du carter
06.
Retournez le bloc-cylindres à l'endroit,
afin que le vilebrequin soit en dessous.
Maintenez les extrémités de l'ensemble de
manière à ce que le vilebrequin reste en place.
Placez la partie inférieure du carter et fixez-la
avec quatre vis.
Remarque : l'extrémité du bloc comportant
quatre goujons doit s'adapter sur l'extrémité
de la partie inférieure du carter comptant
deux goujons (voir l'illustration).
Faites tourner délicatement le vilebrequin pour
vous assurer qu'il bouge librement, ainsi que
les pistons.
Montage des soupapes sur les parties inférieures de culasse
07.
Placez deux platines de culasse sur
chacune des parties inférieures de culasse (9A
et 9B).
Notez que chaque partie de culasse utilise une
platine étroite et une platine large. La platine
étroite s'adapte du côté de la culasse ayant
les petits trous, la platine large du côté ayant
les trous les plus gros.
Chaque platine possède quatre goujons ronds
orientés vers le bas dans la culasse. Les
platines doivent être enfoncées fermement
afin qu'elles tiennent en place.
Les platines 10A (large) et 11A (étroite) doivent
être placées sur la culasse marquée 9A. Les
platines 10B (étroite) et 11B (large) doivent
être placées sur la culasse marquée 9B.
16
11
10
9
ASSEMBLAGE DU MOTEUR
08.
Séparez le 16 tiges de soupape (12), les 8 soupapes d'admission (14) et les 8 soupapes
d'échappement (13) de leur cadre support.
Notez que les soupapes d'échappement sont plus petites que les soupapes d'admission.
Coupez délicatement tout excès de plastique avec un couteau bien aiguisé.
Montez les soupapes d'échappement sur une des parties inférieure de
culasse. Glissez un ressort sur une tige de soupape, puis insérez la tige
dans un des orifices de la platine de culasse étroite. Poussez
délicatement la tige de soupape en compressant le ressort jusqu'à ce
que l'extrémité de la tige ressorte du fond de la culasse. Poussez
délicatement une soupape d'échappement sur la tige.
Notez que l'extrémité de la tige de soupape comporte un cran : poussez
la soupape jusqu'à ce qu'elle touche le bord du cran.
NE FORCEZ PAS sur les soupapes : ces pièces sont délicates.
09.
Les goujons de la platine la plus large supportent les soupapes d'admission. Placez-les selon
la description ci-dessus concernant les soupapes d'échappement.
Répétez la procédure pour les soupapes d'admission et d'échappement de l'autre partie inférieure
de culasse.
Vérifiez que les soupapes montent
et descendent sans heurts.
12
13
