2.3 Telefon an den PC anschließen

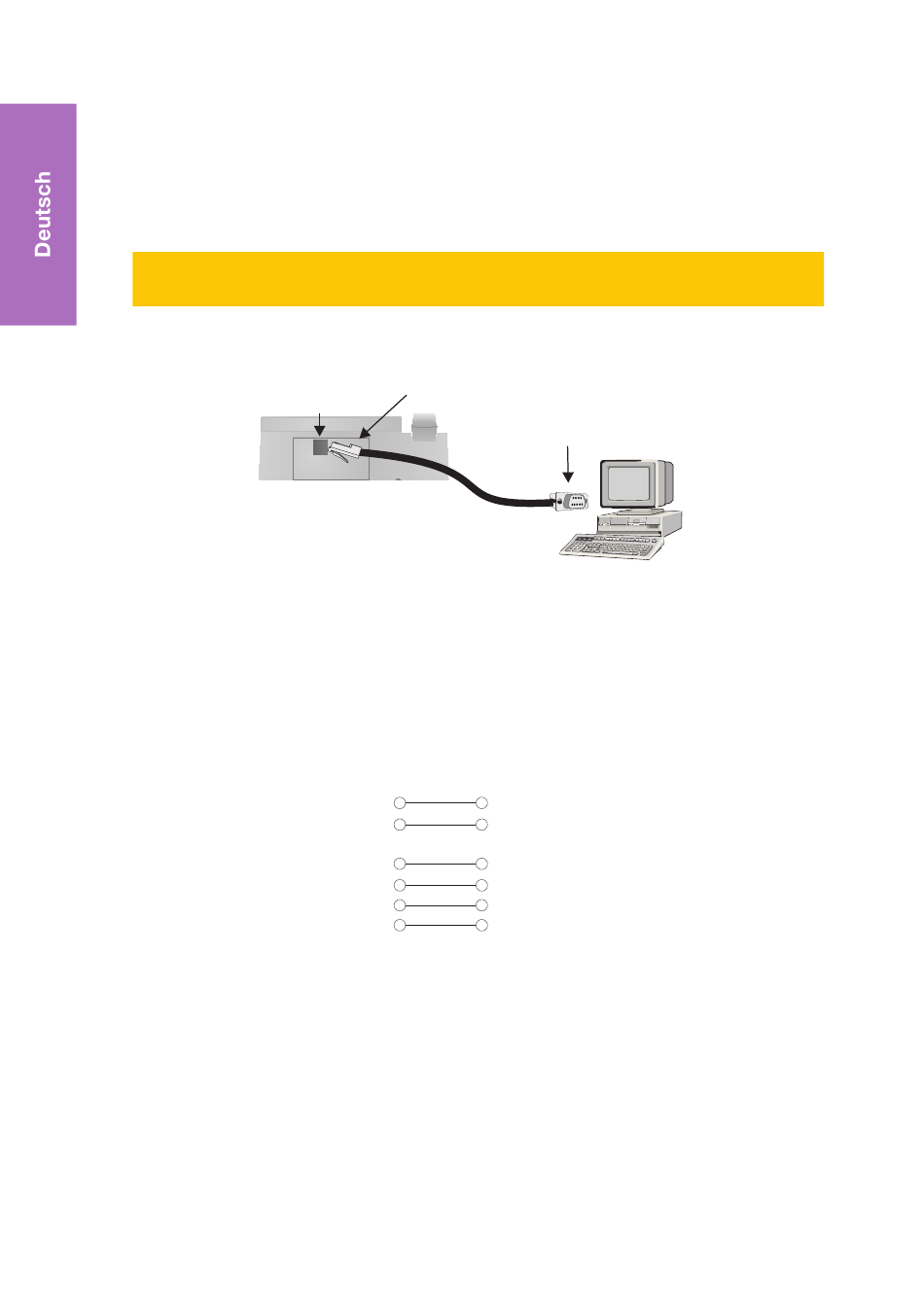

Schließen Sie das RS232(V.24)-Kabel wie in Bild 3 gezeigt an. Stecken Sie den
RJ12-Stecker in die RJ12- Anschlussbuchse auf der Rückseite des Telefons und den
9-poligen D-SUB-Stecker in die dazugehörige Anschlussbuchse Ihres PC.
Verwenden Sie nur das mitgelieferte RS232(V.24)-Kabel, da es sich hierbei nicht
um eine serielles Standardkabel handelt.
Anschlussbuchse (RJ12)
für das RS232(V.24)-Kabel
Rückseite des Telefons
Bild 3
Belegung des RS232(V.24)-Kabels
RS 232(V.24)-Stecker
(9-polig)
Bild 4
RS232(V.24)-Stecker
(RJ12)
RS232(V.24)-Stecker
(D-SUB 9-polig)
1
2
3
3
4
4
RJ12-Stecker
5
6
(6-polig)
6
1
7
2
8
5
9
4
