POSTE D'APPEL T-540 PLUS

CONNEXIONS OPTIONNELLES

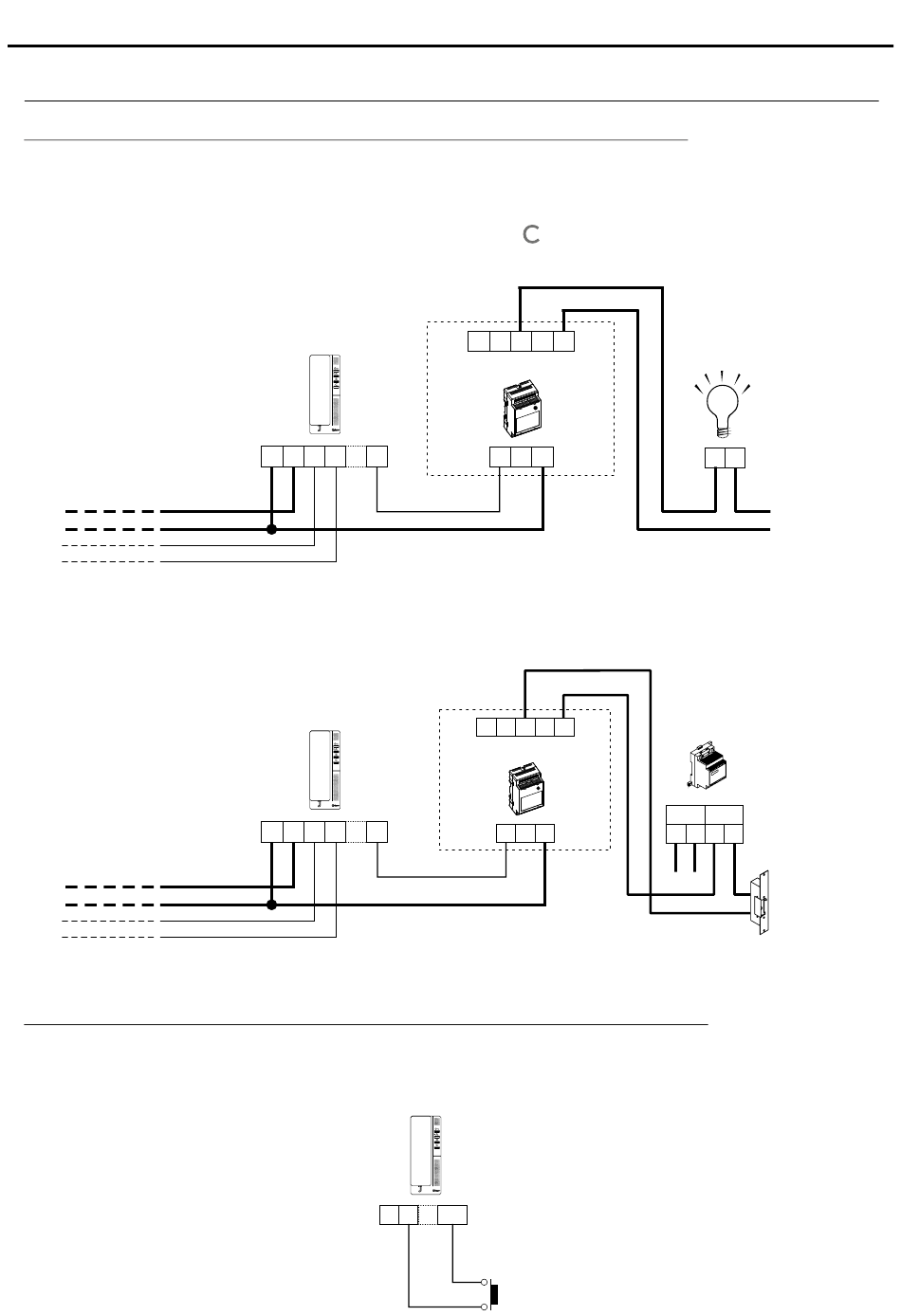

Activation des dispositifs auxiliaires avec les postes d'appel T-540 Plus SE:

L'activation de dispositifs auxiliaires requiert l'utilisation d'une unité relais SAR-12/24. Si le dispositif doit être activé
à partir de tous les postes d'appel, relier la borne A1 des moniteurs. Si au contraire, chaque poste d'appel a son
propre dispositif auxiliaire, utiliser un relais SAR-12/24 pour chacun d'eux, sans relier la borne A1 des postes
d'appel.
Cette fonction peut s'activer à tout moment en pressant le poussoir
la position dans laquelle se trouve le combiné.
Les applications les plus usuelles sont l'éclairage de l'escalier, la commande d'un portail automatique, etc.
Vers distributeur/
plaque (de rue).
( )
* Le neutre de l'alimentation de l'éclairage est connecté en série au moyen des contacts du relais SAR-12/24, la
consommation maximale de l'élément à connecter ne dépassera pas 1,8 A.
Pour l'activation d'une seconde gâche électrique, un transformateur TF-104 sera nécessaire.
Vers distributeur/
plaque (de rue).
Important : Installer la varistance fournie avec le groupe phonique directement sur les bornes
*
de gâche électrique.
Entrée du poussoir extérieur de la commande de gâche de la plaque (de rue) :
Permet d'activer la gâche électrique de la plaque (de rue) au cours du processus d'appel ou de communication
avec la plaque (de rue). Avec le poste d'appel au repos, permet de réaliser un appel panique aux centrales de
conciergerie configurées pour recevoir ce type d'appel.
T-540 Plus SE
+ _
A D A1
T-540 Plus SE
+ _
A D A1
T-540 Plus SE
_
+
du poste d'appel, et ce, indépendamment de
NC NA C
SAR-12/24
IN IN
NC NA C
SAR-12/24
IN IN
AP+
AP
Vers poussoir d'allumage
de l'éclairage d'escalier
F
220 Vcc/
N
1,8 A maxi.
T 104 F-
PRI SEC
~ ~ ~ ~
*
Réseau
Gâche électrique
Vca.
11
( )
*
