6. Entrez le texte de l'étiquette pour chacun
d'entre eux.
Utilisez la touche fléchée haut ou bas pour vous
déplacer entre les disjoncteurs.
Pour ajuster les multiplicateurs de disjoncteurs
après la création d'une étiquette, voir Utilisation
des multiplicateurs de disjoncteurs à la page 13.
Pour la création automatique de données pour les
disjoncteurs, voir Création d'une série
d'étiquettes à la page 17.
Pour imprimer des lignes de séparation entre les
disjoncteurs, voir Impression de lignes de
séparation entre les cellules à la page 15.
Utilisation des multiplicateurs de
disjoncteurs
Les multiplicateurs de disjoncteurs vous permettent
d'ajuster la taille des disjoncteurs individuels dans
une étiquette pour tableau électrique.
Pour ajuster la taille d'un disjoncteur
1. Créez une étiquette pour tableau électrique
comme expliqué à la section Création
d'étiquettes pour tableaux électriques..
2. Appuyez sur
.
3. Sélectionnez Config. d'étiq. act. et appuyez sur
.
4. Sélectionnez Multip. disjonct. et appuyez sur
.
5. Utilisez les touches fléchées haut et bas pour
choisir le numéro de disjoncteur à ajuster, puis
appuyez sur =.
6. Sélectionnez un multiplicateur pour ce
disjoncteur.
7. Appuyez sur
pour revenir à l'étiquette.
Impression de disjoncteurs vides
Par défaut, les disjoncteurs vides placés à la fin
d'une étiquette pour tableau électrique ne sont pas
imprimés. Vous pouvez choisir d'imprimer ou non
les disjoncteurs vides placés à la fin d'une étiquette.
Pour imprimer des disjoncteurs vides
1. Appuyez sur
.
2. Sélectionnez Impr. disjonct. vide et
appuyez sur
3. Sélectionnez Activé et appuyez sur
puis sur Terminé (OK)
.
4. Sélectionnez Terminé (OK) pour revenir
à l'étiquette.
Les disjoncteurs vides placés à la fin d'une
étiquette pour tableau électrique seront
maintenant imprimés.
Création d'étiquettes de bloc
Vous pouvez créer deux types d'étiquette de bloc :
des étiquettes de bloc de jonction et des étiquettes
110-Block.
Création d'étiquettes de blocs de
jonction

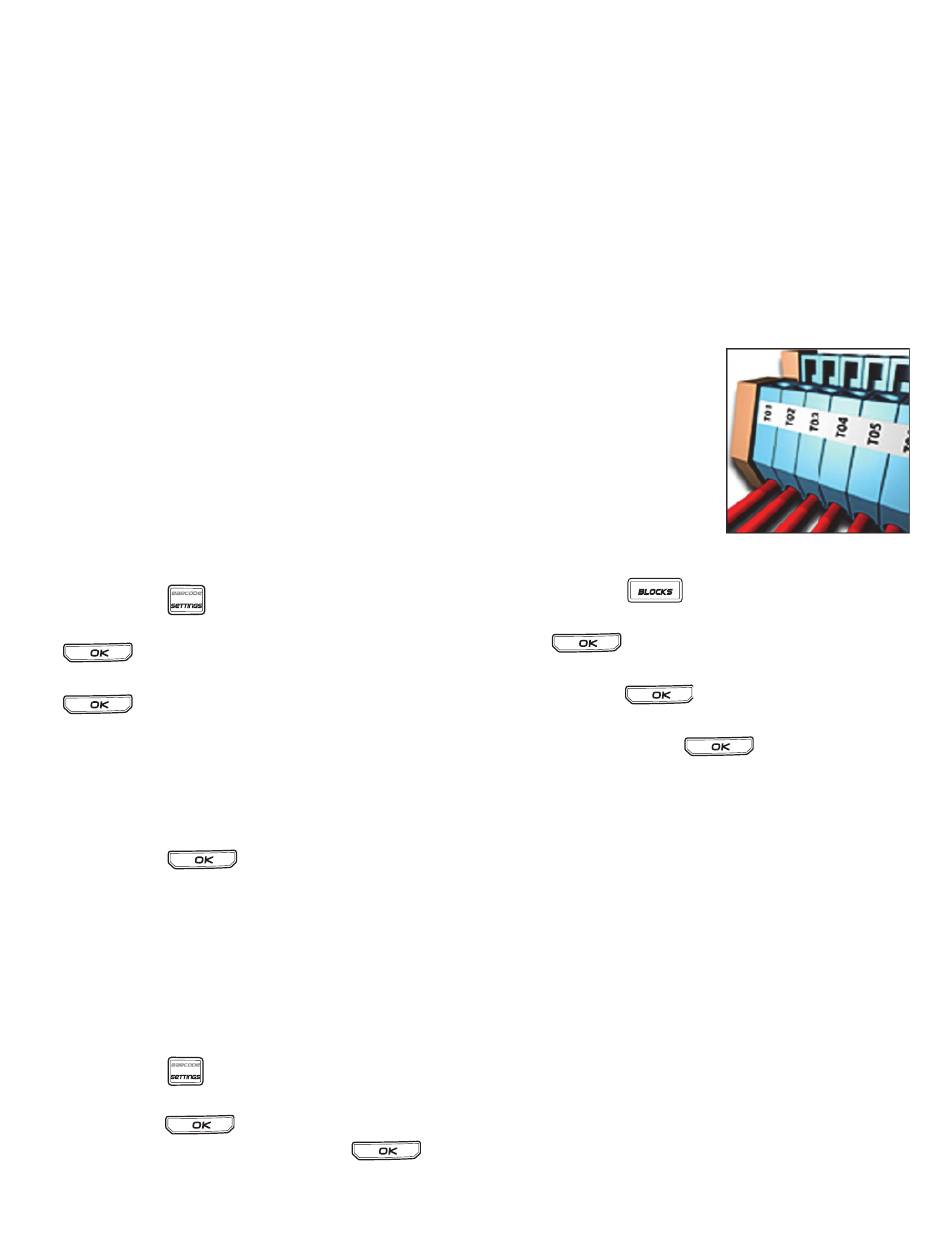

Une étiquette de bloc
de jonction est très
semblable à une
étiquette de panneau
de brassage, sauf que
le texte est imprimé
verticalement pour
chaque bloc.
Pour créer une
étiquette de bloc de jonction
1. Appuyez sur
2. Sélectionnez Bloc de jonction et appuyez
sur
3. Entrez ou sélectionnez le nombre de blocs et
appuyez sur
4. Entrez ou sélectionnez la largeur de
bloc et appuyez sur
La largeur de bloc par défaut est 17,5 mm.
A l'écran, les divers blocs sont séparés par une
ligne noire continue.
5. Entrez le texte de chaque jonction.
Utilisez la touche fléchée haut ou bas pour vous
déplacer entre les blocs.
Pour la création automatique de données pour les
blocs de jonction, voir Création d'une série
d'étiquettes à la page 17.
Pour imprimer des lignes de séparation entre les
ports, voir Impression de lignes de séparation
entre les cellules à la page 15.
.
13
.
.
.
.
