Endress+Hauser Levelflex FMP50 Information Technique page 37

Levelflex FMP50
Endress+Hauser
N° Composant : matériau
2.2 Couvercle du compartiment de raccordement
• Couvercle : PBT
• Joint de couvercle : EPDM
4 Tourner le boîtier
• Vis : A4-70
• Griffe : 316L (1.4404)
Boîtier GT20 - fonte d'alu moulée, revêtement par poudre, résistant à l'eau de mer
N° Composant : matériau
1 Boîtier : AlSi10Mg(<0,1% Cu)
2.1 Couvercle du compartiment de l'électronique
• Couvercle : AlSi10Mg(<0,1% Cu)
• Hublot : verre
• Joint de couvercle : EPDM
2.2 Couvercle du compartiment de raccordement
• Couvercle : AlSi10Mg(<0,1% Cu)
• Joint de couvercle : EPDM
3 Fermeture de sécurité
• Vis : A4
• Griffe : 316L (1.4404)
4 Tourner le boîtier
• Vis : A4-70
• Griffe : 316L (1.4404)

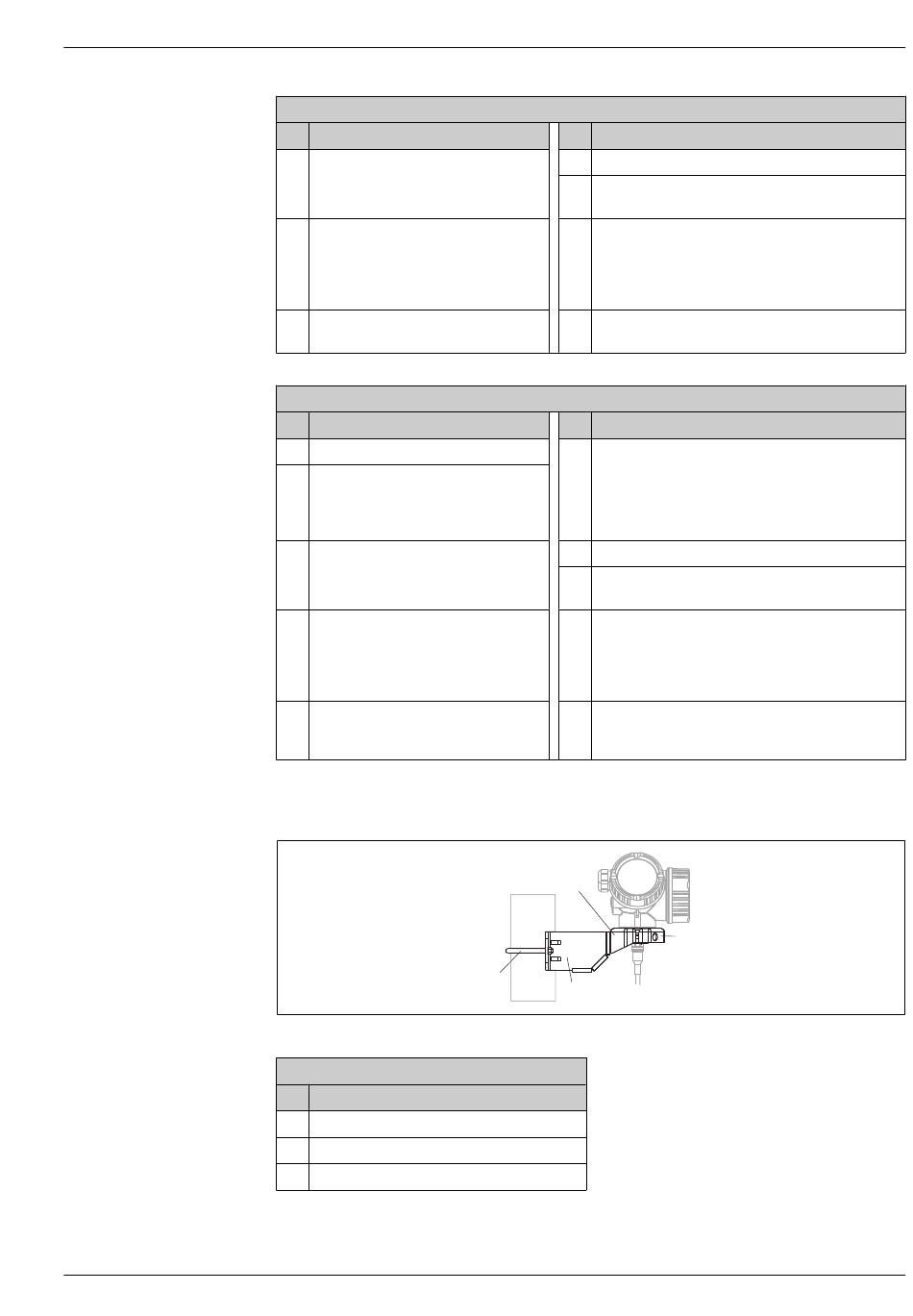

Support de montage
Support de montage pour la version "Capteur séparé"
N° Composant : matériau
10 Support : AISI 304 (1.4301), AISI 304L (1.4306)
11 Vis et écrous : A2-70
12 Demi-coquilles : AISI 304L (1.4306)
Boîtier GT19 - plastique
N° Composant : matériau
6 Bouchon : PBT
7 Bouchon de compensation de pression : laiton (CuZn)
nickelé
8 Borne de terre
• Vis : A2
• Rondelle élastique : A4
• Etrier de serrage : 304 (1.4301)
• Etrier : 304 (1.4301)
9 Identification
Plaque signalétique : autocollant
N° Composant : matériau
5 Entrée de câble
• Joint : EMPB
• Presse-étoupe : polyamide (PA), laiton (CuZn) nickelé
• Adaptateur : 316L (1.4435)
6 Bouchon : laiton (CuZn) nickelé
7 Bouchon de compensation de pression : laiton (CuZn)
nickelé
8 Borne de terre
• Vis : A2
• Rondelle élastique : A2
• Etrier de serrage : 304 (1.4301)
• Etrier : 304 (1.4301)
9 Identification
Plaque signalétique : autocollant
12
11
10
12
A0015143
