Observez:
En posant les conduites d'égout, respecter les spécifications de la norme DIN 1986. En
particulier, l'aérage impeccable de la conduite d'alimentation conformément à la norme
DIN 1986 est obligatoire. Des tuyaux de descente sont à installer absolument, dans le
sens de l'écoulement des eaux, après le Pumpfix
de toute installation d'un poste de pompage anti-refoulement, un raccord électrique doit
être prévu selon la description du chap. 4.

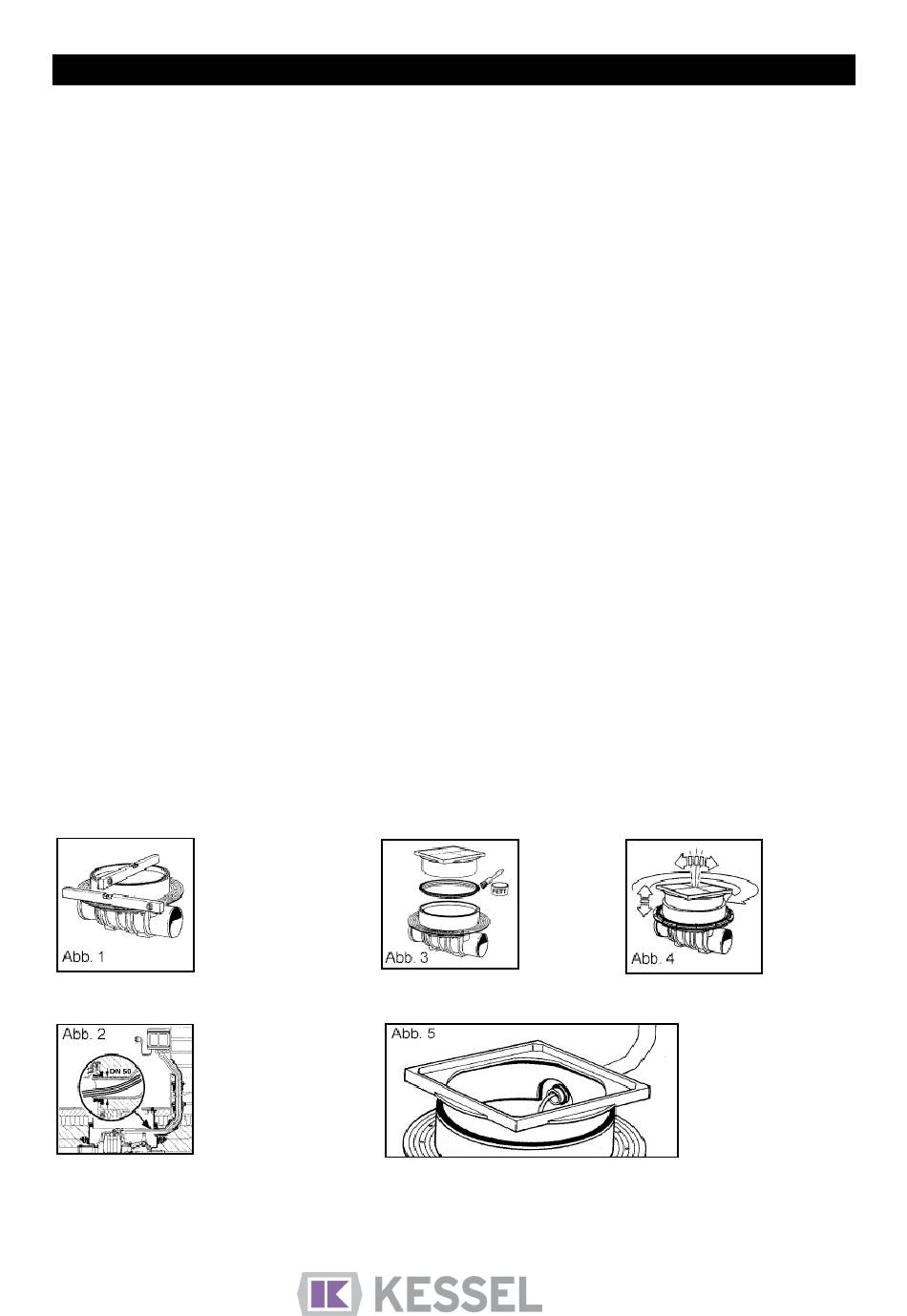

3.1 KESSEL Pumpfix
(Réf. 28100S/X, 28125S/X, 28150S/X, à combiner avec 83018 / 83019 / 83020 / 83060 /
83061 et 83050 / 83051 / 83052)
Le corps de base du poste KESSEL Pumpfix
Pour le raccordement des câbles électriques de la sonde et de la pompe, un conduit libre
pour câbles
50 est à installer. Installez le conduit libre pour câbles (voyez fig. 2 et
« propo-sitions d'installation ») et introduisez-le dans la rehausse intercalaire du KESSEL
®
Pumpfix
F.
Insérez le joint à lèvre profilé inclu dans l'équipement, dans la rainure de la rehausse
intercalaire et enduisez-le d'une couche de graisse. Ensuite, montez la platine (voyez fig.
3).
Grâce à la platine télescopique, le KESSEL Pumpfix
d'installation souhaitée et permet de compenser des inclinaisons du sol jusqu'à 5° . En
tournant la platine, on peut adapter le couvercle au quadrillage du carrelage (voyez fig. 4).
ATTENTION:
Après l'ajustement définitif de la platine, il peut être nécessaire de placer une rainure
autour du passe-câble afin de pouvoir retirer le câble pour des contrôles futurs (voyez fig.
5).
Pendant l'installation, il faut faire attention à ce que les groupes électrogènes du regard ne
soient pas endommagés par des débris de construction.
Fig. 1
Fig. 2
3. Installation
®
F pour installation sous sol
Fig. 3
Fig. 5
®
F (à une distance d'environ 1 m). Lors
®
F doit être orienté horizontalement.
®
F s'adapte à la profondeur
Fig. 4
6
