Les contacts 4 et 5 permettent de définir si le dosage doit être fait si la
conductivité est > au point de consigne ou < au point de consigne.

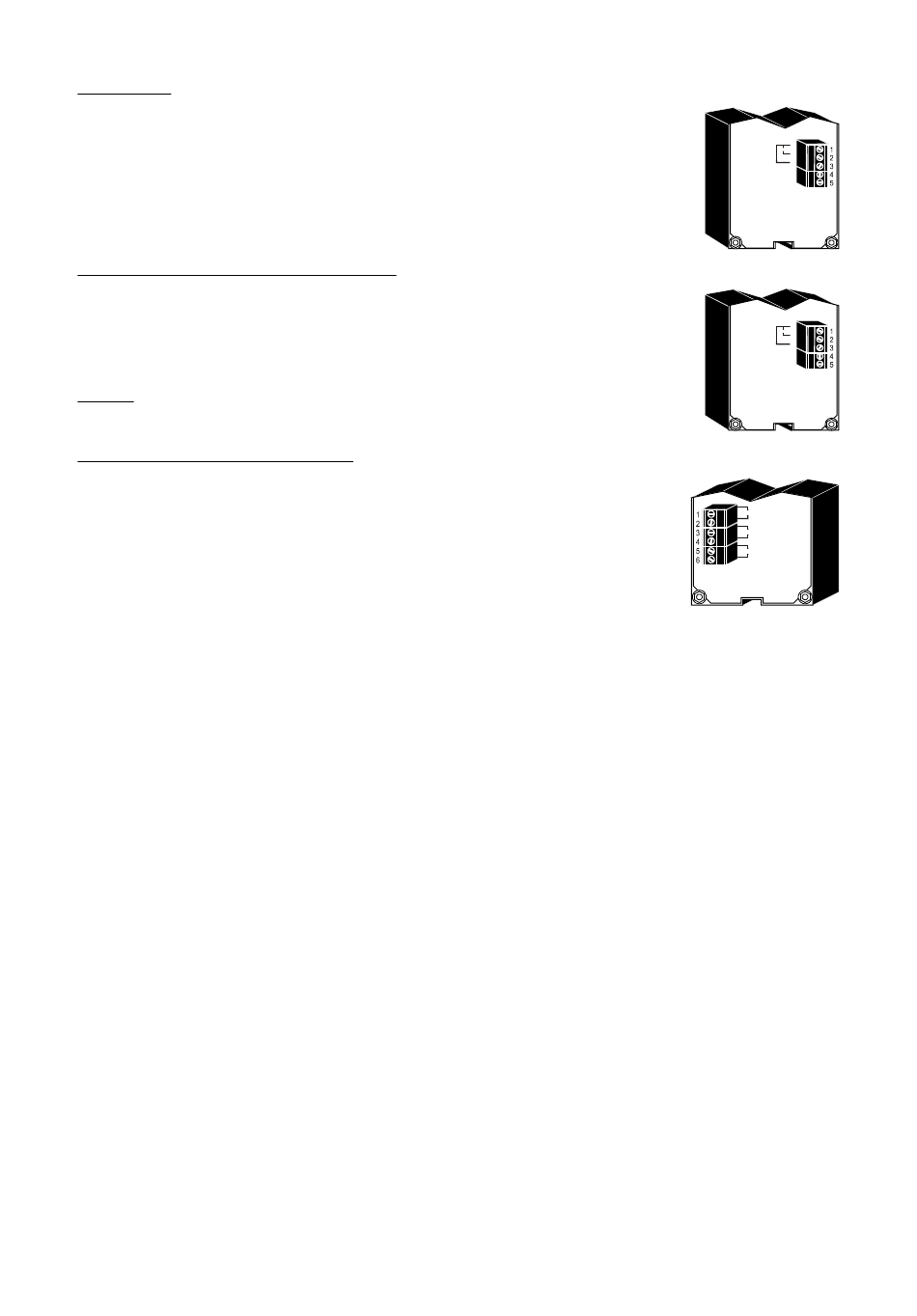

Sortie enregistreur (points 1, 2, 3)
L'enregistreur raccordé sur ces sorties peut être soit 0‑20 mA soit 4‑20 mA.
Raccordez le « + » sur le point 1 de l'instrument et le « COM » sur le point 2
pour le 4‑20 mA ou sur le 3 pour 0‑20 mA.
Note : Seule l'une ou l'autre des deux configuration est autorisée.
Contacts alarmes (points 5, 6)
En fonctionnement normal, ce contact est fermé. Si la valeur mesurée ne
se trouve pas dans les tolérances réglées par le ∆ alarme, ces contacts
s'ouvrent (voir le réglage page 22).
