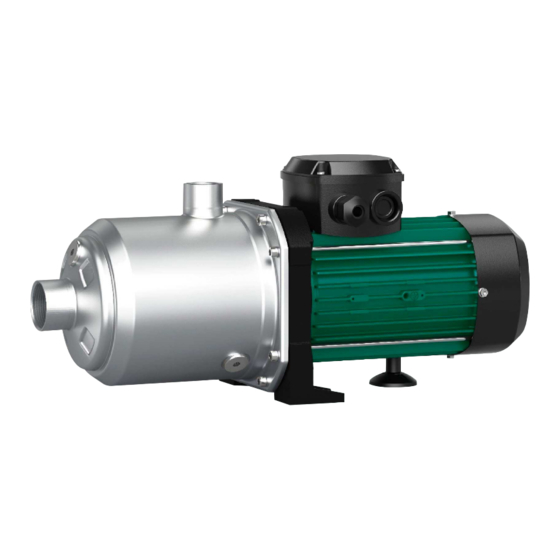

Wilo Medana CH1-L Notice De Montage Et De Mise En Service
Masquer les pouces
Voir aussi pour Medana CH1-L:
- Notice de montage et de mise en service (124 pages)
Manuels Connexes pour Wilo Medana CH1-L
Sommaire des Matières pour Wilo Medana CH1-L
- Page 1 Pioneering for You Wilo-Medana CH1-L, Wilo-Medana CH3-LE Notice de montage et de mise en service · 4234327 • Ed.05/02/2022...
- Page 3 Fig. 1 Fig. 2a Fig. 2b Fig. 2c...
- Page 4 Fig. 3a (12.5n.m) OU/OR (12.5n.m) Fig. 3b...
- Page 5 Fig. 3c (12.5n.m) (12.5n.m) OU/OR Fig. 4 Fig. 5 Min. 5 cm Min. 5 cm Fig. 6 HIGH (voltage) LOW...
- Page 6 Fig. 7 Fig. 8 4,2/5.5kW Fig. 9...
- Page 7 Français ......................
- Page 8 Fonctionnement avec un convertisseur de fréquence.......................... 16 8 Mise en service.................................. 16 Remplissage et dégazage .................................... 16 Démarrage........................................ 17 9 Entretien .................................... 18 10 Pannes, causes et remèdes .............................. 18 11 Pièces de rechange ................................. 19 12 Elimination.................................... 19 WILO SE 02/2022...
- Page 9 Le produit risque d’être endommagé. 'Attention' est employé en cas de risque pour le produit quand l’utilisateur néglige les procédures. AVIS Note avec des informations utiles pour l’utilisateur en rapport avec le produit. Elle assiste l’utilisateur en cas d’éventuels problèmes. Notice de montage et de mise en service Wilo-Medana CH1-L, Wilo-Medana CH3-LE...
- Page 10 Informations produit Dénomination Exemple : Medana CH3-LE.602-1/E/1/10T Marque Wilo Medana Pompe centrifuge multicellulaire Série commerciale Pompe horizontale Niveau de gamme (1 = entrée, 3 = standard, 5 = premium) L = Arbre long E = Commandé par électronique WILO SE 02/2022...
- Page 11 Voir placage Fréquence Voir placage Tension électrique Voir placage Rendement moteur Voir placage Autres caractéristiques Humidité < 90% sans condensation Altitude ≤ 1000 m (> 1000m sur demande) Notice de montage et de mise en service Wilo-Medana CH1-L, Wilo-Medana CH3-LE...
- Page 12 Notice de montage et de mise en service du variateur Accessoires Veuillez consulter le catalogue Wilo pour la liste des accessoires Transport et stockage inter- Lors de la réception du matériel, vérifier qu’il n’a pas subi de dommages durant le trans- port.
- Page 13 Condensateur intégré dans la boîte à bornes (en monophasé). ƒ Pour le déplacement de la pompe seule, utiliser des sangles bien fixées sur les an- neaux du moteur ≥4.2kW (Fig. 8). Notice de montage et de mise en service Wilo-Medana CH1-L, Wilo-Medana CH3-LE...
- Page 14 AVERTISSEMENT Risque de chute La pompe doit être fixée sur une surface plane et rigide. ATTENTION Risque de pièces dans la pompe Prenez soin de retirer les obturateurs du corps de pompe avant l’installation. WILO SE 02/2022...
- Page 15 être supé- rieurs au courant de court-circuit présumés au niveau des dispositifs. ƒ Le raccordement au réseau doit être conforme au plan de raccordement (Fig. 6). Notice de montage et de mise en service Wilo-Medana CH1-L, Wilo-Medana CH3-LE...
- Page 16 LC (filtre moteur) entre le variateur de fréquence et le moteur. Le fabricant du va- riateur de fréquence/filtre doit prendre en charge la réalisation du plan de ce filtre. Les dispositifs de réglage avec variateur de fréquence livrés par Wilo sont d’ores et déjà pourvus d’un filtre intégré...
- Page 17 Vérifiez, par le biais d’une brève mise en marche, si le sens de rotation de la pompe cor- respond à la flèche figurant sur la plaque pompe. Si le sens de rotation est incorrect, permutez 2 phases dans la boîte de connexions de la pompe. Notice de montage et de mise en service Wilo-Medana CH1-L, Wilo-Medana CH3-LE...
- Page 18 AVERTISSEMENT Risque de brûlure Si la température de l’eau et la pression du système sont élevées, fermez les vannes d’isolement en amont et en aval de la pompe. Dans un premier temps, laissez la pompe se refroidir. WILO SE 02/2022...
- Page 19 Pièces de rechange Toutes les pièces de rechange doivent être commandées directement auprès du service après-vente Wilo. Afin d’éviter des erreurs, veuillez spécifier les données figurant sur la plaque signalétique de la pompe lors de toute commande. La catalogue de pièces déta- chées est disponible à...
- Page 20 Pour plus d’informations sur le recyclage, consulter le site www.wilo-recycling.com Sous réserve de modifications techniques !
