SPÉCIFICATIONS ET INSTALLATION
Les guides, mesures et dimensions détaillés ci-dessous sont destinés à vous aider à plani er votre cuisine extérieure.
REMARQUE : En raison de l'innovation constante des produits, les spéci cations peuvent être modi ées sans préavis.
GRILS
MODÈLE A
EVQGI5301 73,7 cm (29 po)
EVQGI5361 88,9 cm (35 po)
EVQGI5421 104,1 cm (41 po) 27,6 cm (10,88 po)
EVQGI5541 134,6 cm (53 po) 27,6 cm (10,88 po)
PRODUITS COMPLÉMENTAIRES
BRÛLEURS LATÉRAUX
A
MODÈLE
EVQGSB5131 30,8 cm (12,13 po)
EVQGPB5201 48,3 cm (19,0 po)
TIROIRS CHAUFFANTS
MODÈLE A
EVQEWD5301 72,4 cm (28,5 po)
EVQEWD4201 102,2 cm (40,25 po)
7,6 cm
(3 po) min.
Tiroir chau ant/
Centre de commodité
|
8
INSTALLATION/UTILISATION ET ENTRETIEN
B
27,6 cm (10,88 po) 62,2 cm (24,5 po)
25,7 cm (10,13 po) 55,9 cm (22 po)
62,2 cm (24,5 po)
62,2 cm (24,5 po)
B
27,0 cm (10,63 po) 62,2 cm (24,5 po)
27,0 cm (10,63 po) 55,9 cm (22,0 po)
B
25,4 cm (10,0 po) 52,1 cm (20,5 po)
49,3 cm (19,38 po) 62,2 cm (24,5 po)
20,3 cm (8 po) min.
Trous carrés de 4 po
pour les raccordements
au gaz (accès par
l'arrière ou le bas)
92,4 cm
(36 ¾ po)
min.

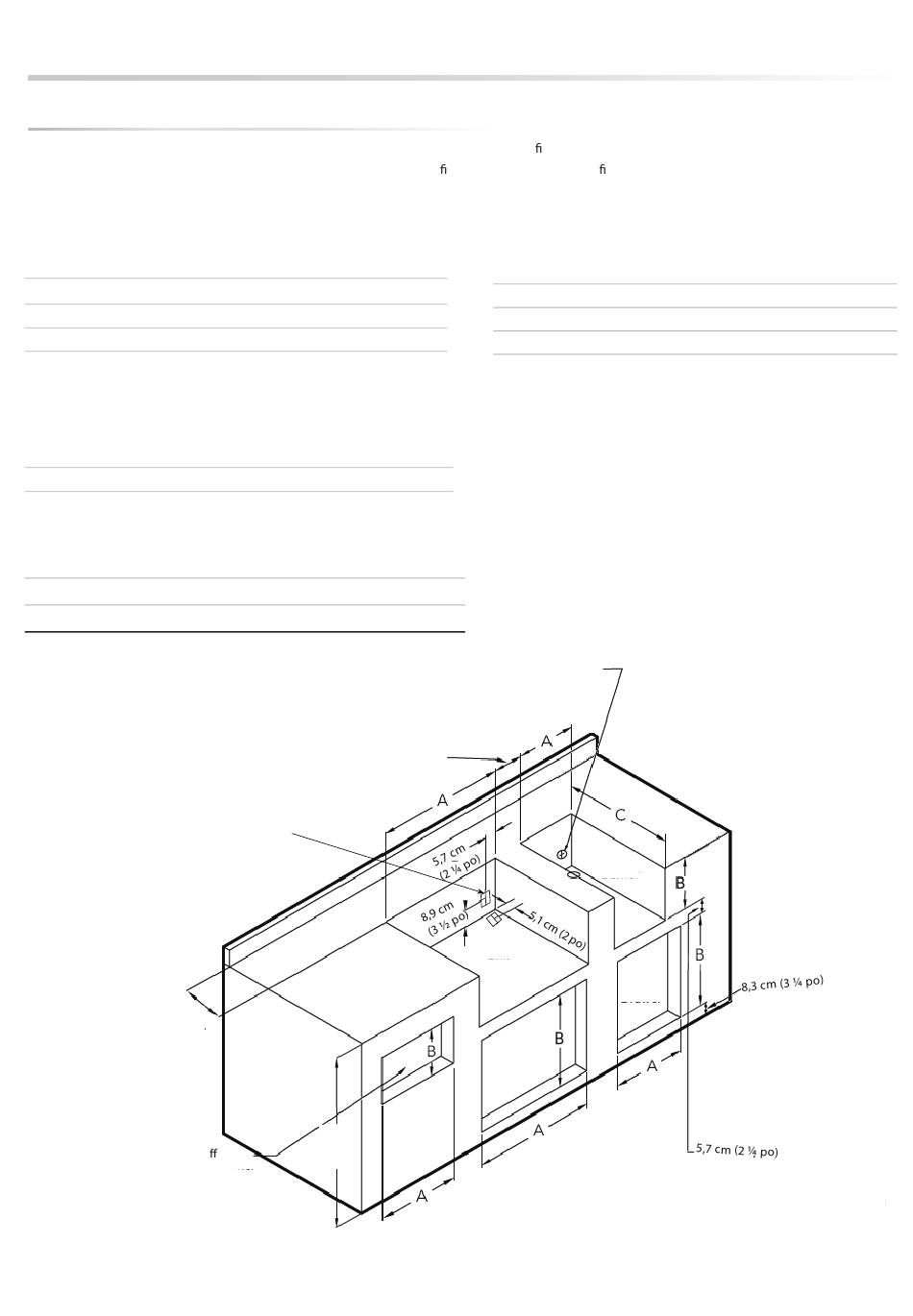

AVEC ENVELOPPE ISOLANTE INSTALLÉE
C
MODÈLE
VIJ5301
VIJ5361
VIJ5421
VIJ5541
C
C
Diamètre de 5,1 cm (2 po) ou
trous carrés de 5,1 cm (2 po) pour
le raccordement du collecteur
(accès par l'arrière ou par le bas)
Gril**
Portes
d'accès
** Un trou carré de 2,5 cm (1 po) doit être situé à l'arrière de la découpe de la grille
La prise GFI de 230 V doit être située à moins de 15,2 cm (6 po) du trou de 2,5 cm (1 p
A B
81,4 cm (36,0 po) 29,5 cm (11,63 po)
106,7 cm (42,0 po) 29,5 cm (11,63 po)
121,9 cm (48,0 po) 29,5 cm (11,63 po)
152,4 cm (60,0 po) 29,5 cm (11,63 po)
Brûleur
latéral
Tiroirs de
rangement
C
67,3 cm (26,5 po)
61,0 cm (24,0 po)
67,3 cm (26,5 po)
67,3 cm (26,5 po)
