Ruby / Percy / Polly 2.0 / Polly light

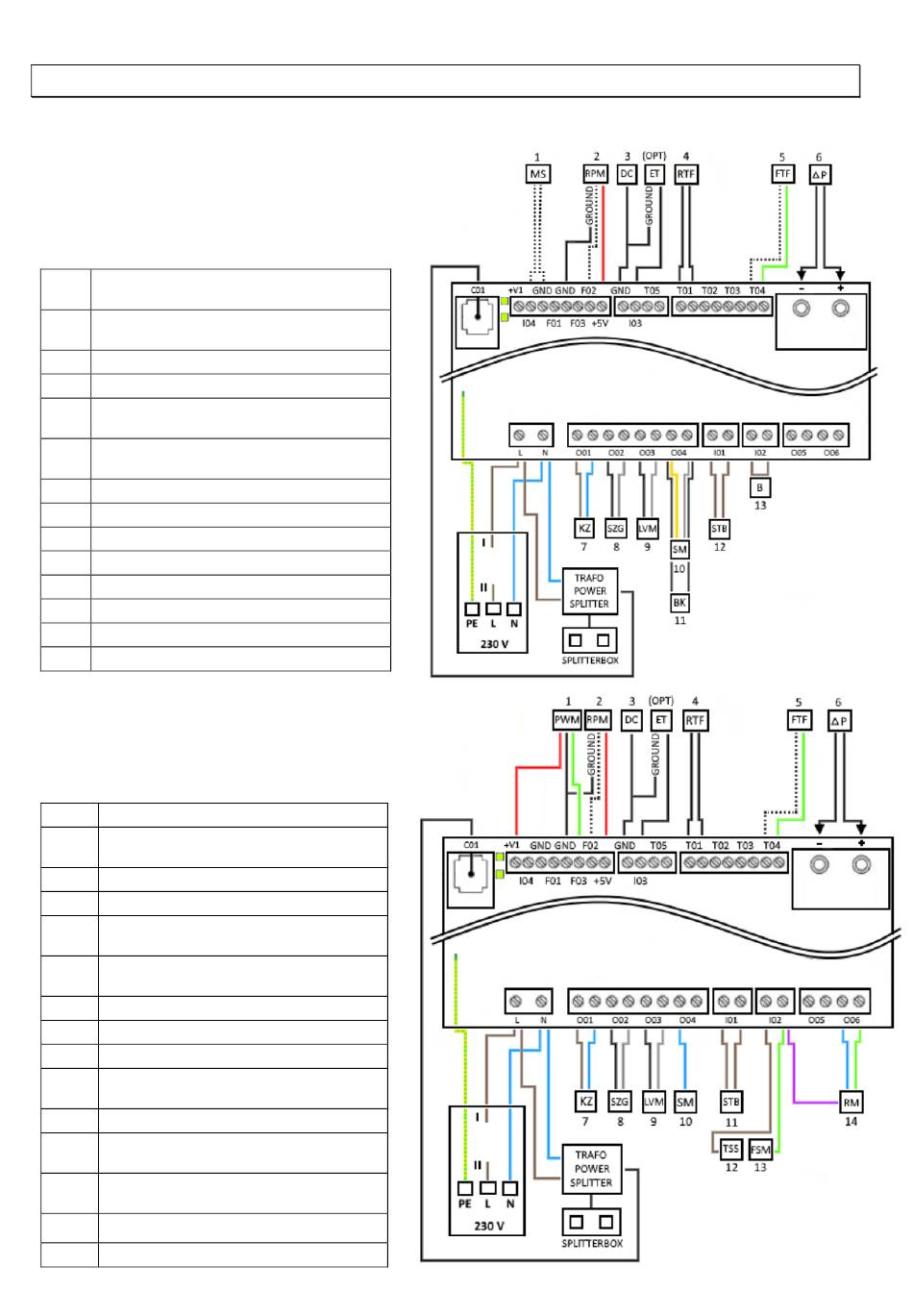

7 Plan de raccordement électrique
Remarque : Seuls des techniciens autorisés par Austroflamm ont le droit d'effectuer des réparations sur
votre poêle à pellets.
7.1 Pour les modèles avec moteur
de vis ON/OFF.
Commutateur magnétique (couvercle
1.
du réservoir)
RPM / Hall IC
2.
Terre – soufflerie d'air de combustion
3.
Terre – côté CC de la commande
4.
Capteur de température ambiante
Capteur de température de la
5.
chambre de combustion
Mesure de la pression différentielle
6.
P1, P2
7.
Bougie d'allumage céramique
8.
Soufflerie d'air de combustion
9.
Kit canalisation (en option)
10.
Moteur de vis ON/OFF
11.
Condensateur aveugle
12.
Limiteur de température de sécurité
13.
Cavalier I02
(opt)
Thermostat externe
7.2 Pour les modèles avec moteur
de vis à rotation permanente.
1.
Convertisseur de phase
RPM / Hall IC
2.
Terre – soufflerie d'air de combustion
3.
Terre – côté CC de la commande
4.
Capteur de température ambiante
Capteur de température de la
5.
chambre de combustion
Mesure de la pression différentielle
6.
P1, P2
7.
Bougie d'allumage céramique
8.
Soufflerie d'air de combustion
9.
Kit canalisation (en option)
Signal de courant – moteur de vis
10.
à rotation permanente
11.
Limiteur de température de sécurité
Couvercle du réservoir / commuta-
12.
teur de sécurité
Moteur de la grille, libération de cou-
13.
rant pour moteur de vis
14.
Moteur de la grille
(opt)
Thermostat externe
