Chapitre 3 : Données graphiques
Chapitre 3 : Données graphiques
La Série C pemet maintenant d'afficher certaines données de navigation et certaines
données moteur sous forme graphique. Vous pouvez paramétrer l'appareil pour
afficher un ruban compas, et des données supplémentaires de contrôle du moteur et
du groupe électrogène.

3.1 Ruban compas

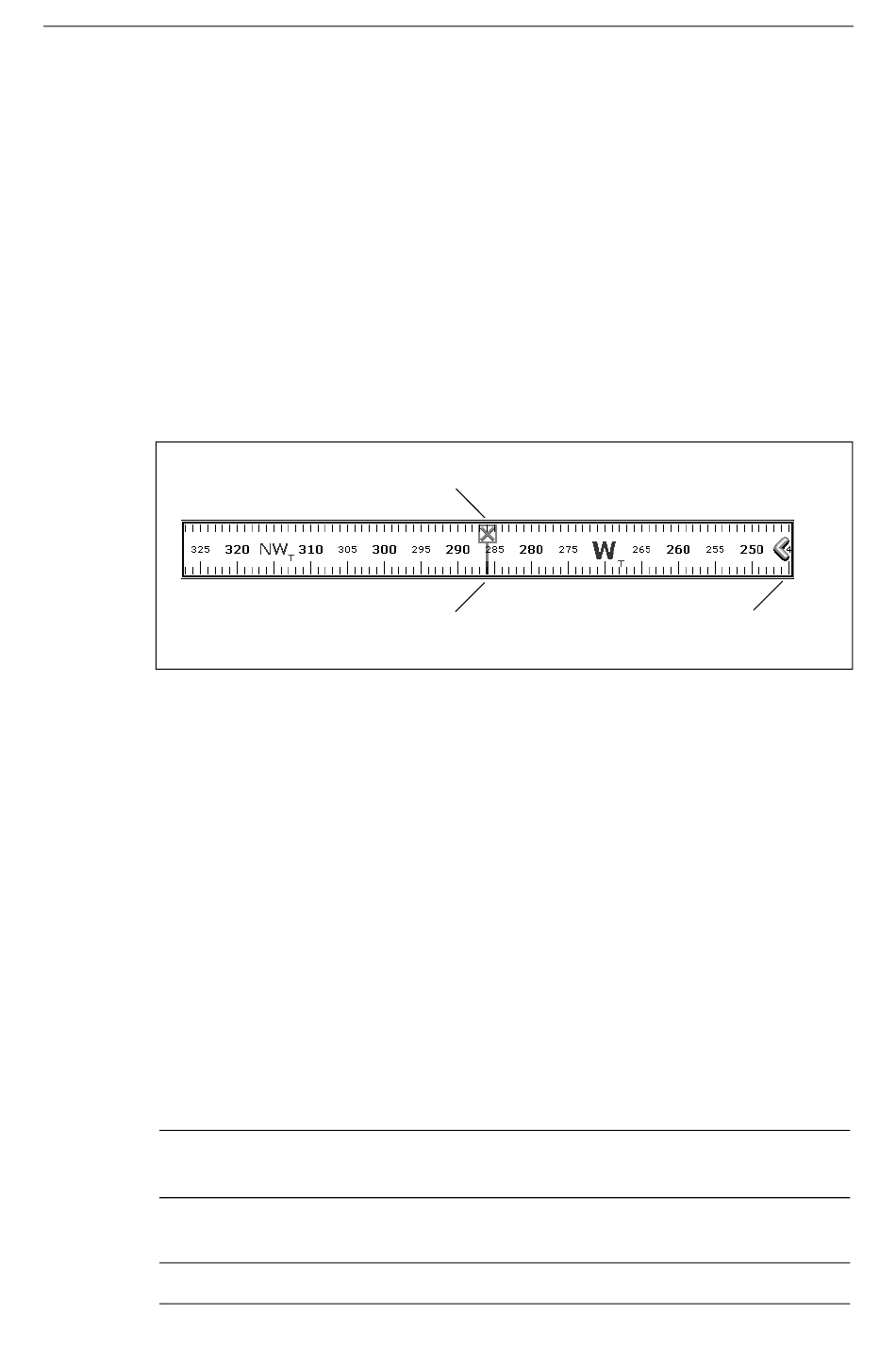

Le ruban compas fournit une graduation horizontale mobile avec un index central
indiquant le cap actuel ou la route sur le fond (COG) du bateau. Les flèches aux deux
extrémités du ruban indiquent la direction à barrer.
• En mode Cap, le marqueur de cap est ROUGE.
• En mode COG, le marqueur de cap est VERT.
• Quand le ruban compas est utilisé avec un point de route actif, le marqueur de
relèvement est BLEU et le symbole de point de route actif indique le relèvement de
votre point de route cible.

Affichage/masquage du ruban compas

L'affichage ou le masquage du ruban compas est commandé via la barre d'outils de
données.
• Appuyez sur la touche DATA.
Utilisez la touche de fonction DATABAR pour afficher ou masquer le ruban compas.
Tableau 3-1: Options de la Touche de fonction DATABAR
ON
COMPASS
OFF
Point de route actif
Marqueur de relèvement
Affiche la barre de données standard, en haut ou sur le
côté de l'écran en fonction de vos options de paramétrage.
Remplace la barre de données standard par le ruban com-
pas affiché en haut de l' écran.
Masque à la fois la barre de données et le ruban compas.
Direction à barrer
7
