Moretti Design ARIA Manuel Utilisation page 23

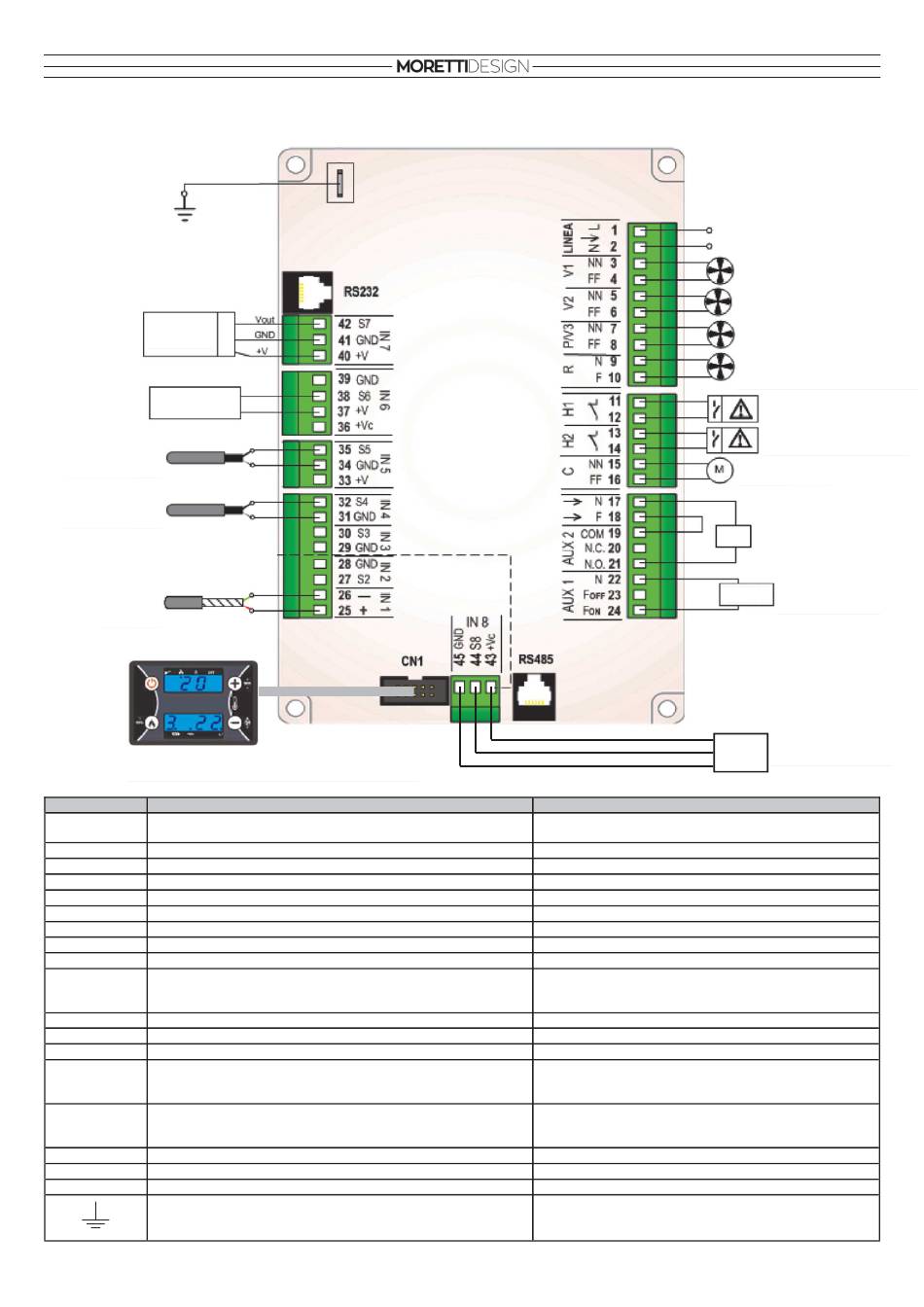

UNITE DE COMMANDE - MODELES C (SORTIE DOUBLE CANALISATION)
Encoder
Micro
Thermostat
Ambiante Remote
Thermostat
Ambiante Remote 2
Sonde
Fumeé
Panneau de Commande de Secours
Pin
1-2
Alimentation Principale
3-4 Ventilateur de Combustion
5-6 Ventilateur de Chauffage
7-8
Ventilateur de Chauffage 2
9-10 Ventilateur de Chauffage 3
11-12 Thermostat de Sécurité
13-14 Pressostat
15-16 Vis sans fin
22-24 Resistance d'allumage
25-26 Sonde Fumeés
31-32 Sonde Ambiante 2
34-35 Sonde Ambiante
37-38 Micro interrupteur
40-41-42
Encoder Signal
43-44-45 Fluxmétre (FCS)
CN1 Connessione Panello Comandi di Emergenza
RS232 Connecteur serial
RS485 Connecteur serial
Raccordement au système au sol
RELIER
Fonction Caratéristiques techniques
Version 230Vac ± 10% 50/60 Hz
Version 110Vac ± 10% 50/60 Hz
Triac, sortie d'alimentation (Max 0,8 A)
Triac, sortie d'alimentation (Max 0,8 A)
Triac, sortie d'alimentation (Max 0,8 A)
Triac, sortie d'alimentation (Max 0,8 A)
Contacter On/Off Normalement fermé
Contacter On/Off Normalement fermé
Triac, sortie d'alimentation (Max 0,8 A)
Relay 3A max
Thermocouple K 500 °C Max
25: Rouge (+)
26: Vert (-)
NTC 10K @25°C 120°C Max
NTC 10K @25°C 120°C Max
-
40: +5V
41: GND
42: signal
43: Rouge
44: Jaune
45: Noir
Plat càble
Port Serial RS232
Port Serial RS485
-
LINE
(230V 50Hz)
Ventilateur Combustion
Ventilateur Chauffage
Ventilateur Chauffage 2
Ventilateur Chauffage 3
Thermostat de
Sécurité
Pressostat
Vis sans fin
Aux
Resistance
d'allumage
Fluxmétre (FCS)
21
