Moretti Design ARIA Manuel Utilisation page 22

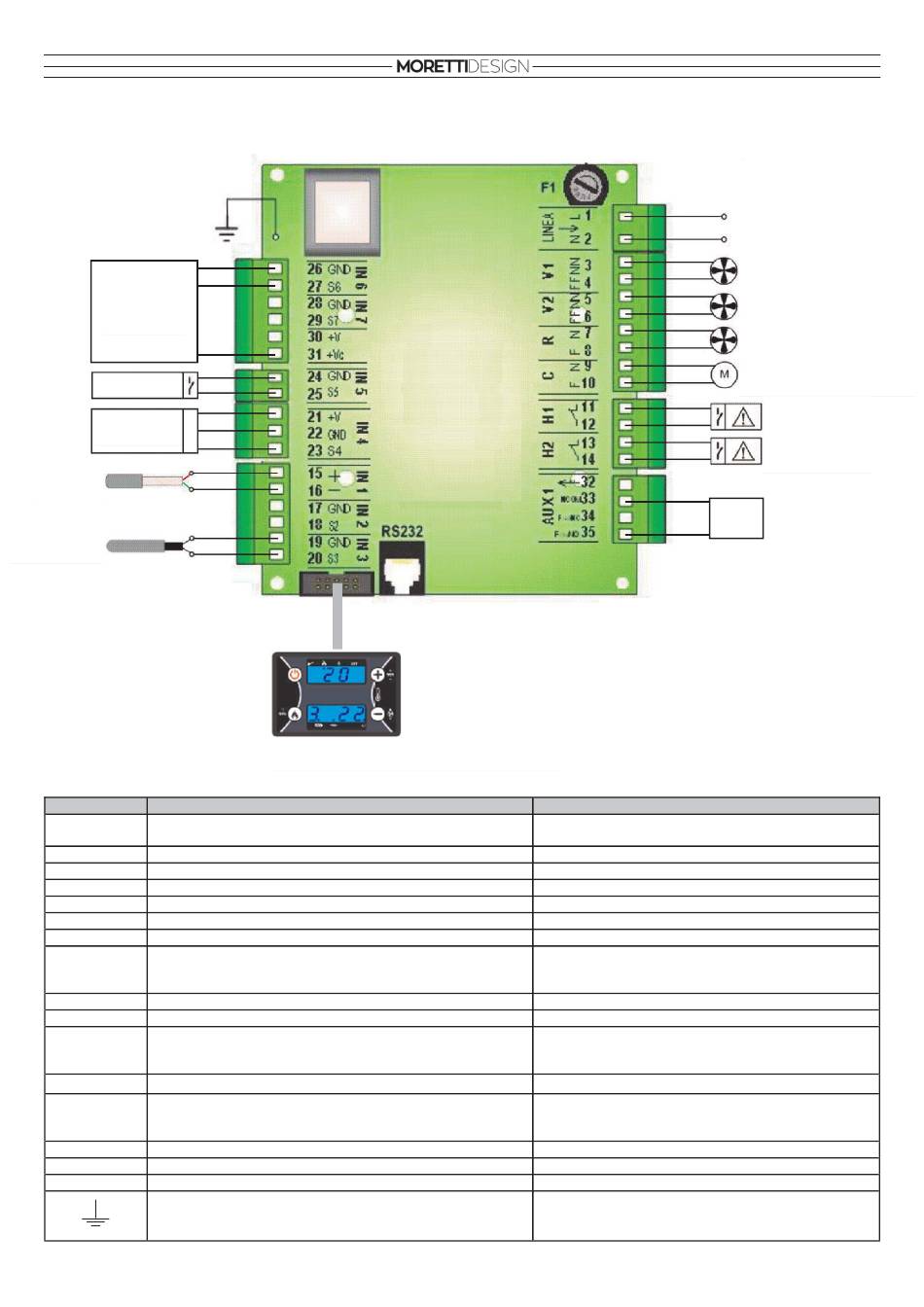

UNITE DE COMMANDE - MODELES C (SORTIE SINGLE CANALISATION)
Fluxmétre
(FCS)
Micro
Encoder
Sonde
Fumeé
Thermostat
Ambiante Remote
Pin
1-2 Alimentation principale
3-4 Ventilateur de Combustion
5-6 Ventilateur de Chauffage
7-8 Ventilateur de Chauffage 2
9-10 Vis sans fin
11-12
Thermostat de Sécurité
13-14
Pressostat
15-16 Sonde Fumeés
17-18
Non utilisé
19-20
Thermostat Ambiante Remote
21-22-23
Encoder Signal
24-25 Micro interrupteur
26-27-31
Fluxmétre (FCS)
33-35
Resistance d'allumage
CN1
Connecteur Panneau de Commande de Secours
RS232 Connecteur serial
Raccordement au système au sol
RELIER
Panneau de Commande de Secours
Fonction Caratéristiques techniques
230Vac +/- 10% 50/60 Hz
F1=Fusible T5,0 A
Triac Regulation 1A Max
Triac Regulation 1A Max
Triac Regulation 1A Max
Triac Regulation 1A Max
Contacter On/Off Normalement fermé
Contacter On/Off Normalement fermé
Thermocouple K 500 °C Max
15: Rouge (+)
16: Vert (-)
-
NTC 10K @25°C 120°C Max
21: +5V
22: GND
23: signal
-
26: Noir
27: Jaune
31: Rouge
Relé 3A max
Plat càble
Serial RS232
-
LINE
(230V 50Hz)
Ventilateur de
Combustion
Ventilateur de
Chauffage
Ventilateur de
Chauffage 2
Vis sans fin
Thermostat de
Sécurité
Pressostat
Resistance
d'allumage
20
