N4H6: Instructions d'installation
La pleine capacité est atteinte en bloquant ces sorties, ce qui augmente
conséquemment le déplacement à 100 %. Un solénoïde c.c. dans le
compresseur, commandé par un signal de 24 V c.a. redressé dans la prise
externe du solénoïde, déplace le joint coulissant qui ouvre et ferme ces
sorties.
Les volets des sorties sont positionnés de sorte à faire fonctionner le
compresseur à environ 67 % de sa capacité lorsque le solénoïde n'est pas
activé, et à 100 % de sa capacité lorsque le solénoïde est activé. Le
remplissage et le vidage des spirales à deux stades s'effectuent sans
interruption du moteur entre les stades.
REMARQUE : La capacité de 67 % du compresseur représente une
capacité de climatisation ou de chauffage d'environ 75 % au serpentin
intérieur.
Le compresseur démarre toujours vide et demeure vide pendant cinq
secondes, même si le thermostat demande une capacité à étage élevé.
Quiet Shift-2
L'option Quiet Shift-2 (réglage usine à OFF) est un mode de dégivrage
réglable sur place qui permet de réduire le bruit engendré par l'appareil
au début et à la fin du cycle de dégivrage en mode de chauffage. Pour
sélectionner cette option, placez le commutateur DIP3 de la carte de
dégivrage à ON.
Lorsque le commutateur Shift-2 est à ON et qu'un cycle de dégivrage
débute, la séquence d'opérations suivantes démarre: le compresseur est
désactivé pendant une minute environ, puis le robinet inverseur est
excité. Peu après, le compresseur est réactivé et le cycle de dégivrage
normal démarre.
Lorsque les conditions de fin de dégivrage sont réunies, la séquence
d'opérations suivantes démarre: le compresseur est désactivé pendant
une minute environ, puis le robinet inverseur est désexcité. Peu après, le
compresseur est réactivé et le cycle de chauffage normal démarre.
Dégivrage
La commande de dégivrage est une commande de minuterie et de
température qui comprend des réglages de 30, 60, 90 ou 120 minutes
réglables sur place (réglage usine de 90 minutes). Ces réglages
représentent les intervalles entre la fin et le début des cycles de
dégivrage.
Le thermostat de dégivrage mesure la température du serpentin tout au
long du cycle de chauffage. Lorsque la température du serpentin atteint
le seuil de dégivrage du thermostat d'environ 32 F (0 C), ses contacts se
ferment pour alimenter la borne DFT et ainsi démarrer la séquence de
dégivrage. Lorsque la borne DFT a été alimentée pendant la durée
sélectionnée, le cycle de dégivrage débute. Le cycle de dégivrage se
termine
lorsque
les
contacts
automatiquement au bout de 10 minutes.
Dégivrage SPEEDUP
Pour démarrer un cycle de dégivrage forcé, les broches SPEEDUP (J1)
doivent être reliées pendant 5 secondes. Si les contacts du thermostat de
dégivrage sont ouverts, un cycle court de dégivrage se produit (la durée
dépend de la position du commutateur Quiet Shift-2). Si le commutateur
Quiet Shift-2 est à OFF, seul un second cycle de dégivrage court de
30secondes se produit. Si le commutateur Quiet Shift-2 est à ON, la
séquence SPEEDUP est d'environ 3 minutes, soit 1 minute d'arrêt du
compresseur suivie de 30secondes de dégivrage avec le compresseur en
marche. De retour en mode de chauffage, le compresseur s'arrête
pendant une minute de plus.
Si les contacts du thermostat de dégivrage sont fermés, un cycle complet
de dégivrage démarre. Si le commutateur de l'option Quiet Shift-2 est à
ON, le compresseur sera désactivé pendant deux intervalles de une
minute comme expliqué précédemment.
Le fabricant se réserve le droit de changer les fiches techniques ou la conception sans avis préalable et sans obligation de sa part.
du
thermostat
s'ouvrent,
Broches de
Changement
silencieux
neutralisation

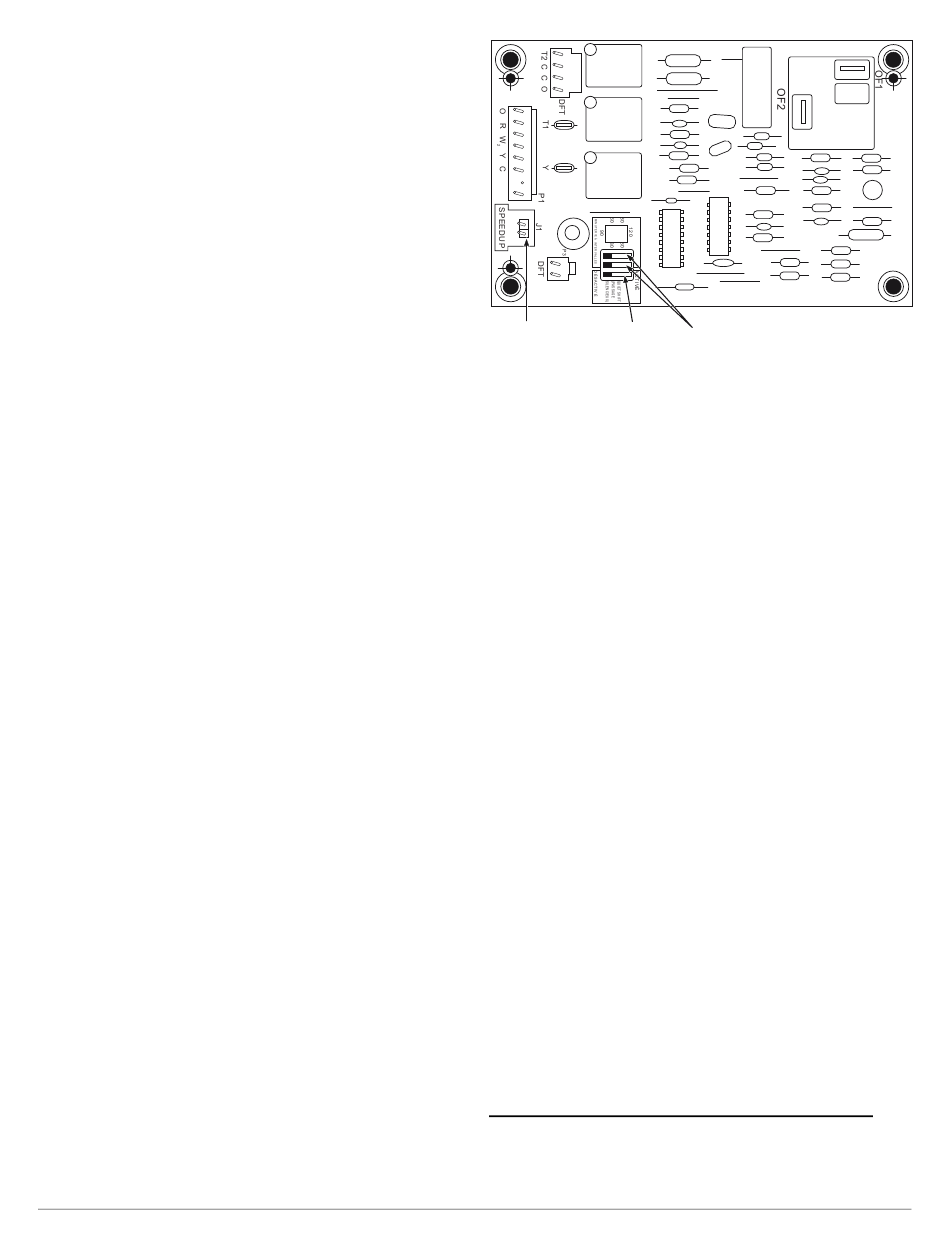

Figure 11 – Commande de dégivrage
Vérification de la charge
REMARQUE : CHARGE EN ÉTAGE HAUT SEULEMENT
Les charges fournies en usine et le sous-refroidissement désiré sont
indiqués sur la plaque signalétique de l'appareil. La méthode de charge
est indiquée sur plaque d'information apposée à l'intérieur de l'appareil.
Pour vérifier et ajuster la charge de façon correcte, les conditions doivent
être favorables au chargement de sous-refroidissement. Des conditions
favorables existent lorsque la température extérieure est comprise entre
70 °F et 100 °F (21,11 °C et 37,78 °C) et que la température intérieure
est comprise entre 70 °F et 80 °F (21,11 °C et 26,67 °C). Suivez le
processus ci-dessous :
La charge d'usine est destinée à un jeu de conduites de 4,57 m (15 pi).
Réglez la charge en ajoutant ou en retirant respectivement 0,6 oz/pi
(0,018 kg/m) pour une conduite de liquide de 3/8 po d'une longueur
supérieure ou inférieure à 15 pi (4,57 m).
Pour les conduites de frigorigène de longueur standard (80 pi / 24,38 m
ou moins), laissez fonctionner le système en mode de refroidissement au
moins 15 minutes. Si les conditions sont favorables, vérifiez la charge à
l'aide de la méthode de sous-refroidissement. Si un ajustement est
nécessaire, ajustez la charge lentement et laissez le système fonctionner
pendant 15 minutes pour qu'il se stabilise avant de déclarer que le
système est correctement chargé.
Si la température intérieure est supérieure à 80 °F (26,67 °C) et que la
température extérieure se trouve dans la plage idéale, réglez la charge du
ou
système par poids en fonction de la longueur des conduites, et laissez la
température intérieure baisser à 80 °F (26,67 °C) avant d'essayer de
vérifier la charge du système à l'aide de la méthode de
sous-refroidissement décrite ci-dessus.
Si la température intérieure est inférieure à 70 °F (21,11 °C) ou si la
température extérieure est hors des limites favorables, vérifiez la charge
uniquement pour des conduites plus longues ou moins longues que 15 pi
(4,57 m). Le niveau de charge doit alors être approprié pour que le
système atteigne la capacité nominale. Le niveau de charge pourra alors
être vérifié à un moment ultérieur lorsque la température intérieure et la
température extérieure seront dans des étendues plus favorables.
REMARQUE : Si la longueur de la conduite est supérieure à 24,38 m
(80 pi) ou supérieure à une séparation verticale de 6,10 m (20 pi),
consultez les directives relatives aux systèmes avec longues conduites
pour connaître les exigences spéciales relatives à la charge.
Procédure du tableau de vérification de chauffage
Pour vérifier le fonctionnement du système durant le cycle de chauffage,
reportez-vous au tableau de vérification de chauffage de l'appareil
extérieur. Ce tableau indique si la relation entre la pression de
fonctionnement du système et la température de l'air à l'entrée des
9
Commutateurs
d'intervalles de dégivrage
