N4H6: Instructions d'installation
Thermidistat
Climatisation RVS
O/B W2
Chaleur étage 3
W/W1
(appareil de chauffage)
Chauffage/Climatisation
Y1/W2
étage 1
Chauffage/Climatisation
Y/Y2
étage 2
G
Ventilation
Chauffage à chaud
Rh
24 V c.a.
Climatisation à chaud
Rc
24 V c.a.
D1
Contact sec 1
Contact sec 2
D2
24 V c.a. (commun)
C
Humidification
HUM
Température de l'air
OAT
extérieur
RRS
Capteur à distance
OAT/RRS Com
SRTN

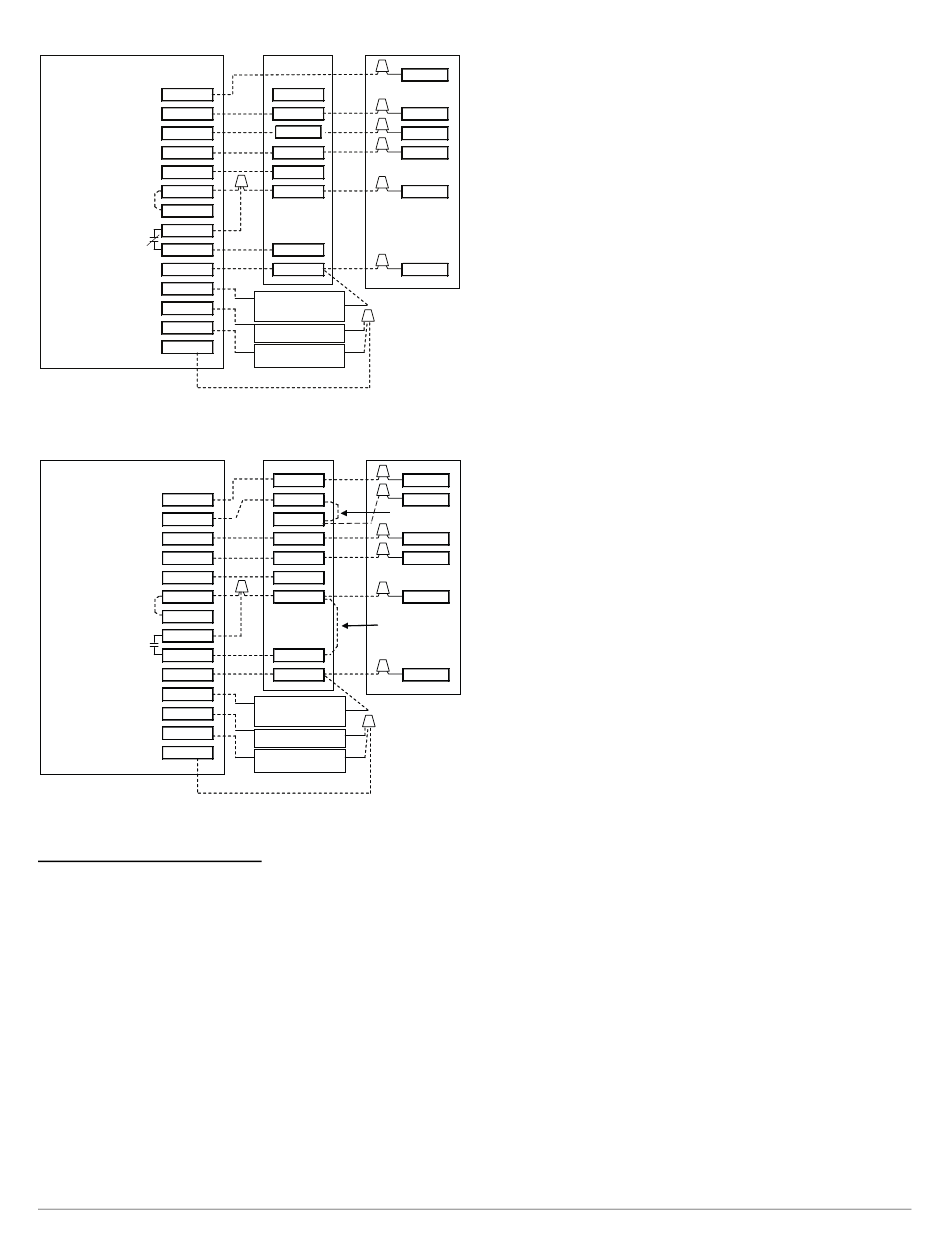

Figure 9 – Thermidistat avec appareil de chauffage à vitesse
variable et thermopompe à 2 étages
Thermidistat
O/B W2
Climatisation RVS
W/W1
Chauffage étage 3
Chauffage/Climatisation
Y1/W2
étage 1
Chauffage/Climatisation
Y/Y2
étage 2
Ventilation
G
Chauffage à chaud
Rh
24 V c.a.
Climatisation à chaud
Rc
24 V c.a.
D1
Contact sec 1
D2
Contact sec 2
24 V c.a. (commun)
C
Humidification
HUM
Température de l'air
OAT
extérieur
Capteur à distance
RRS
OAT/RRS Com
SRTN
Figure 10 – Câblage du thermidistat avec ventilo-convecteur
et thermopompe à 2 étages
Vérification finale du câblage
IMPORTANT : Vérifiez le câblage effectué en usine ainsi que les
branchements des fils effectués sur le lieu d'installation pour vous
assurer que les extrémités sont bien serrées. Vérifiez l'acheminement
des fils électriques pour vous assurer qu'ils ne sont pas en contact avec
des tubes, des pièces métalliques, etc.
Réchauffeur de carter du compresseur
Les appareils de toutes les capacités sont équipés d'un chauffe-carter.
Mettez le chauffe-carter sous tension au moins 24 heures avant de
démarrer l'appareil. Afin de mettre sous tension uniquement l'élément
chauffant, placez le thermostat sur OFF (ARRÊT) et enclenchez le
sectionneur qui alimente l'appareil extérieur.
Un chauffe-carter doit être prévu si la longueur de la conduite de
frigorigène est supérieure à 24,4 m (80 pi), ou si l'appareil extérieur est
situé 6,1 m (20 pi) plus bas que le module intérieur. Consultez les
directives relatives à la tuyauterie résidentielle et aux conduites longues.
Le fabricant se réserve le droit de changer les fiches techniques ou la conception sans avis préalable et sans obligation de sa part.
Appareil de chauffage
Thermopompe
O
W2
W/W1
W2
Y1
Y1
Y
Y2
Y/Y2
G
R
R
DHUM
COM
C
Électrovalve
d'humidificateur
Capteur extérieur
Capteur
à distance
A12259
Ventilo-convecteur
Thermopompe
O
O
W2
W1
Cavalier J2 sur
W2
le panneau de
commande
Y1
Y
Y/Y2
Y2
G
R
R
Retirer le cavalier J1
pour les modes de
déshumidification
DH
C
C
Électrovalve
d'humidificateur
Capteur extérieur
Capteur à
distance
A12258
Installation des accessoires électriques
Reportez-vous aux instructions d'installation individuelles fournies avec
les trousses ou les accessoires lors de l'installation.
Sélection du débit d'air (appareils de chauffage
ECM)
Les appareils de chauffage ECM utilisent un mode de fonctionnement
silencieux du ventilateur adapté à la capacité du compresseur pendant les
cycles de refroidissement dans les étages haut et bas. Les prises de la
carte de commande de l'appareil de chauffage permettent à l'installateur
de sélectionner les débits d'air appropriés pour chaque étage de
refroidissement. Un résumé des configurations de débit d'air de
l'appareil de chauffage est présenté ci-après.
1. La borne d'appel Y2 de l'étage haut de refroidissement alimente la
prise COOL de la carte de commande. Le fil gris de la prise COOL
est branché à la prise 5 du moteur. Consultez les données de
l'appareil
de chauffage pour
correspondants. Si le réglage de débit d'air de refroidissement élevé
doit être changé de la prise 5 à une autre prise, utilisez un cavalier
entre la prise COOL et la prise voulue de sorte que le signal de la
borne Y2 soit transmis par la prise COOL à la prise de vitesse
voulue.
2. La borne d'appel Y1 de l'étage bas de refroidissement alimente la
prise FAN de la carte de commande. Le fil rouge de la prise FAN
est branché à la prise 1 du moteur. Consultez les données de
l'appareil
de chauffage pour
correspondants. Si le réglage de débit d'air de refroidissement bas
doit être changé de la prise 1 à une autre prise, utilisez un cavalier
entre la prise FAN et la prise voulue de sorte que le signal de la
borne Y1 soit transmis par la prise FAN à la prise de vitesse voulue.
Le réglage Y1 commande également le débit d'air continu du
ventilateur de l'appareil de chauffage.
Pour en savoir plus, consultez la documentation de l'appareil de
chauffage.
Sélections de débit d'air pour appareils de
chauffage à vitesse variable (non communicants)
Les appareils de chauffage à vitesse variable utilisent un mode de
fonctionnement du ventilateur adapté à la capacité du compresseur
pendant les cycles de refroidissement dans les étages haut et bas. La
carte de commande de l'appareil de chauffage permet à l'installateur de
sélectionner les débits d'air appropriés pour chaque étage de
refroidissement. Un résumé des réglages requis est présenté ci-après.
Consultez les instructions d'installation de l'appareil de chauffage pour
de plus amples détails :
1. Réglez SW1-5 à la position de marche pour un débit d'air de
400 CFM/tonne ou à la position d'arrêt pour un débit d'air de
350 CFM/tonne. Le réglage d'usine par défaut est OFF.
2. Le réglage du commutateur DIP A/C détermine le débit d'air durant
le fonctionnement de l'étage haut de refroidissement. Sélectionnez
le réglage du commutateur DIP A/C correspondant au débit d'air
disponible indiqué dans les instructions d'installation de l'appareil
de chauffage qui se rapproche le plus du débit d'air requis indiqué
dans les données du climatiseur relatives à la HAUTE vitesse.
3. Le réglage du commutateur DIP CF détermine le débit d'air durant
le fonctionnement de l'étage bas de refroidissement. Sélectionnez
le réglage du commutateur DIP CF correspondant au débit d'air
disponible indiqué dans les instructions d'installation de l'appareil
de chauffage qui se rapproche le plus du débit d'air requis indiqué
dans les données du climatiseur relatives à la BASSE vitesse. Il est
possible de sélectionner une vitesse continue inférieure ou
supérieure du ventilateur au moyen du commutateur de ventilateur
du thermostat. Consultez les instructions d'installation de l'appareil
de chauffage pour connaître la façon d'utiliser cette fonction.
7
connaître les
débits
d'air
connaître les
débits
d'air
