Après avoir choisi un endroit pour l'installation de l'appareil extérieur,
vérifiez les aspects suivants :
• La surface du plancher ou l'emplacement choisi afin de déterminer s'il
est suffisamment solide pour supporter le poids de l'appareil et de la
base.
• L'espace autour de l'appareil pour le passage de la tuyauterie et du
câblage (s'ils passent par le fond de l'unité [unités extérieures
Multi F MAX seulement]).
• La surface possède une pente suffisante pour permettre l'écoulement
autour des fondations et faire en sorte que le condensat s'écoule loin du
ou des raccords de drains de condensat vers un drain (le cas échéant).
• Les écoulements résultant du mode dégivrage ne pourront pas
s'accumuler et geler sur un trottoir ou une entrée de cour.
•
Évitez de placer l'appareil dans une zone de faible élévation où l'eau
peut s'accumuler.
• Pour une installation de l'unité extérieure sur une toiture, vérifiez la
solidité de la toiture.
• Pour une installation de l'unité extérieure au mur (au moyen de supports
approvisionnés sur le terrain) ou sur une toiture, ancrez solidement la
plateforme de montage à l'aide de clous et/ou de fil d'ancrage en
prévision d'éventuels vents violents et tremblements de terre.

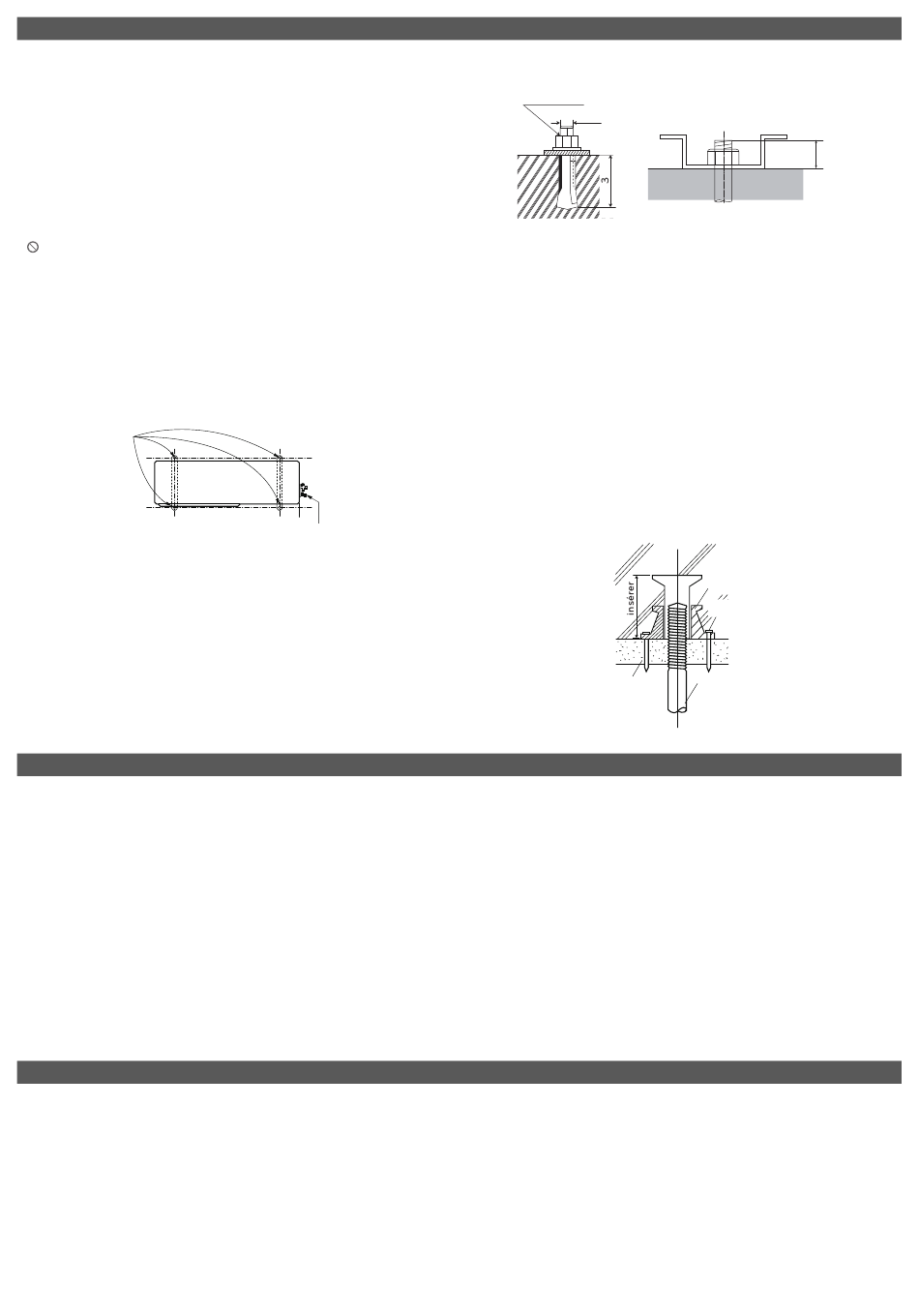

Boulonnage de l'unité extérieure à la plateforme (l'emplacement des
tuyauteries peut différer selon le modèle d'unité extérieure).
Boulon
Spécifications de la plateforme en béton pour l'unité extérieure
• Le béton des fondations doit être fait d'une part de ciment, de deux
parts de sable et de quatre parts de gravier.
• La surface des fondations doit être finie au mortier, les arêtes arrondies,
et imperméabilisée.
• Veillez à ce que la plateforme de béton ne puisse pas se désagréger
facilement et qu'elle soit assez forte pour supporter le poids de l'unité.
• Le béton doit avoir une hauteur minimale de quatre (4) à huit (8) pouces,
selon l'unité extérieure. Voir le guide d'installation des unités extérieures
Multi F/Multi F MAX pour connaître la hauteur, la largeur, etc. exigées de
la plateforme en fonction de chaque unité extérieure.
Vérifiez que les outils énumérés ci-dessous sont disponibles sur le site d'installation :
• Tournevis
(JIS pour vis de serrage, plat, Phillips)
• Pinces
• Pinces à dénuder, pinces coupantes et pinces à sertir
• Marteau
• Clés réglables
• Perceuse et mèches
• Scie emporte-pièce
• Couteau à lame rétractable
• Toile de protection
• Coupe-tubes/Alésoir
• Ensemble de brasage à l'acétylène
• Métal d'apport de brasage fort — 15 % d'argent seulement
• Multimètre numérique et pince ampèremétrique
Tuyauterie du système Multi F
Les unités extérieures Multi F possèdent deux (2), trois (3) ou
quatre (4) paires de raccords (un pour la vapeur et un pour le
liquide) évasés. Le nombre de raccords diffère en fonction de
l'unité extérieure. La tuyauterie installée sur le terrain relie
directement une paire de raccords de l'unité extérieure à une unité
intérieure.
"Il peut être nécessaire, selon la taille de la tuyauterie de l'unité
intérieure, d'utiliser des douilles de raccordement (fournies avec
les unités intérieures comme accessoires d'usine).Voir le guide
d'installation des unités extérieures Multi F/Multi F MAX pour
connaître les détails."
Options de fixation
Raccords de tuyauterie
Tuyauterie
Gros plan sur la fixation d'un boulon.
Boulon d'ancrage
M10
Boulonnage de l'unité extérieure
• Les quatre coins de l'unité extérieure doivent être bien soutenus
et solidement fixés.
• Prévoyez un support pour poutrelle H. Fixez les coins solidement
pour empêcher le support de plier.
• Sauf indication contraire d'un ingénieur de structures ou des
codes de bâtiment locaux, utilisez un boulon M10J inséré à une
profondeur d'au moins trois (3) pouces dans les supports. Ancrez
solidement l'unité extérieure avec le boulon et un écrou
hexagonal.
• S'il est possible que les vibrations de l'unité extérieure se
transmettent au bâtiment, ajoutez un matériau anti-vibratoire sur
la plateforme.
• Scellez tous les orifices d'accès pour le câblage et la tuyauterie
avec un scellant approvisionné sur le terrain pour bloquer l'accès
aux animaux et insectes.
Exemple d'utilisation d'une douille taraudée pour un trou dans une
poutre en béton armé.
Poutre en béton
Outils
• Outil à évaser R-410A
• Jeu de clés dynamométriques
• Jauge de collecteur de réfrigérant adapté au R-410A
• Tuyaux de 5/16 po de première qualité à usage réservé
• Régulateur d'azote (pour test no 550)
• Adaptateurs de tuyau de 1/4 po à 5/16 po (si nécessaire)
• Réservoir d'azote
• Détecteur électronique de fuites
• Outil de retrait de noyaux Schrader de 5/16 po
• Jauge à microns pour le vide
• Balance de chargement numérique de bonne qualité
• Pompe à vide et huile neuve
• Unité et réservoir de récupération du réfrigérant
Tuyauterie du système Multi F MAX
La tuyauterie terrain des unités extérieures Multi F MAX peut être
installée dans l'une de quatre directions : avant, arrière, droite et
fond. Quelle que soit la direction choisie, bouchez tous les espaces
vides dans les orifices d'accès avec un mastic ou un isolant fourni
sur le terrain. Pour installer la tuyauterie au fond, il faut défoncer
l'ouverture d'accès dans le bac de fond avant de faire passer la
tuyauterie.
4
13/16
Unités : pouces
Poly-
block/matériau
anti-vibratoire
Clou fixant le
Polyblock
Boulon de suspension
