Français
- Les caractéristiques électriques (fréquence, ten-
sion, intensité nominale) du moto-variateur sont
indiquées sur l'étiquette d'identification pompe.
Vérifier que le moto-variateur est adapté au
réseau sur lequel il va être utilisé.
- La protection électrique du moteur est intégrée
au variateur. Celui-ci est paramétré pour tenir
compte des caractéristiques de la pompe et
assurer sa protection et celle du moteur.
- En cas de neutre impédant, installer une protec-
tion adaptée en amont du moteur-variateur.
- Dans tous les cas, prévoir un sectionneur à
fusibles (type gF) pour protéger l'installation.
NOTE : Si un disjoncteur différentiel pour la pro-
tection de personnes doit être installé, il doit obli-
gatoirement être à effet retardé. Choisir le calibre
du disjoncteur en fonction de l'intensité figurant
sur l'étiquette d'identification pompe.
NOTE : Cette pompe est équipée d'un convertis-
seur de fréquence et ne doit pas être protégée à
l'aide d'un disjoncteur différentiel FI. Les conver-
tisseur de fréquence peuvent nuire au fonction-
nement des disjoncteurs différentiels FI.
Exception : Les disjoncteurs différentiels FI à
détection tous-courants sélective sont autorisés.
• Marquage d'identification : FI
• Courant de déclenchement : > 30 mA.
- Utiliser des câbles électriques conformes aux
normes.
- Protection côté réseau : max. admissible 25 A.
Caractéristique de déclenchement des fusibles : B.

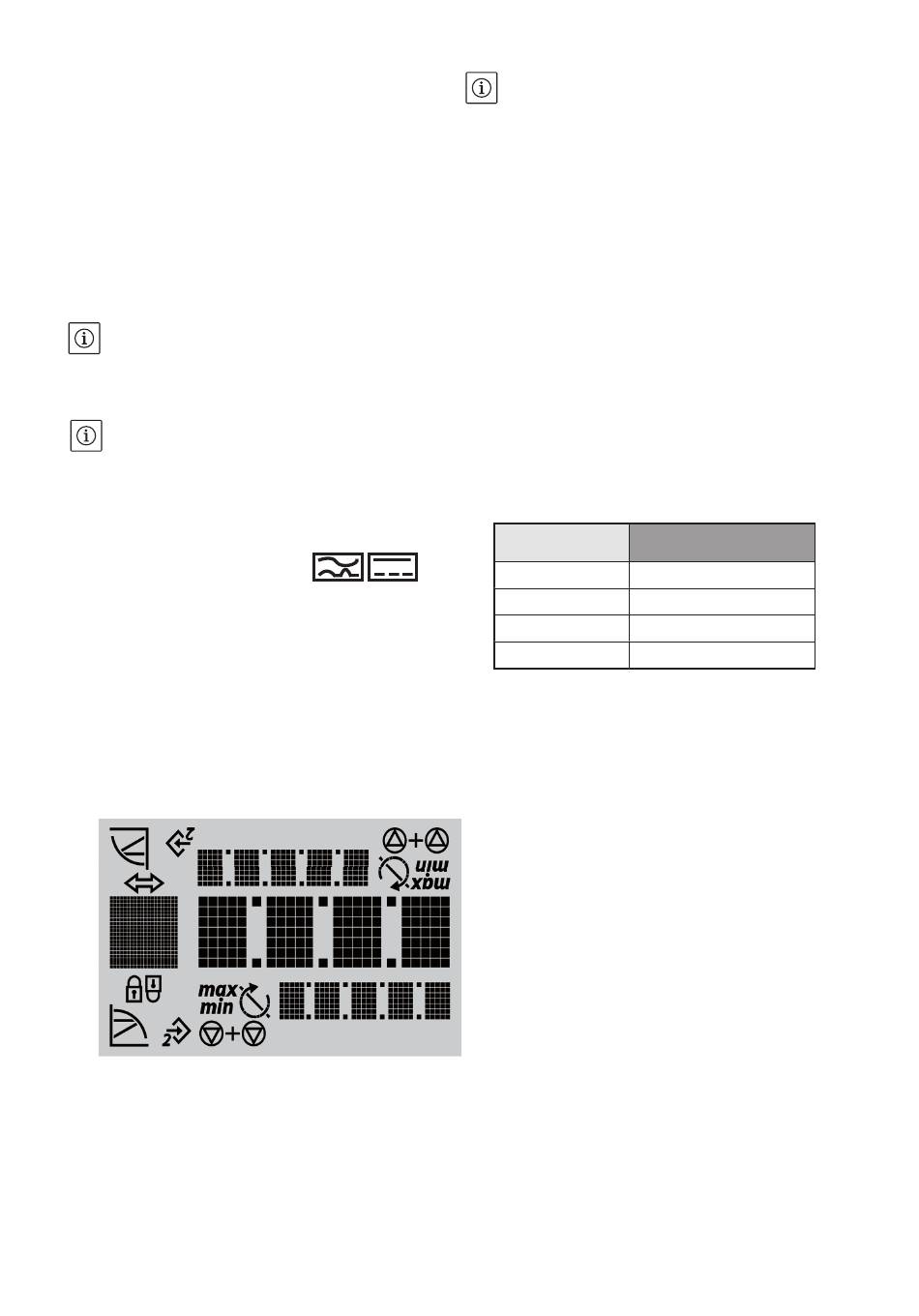

Dès que l'alimentation électrique du variateur est
activée, un essai de 2 secondes de l'afficheur est
effectué au cours duquel tous les signes de l'affi-
cheur apparaissent.
74
NOTE : Exigences et valeurs limites pour les
courants d'harmonique.
Pour les pompes des catégories de puissance 11
kW, 15 kW, 18,5 kW et 22 kW, il s'agit d'appareils
destinés à un usage professionnel. Ces appareils
sont soumis aux conditions relatives aux raccords
spéciaux, car un Rsce de 33 au point de raccorde-
ment ne suffit pas pour votre type d'exploitation.
Le raccordement au réseau public d'alimentation
basse tension est réglementé par la norme IEC
61000-3-12 – la base pour l'évaluation des pom-
pes est le tableau 4 pour les appareils triphasés,
et ce sous certaines conditions. Pour tous les
points de raccordement publics, la puissance de
court-circuit Ssc au niveau de l'interface entre
l'installation électrique de l'utilisateur et le réseau
d'alimentation doit être supérieure ou égale aux
valeurs mentionnées dans le tableau. Il incombe
à l'installateur ou à l'utilisateur, le cas échéant
au gestionnaire de réseau également, de garantir
que ces pompes soient exploitées correctement.
Si l'application industrielle s'effectue au niveau
d'une sortie moyenne tension propre à l'usine,
alors les conditions de raccordement sont placées
sous la responsabilité de l'exploitant.
Puissance moteur Puissance de court­circuit SSC
[kW] [kVA]
11
15
18,5
22
L'installation d'un filtre d'harmonique approprié
entre la pompe et le réseau d'alimentation permet
de réduire la proportion de courants d'harmo-
nique.
1800
2400
3000
3500
