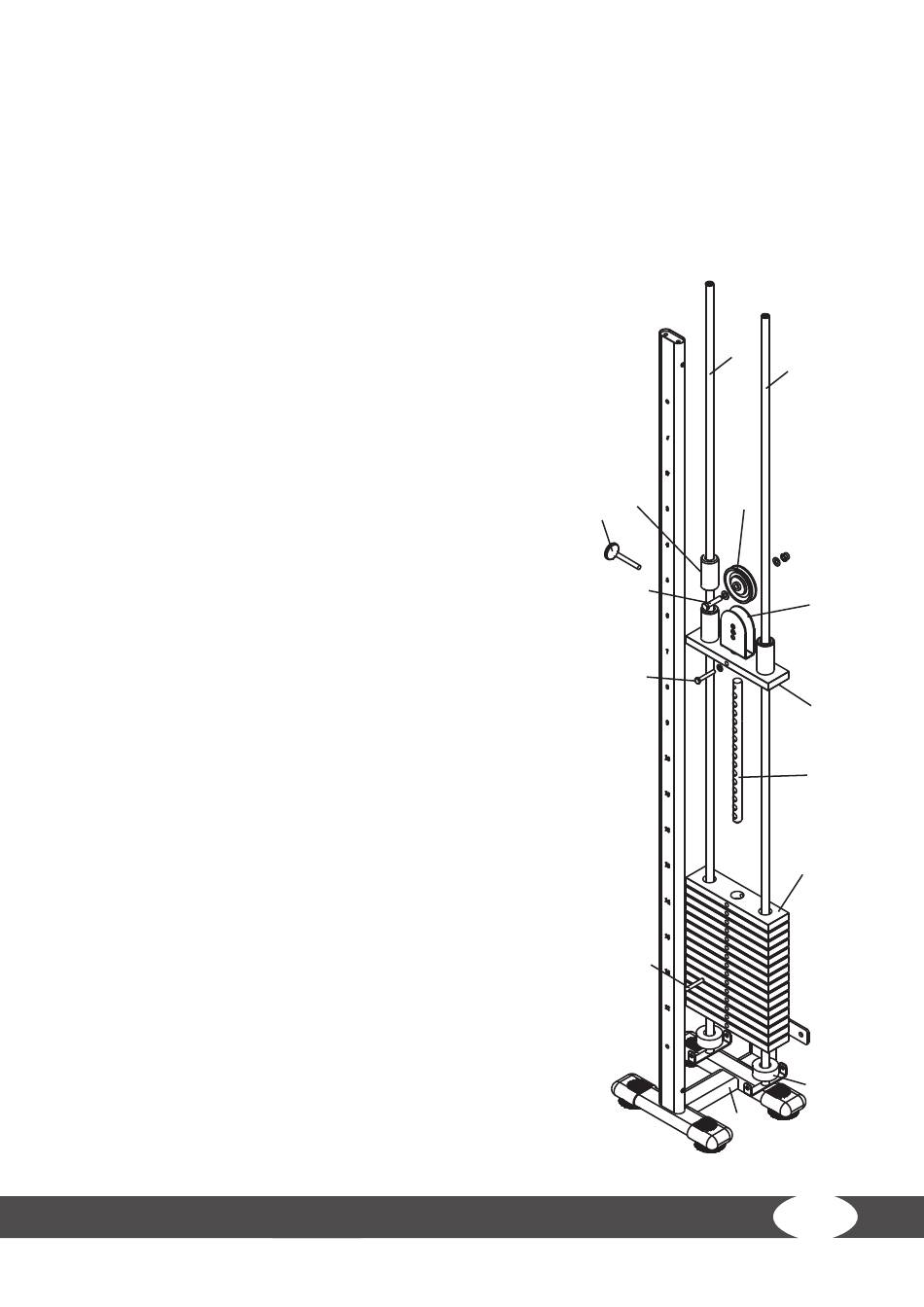

Étape 2 :
montage du bloc de poids
1.
Faites glisser deux butées en caoutchouc (19) sur les barres de guidage (3).
2.
Faites glisser avec précaution les poids (16) un par un sur les barres de guidage (3).
3.
Montez le guide de poids (11) et le support de poulie (12) sur le poids supérieur (16) à l'aide d'un
jeu de vis (35).
4.
Serrez les vis (35).
5.
Faites glisser avec précaution le poids supérieur (16) sur les barres de guidage (3).
6.
Insérez la goupille de réglage (14) dans l'un des poids (16).
7.
Montez une poulie (20) sur le support de poulie (12) à l'aide
d'un jeu de vis (31).
8.
Vissez légèrement la vis en plastique (24) dans la douille de
verrouillage (22) puis faites glisser la douille de verrouillage
(22) sur l'une des barres de guidage (3).
3
22
20
24
31
35
14
1
3
12
16
11
16
19
15
