Installation du système

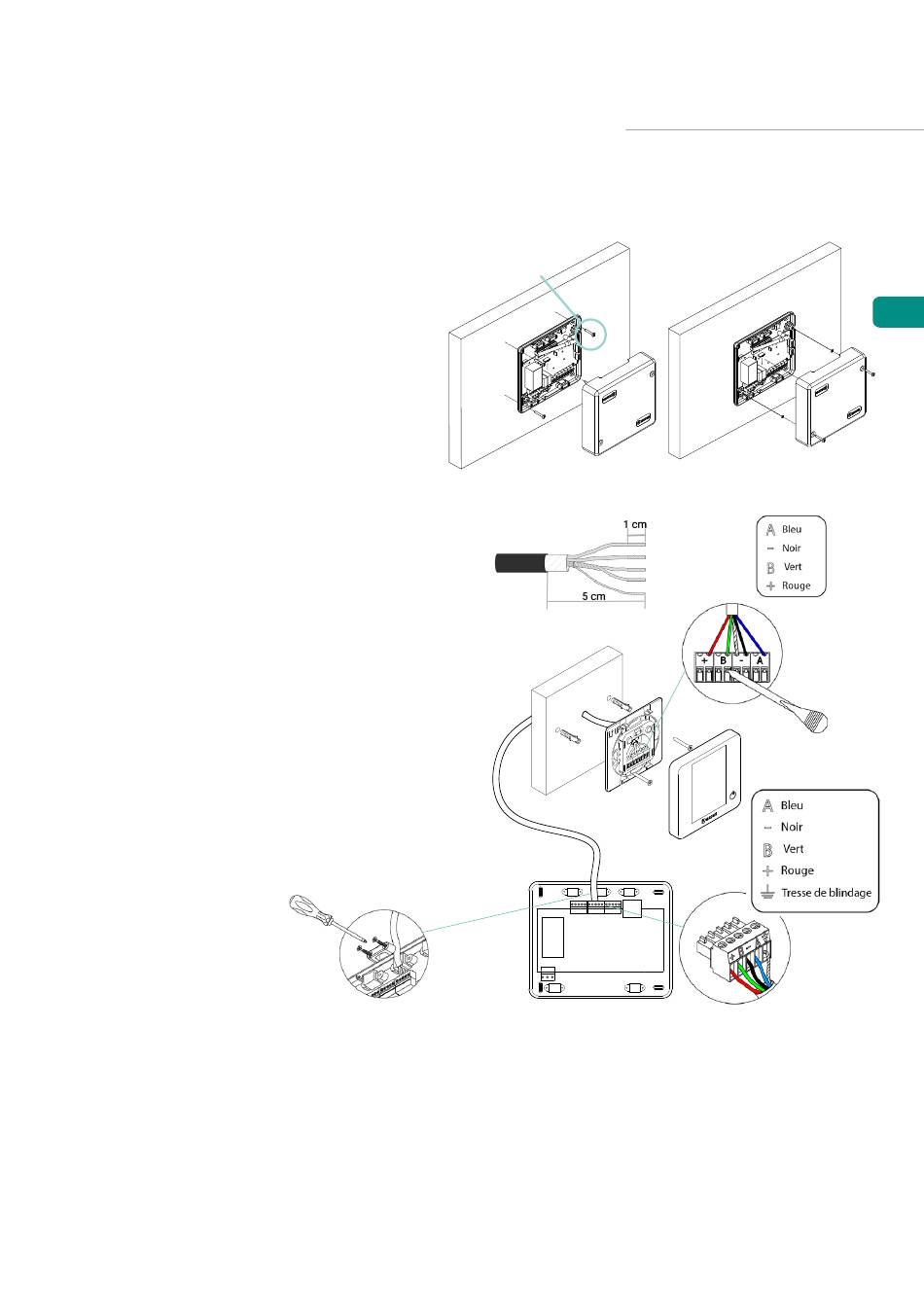

INSTALLATION DE LA PLATINE CENTRALE

1.
Placez la platine centrale à proximité
de l'unité à contrôler.
2.
Dévisser le cache pour fixer la partie
arrière au mur. Dimensions minimales
des vis : Ø = 4.5 mm, L = 25 mm.
3.
Une fois toutes
effectuées, revissez le cache.

INSTALLATION DES THERMOSTATS

1. Séparez la partie arrière du thermostat.
2.
Fixez la partie arrière du thermostat au
mur.
3. Connectez-le à la platine centrale sur
l'une des 3 bornes AZ1, AZ2 ou AZ3.
Fixez les câbles sur les embases de la
platine centrale.
Si vous avez un thermostat radio,
Introduisez la pile bouton CR2450.
4.
Placez l'écran
préalablement fixé.
5. Placez les barres
(facultatives) pour
fixation du thermostat.
les connexions
sur le support
anti-effraction
une meilleure
Ø = 4.5 mm
L = 25 mm
2.
AZ1-AZ2-AZ3 AZ1-AZ2-AZ3
3.
5
FR
