PRIJEVOD ORIGINALNIH
UPUTA
UDARNI ČEKIĆ
58G875
POZOR: PRIJE POČETKA KORIŠTENJA ELEKTRIČNOG ALATA TREBA
PAŽLJIVO PROČITAT TE UPUTE I SPREMITI IH ZA DALJNJE KORIŠTENJE.
POSEBNI PROPISI O SIGURNOSTI
UPOZORENJA VEZANA ZA RAD SA ELEKTRIČNIM UDARNIM
ČEKIĆEM
Pozor:
Prije početka radova na podešavanju, zamjeni pribora ili
popravljanju uređaja utikač mrežnog kabela izvadite iz utičnice.
• Koristite štitnike sluha za vrijeme rada s uređajem. Ako se
izlažete buci, to može dovesti do gubitka sluha.
• Uređaj koristite sa dodatnim ručkama koje ste dobili u
kompletu s električnim alatom. Gubitak kontrole nad uređajem
može dovesti do ozljeda djelatnika.
• Za vrijeme izvođenja radova kod kojih bi uključen alat mogao
zahvatiti skrivene električne vodove, električni alat držite
isključivo za izolirane ručke. Kod kontakta s mrežnim kablom
može doći do prijenosa napona na metalne elemente električnog
alata, što predstavlja opasnost od električnog udara.
• Primijenite prikladan uređaj za traženje kako bi se pronašli
skriveni opskrbni vodovi. Kontakt s električnim vodovima
može dovesti do požara i električnog udara. Oštećenje plinske
cijevi može dovesti do eksplozije. Probijanje vodovodne cijevi
uzrokuje materijalne štete ili može prouzročiti električni udar.
• Prije nego upotrijebite električni alat svaki put provjerite
mrežni kabel, ako ustanovite da je oštećen, obratite se
ovlaštenoj radionici za njegovu zamjenu.
• Za vrijeme rada električni alat uvijek držite s obje ruke i
zauzmite stabilan radni položaj. Ručke održavajte čistim.
Sigurnije je držati električni alat s dvije ruke.
• Za vrijeme rada s električnim alatom koji držite u gornjem
položaju zauzmite stabilan i siguran položaj tijela i uvjerite se
da dolje nema drugih osoba.
• Uključen električni alat ne usmjerujte prema sebi niti prema
drugim osobama.
POZOR! Uređaj je namijenjen za korištenje u zatvorenim
prostorijama.
Bez obzira na sigurnu konstrukciju, upotrebu sigurnosnih
sredstava i dodatnih zaštitnih mjera, uvijek postoji djelomični
rizik od ozljeda nastalih tijekom rada.

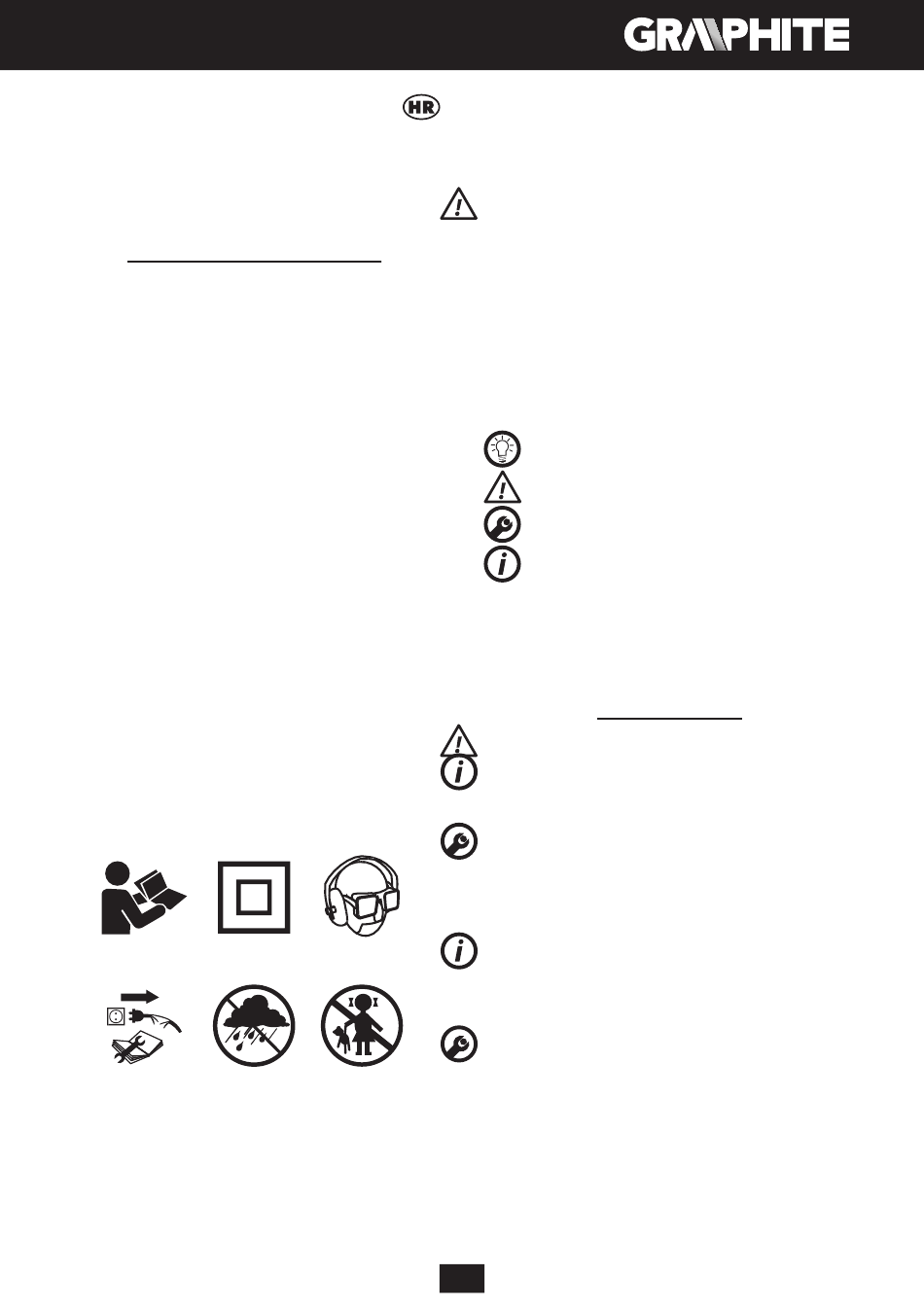

Objašnjenje korištenih piktograma.
1
4
Pročitajte upute za uporabu, poštujte upozorenja i sigurnosne
1.
uvjete koje su u njima sadržane.
Uređaj s izolacijom druge klase.
2.
Koristite sredstva individualne zaštite (zaštitne gogle, antifone,
3.
masku za zaštitu protiv prašine)
Izvadite mrežni kabel prije početka aktivnosti na podešavanju
4.
ili popravljanju alata.
Štitite od kiše.
5.
Držite van dohvata djece.
6.
2 3
5 6
KONSTRUKCIJA I NAMJENA
Udarni čekići su ručni električni alati s izolacijom II klase. Uređaj
pokreće jednofazni komutatorski motor, čija je brzina okretaja
reducirana pomoću zupčanog prijenosnika. Alati tog tipa se koriste
za radove u betonu, cigli i sličnim materijalima. Područja njihove
primjene su: izvođenje građevinarsko-adaptacijskih radova.
Električni alat se smije koristiti samo sukladno s njegovom
namjenom.
OPIS GRAFIČKIH STRANICA
Dolje navedeni brojevi se odnose na elemente uređaja koji se nalaze
na grafičkim stranicama tih uputa.
Prihvat alata SDS Max
1.
Prirubnica za pričvršćivanje
2.
Prsten za blokadu postavki dlijeta
3.
Gumb za blokadu prekidača
4.
Prekidač
5.
Štitnik motora
6.
Pomoćna ručka
7.
Gumb za blokadu pomoćne ručke
8.
* Moguće su razlike između crteža i proizvoda.
OPIS KORIŠTENIH GRAFIČKIH ZNAKOVA
POZOR
UPOZORENJE
MONTAŽA/POSTAVKE
INFORMACIJA
DIJELOVI I DODATNA OPREMA
Pomoćna ručka
1.
Dlijeta ( točkasto i plosnato)
2.
Tuba s mazivom
3.
Krpica
4.
Transportni kovčeg
5.

PRIPREMA ZA RAD

POSTAVLJANJE POMOĆNE RUČKE
Zbog sigurnosti ljudi za vrijeme uporabe čekića uvijek koristite
pomoćnu ručku.
Pomoćnu ručku možete postaviti u odabrani položaj na krugu
kućišta čekića, a ista posjeduje i stepenasto podešavanje svojeg
položaja.
• Popustite gumb za blokadu pomoćne ručke (8).
• Pomoćnu ručku (7) na krugu kućišta čekića okrenite u položaj koji
najviše odgovara vrsti planiranog rada.
• Odvucite od kućišta čekića i postavite odabrani položaj pomoćne
ručke (7) (crtež A).
• Stegnite gumb za blokadu pomoćne ručke (8) kako biste je
pričvrstili.
MONTAŽA I ZAMJENA RADNIH ALATA
Čekić je namijenjen za rad s radnim alatima koji imaju prihvat tipa
SDS Max. Prije početka rada očistite čekić i radne alate. Na rub
radnog alata stavite tanji sloj maziva (crtež B). Na taj način ćete
povećati trajnost uređaja.
Električni alat isključite iz mreže.
• Čekić naslonite na radionički stol.
• Primite prirubnicu za pričvršćivanje (2) prihvata SDS (1) i povucite
prema natrag, savladavajući otpor opruge (uvažavajte grafičke
znakove na prirubnici za pričvršćivanje).
• Valjak radnog alata stavite u prihvat, stavljajući ga sve dok ne
osjetite otpor (može se pokazati potrebnim da okrenete radni alat
tako da se nađe u pravilnom položaju) (crtež C).
• Oslobodite prirubnicu za pričvršćivanje (2), što će i pričvrstiti radni
alat.
• Radni alat je pravilno namješten ako ga ne možete izvaditi bez da
povučete prirubnicu za pričvršćivanje (2).
• Ako nakon stavljanja radnog alata prirubnica za pričvršćivanje
37
- 1 kom.
- 2 kom.
- 1 kom.
- 1 kom.
- 1 kom.
