M150 | DC + Puls Konverter
Durch Vorschalten dieses Moduls können unsere Leis-
tungsregler (230 V/AC oder 110 V/AC) M012, M028 + M028N
mit einer Gleichspannung oder einer Impulsbreiten-Steuerung
angesteuert werden (von Mikrocomputern oder PCs). Dieses
Modul wird an Stelle des Potentiometers angeschlossen. Gal-
vanische Steuerkreis-Trennung über Optokoppler. Die Ansteue-
rung kann wahlweise erfolgen (bei 230 V/AC): DC 1 - 5 V/DC,
3 - 12 V/DC, 6 - 24 V/DC. Oder TTL Rechteckimpulse 5 V/DC,
1 - 10 kHz, Impulsbreite ca. 10 - 90% PWM (pulse width modu-
lation). Die Regelung erfolgt durch Verändern der Impulsbreite.
EN
M150 | DC + Pulse Converter
By connecting this module in series, it is possible to
control our power control modules (230 V/AC or 110 V/AC)
M012, M028 + M028N (from microcomputers or PCs) with a DC
voltage or a pulse width modulation. This module is connected
at the spot of the potentiometer. Galvanic separation of the con-
trol circuit via optocouplers. Control may be done optionally (at
230 V/AC): 1 - 5 V/DC, 3 - 12 V/DC, 6 - 24 V/DC. Or TTL rectan-
gular pulses 5 V/DC, 1 - 10 kHz, pulse width approx. 10 - 90%
PWM (Puls width modulation). Regulation is done by changing
the pulse width.
ES
M150 | Convertidor corriente continua y de impulsos
Por preconectar este módulo, se pueden mandar nue-
stros módulos de regulación de potencia (230 V/AC o 110 V/
AC) M012, M028 + M028N con una tensión continua o una
modulación de impulsos en duración (por microordenadores o
PCs). Este módulo se debe conectar en lugar del potenciómetro.
Separación del circuito de mando galvánica por optoacoplado-
res. El mando se puede efectuar opcionalmente (con 230 V/
AC): 1 - 5 V/DC, 3 - 12 V/DC, 6 - 24 V/DC. O bien impulsos rec-
tangulares TTL 5 V/DC, 1 - 10 kHz, anchura de impulso aprox.
10 - 90% PWM. La regulación se efecuta por cambiar la anchura
de impulso.
FR
M150 | Convertisseur à courant continue et d'impul-
sions
Par intercaler ce module on peut commander nos modules
réglage de puissance (230 V/AC ou 110 V/AC) M012, M028
+ M028N avec une tension continue ou une modulation d'im-
pulsions en durée (par des micro-ordinateurs ou des PC`s). Il
faut raccorder ce module au lieu du potentiomètre. Séparation
galvanique du circuit de commande par coupleurs opto-électro-
niques. L'excitation se peut effectuer au choix (avec 230 V/AC):
1 - 5 V/DC, 3 - 12 V/DC, 6 - 24 V/DC. Ou d'impulsions carrées
TTL 5 V/DC, 1 - 10 kHz, durée d'impulsions env. 10 - 90% PWM.
Le réglage s'effectue par changer la durée d'impulsions.
NL
M150 | DC en Puls converter
Door het voorschakelen van deze module kunnen onze
vermogens regeling-modules (230 V/AC of 110 V/AC) M012,
M028 + M028N met een gelijkspanning of pulsbreedte sturing
aangestuurd worden (door middel van microcomputer of PC). Dit
moduul wordt aan de kontakten van de potmeter aangesloten.
Galvanische sturing scheiding via opto-coupler. U kunt kiezen
van de aansturing (bij 230 V/AC): 1 - 5 V/DC, 3 - 12 V/DC, 6 - 24
V/DC of TTL rechthoek-puls 5 V/DC, 1 - 10 kHz, bandbreedte
ca. 10 - 90% PWM. De regeling vindt plaats door het veranderen
van de bandbreedte.
PL
M150 | DC + Puls Konverter
Poprzez włączenie tego modułu do systemu można
sterować naszymi regulatorami mocy (230 V/AC lub 110 V/AC)
M012, M028 + M028N za pomocą napięcia stałego lub stero-
wania szerokością impulsu (PWM z mikrokomputerów lub kom-
puterów PC). Moduł ten jest podłączany w miejsce potencjome-
tru. Galwaniczne rozdzielanie obwodów sterujących za pomocą
transoptora. Rodzaj sterowania do wyboru (przy 230 V/AC): DC
1 - 5 V/DC, 3 - 12 V/DC, 6 - 24 V/DC. Albo impulsy prostokątne
TTL - 5 V/DC, 1 - 10 kHz, szerokość impulsu ok. 10 - 90% PWM
(pulse width modulation). Regulacja następuje poprzez zmianę
szerokości impulsu.
PT
M150 | DC e impulso Converter
Através intercalar este modulo podem os nossos mo-
dulos de regulador de potência (230 V/AC ou 110 V/AC) M012,
M028 + M028N com uma tensão contínua ou um comandio
de impulso largo serem comandados (de micro computador ou
PC). Este modulo é ligado em lugar do potenciómetro. Ciclo de
comando galvãnico separado sobre Optoacoplador. O excitar
pode facultivamente suceder (em 230 V/AC): 1 - 5 V/DC, 3 - 12
V/DC, 6 - 24 V/DC. Ou TTL impulso rectangular 5 V/DC, 1 - 10
kHz, Impulsos largos aprox. 10 - 90% PWM. A regulação resulta
através modificação da largura do impulso.
RU
M150 | Преобразователь постоянного
импульсного тока
Данный модуль преднозначен для управления наших
модулей (~230 Вольт или ~110 Вольт) М012, М028 + M028N
с помощью постоянного или импульсного напряжения
(от микрокомпьютера, или персонального компьютера).
Для этого нужно подключить данный модуль вместо
потенциометра. Гальванический разрыв цепи реализован с
помощью оптрона. По выбору можно применить управление
(при ~230 Вольт): постоянным напряжением 1 - 5 Вольт,
3 - 12 Вольт, 6 - 24 Вольт, или применить TTL импульсное
управление импульсами прямоугольной формы величиной
5 Вольт постоянного напряжения, частотой 1 - 10 кГц, с
шириной импульса прибл. 10 - 90% PWM. Регулировка
делается изменением ширины импульса.
www.kemo-electronic.de
1402639
1/4
P / Module / M150 / Beschreibung / 10042DU / KV040 / Einl. Ver. 003

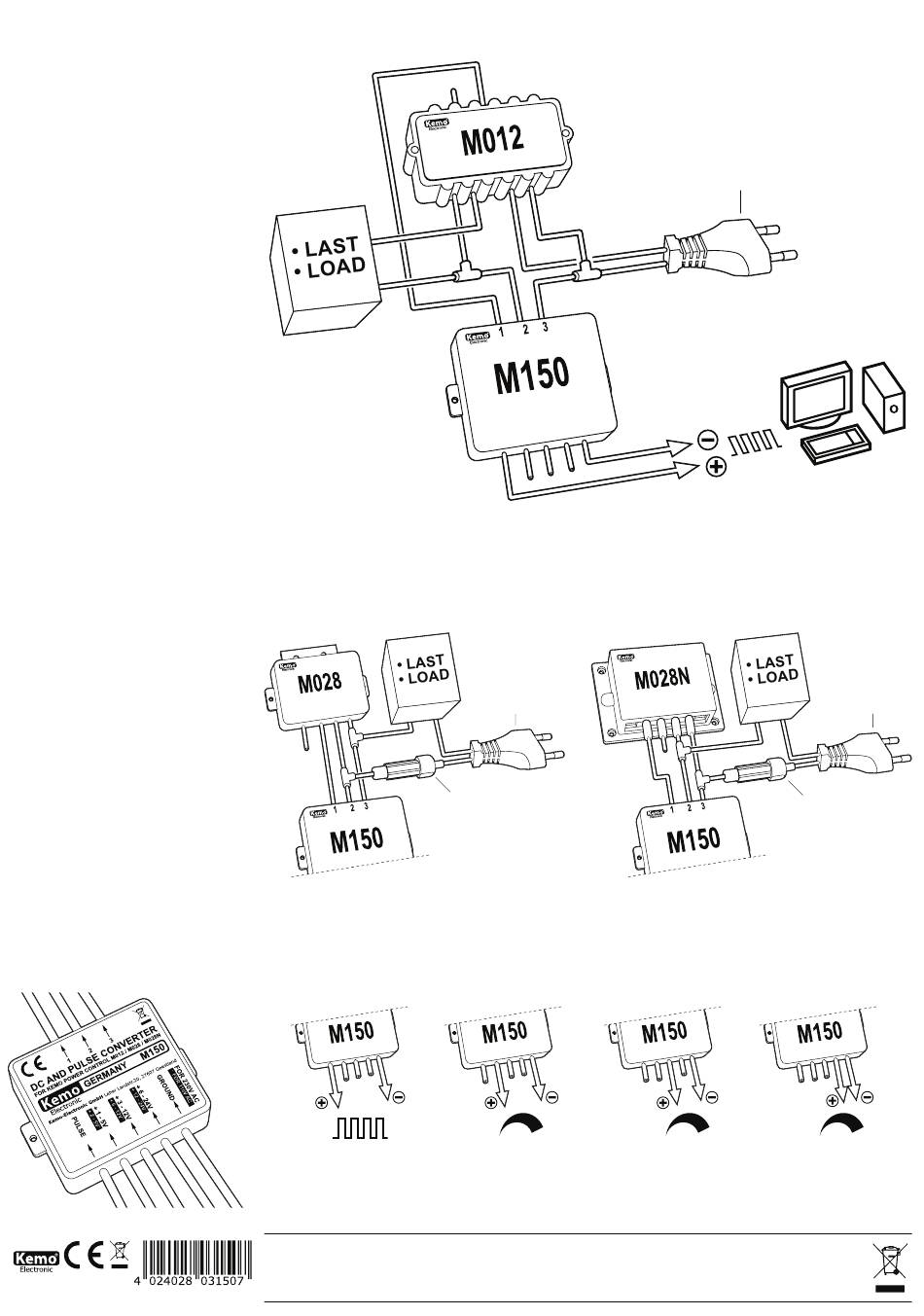

ANSCHLUSSBEISPIEL M012 | CONNECTION EXAMPLE OF M012
