MOTEUR ILMO SHORT

1 - Présentation du moteur ILMO
Ce moteur est PRÊT à L'EMPLOI. Tester la course du volet et vérifier qu'il s'arrête aux positions
haute et basse désirées. Le moteur ILMO est un moteur filaire avec réglage des fins de courses en
automatique. Il a besoin d'arriver en butée pour s'arrêter :
- En haut, lorsque les butées de lame finale sont arrêtées par l'entrée du coffre.
- En bas lorsque le tablier est arrêté par l'appui de fenêtre (les verrous Clicksur sont tendus).
Il calcule ses fins de courses lors de ses 4 premiers cycles (1 cycle = montée/descente) puis tous les
56 cycles. Le premier cycle est réalisé en usine et les 3 suivants sur le chantier. Si besoin (recoupe
des coulisses...) vous pouvez forcer le moteur à recalculer ses fins de courses.
2 - Réglages optionnels
Si les fins de course ne conviennent pas : remise à zéro des fins de course.

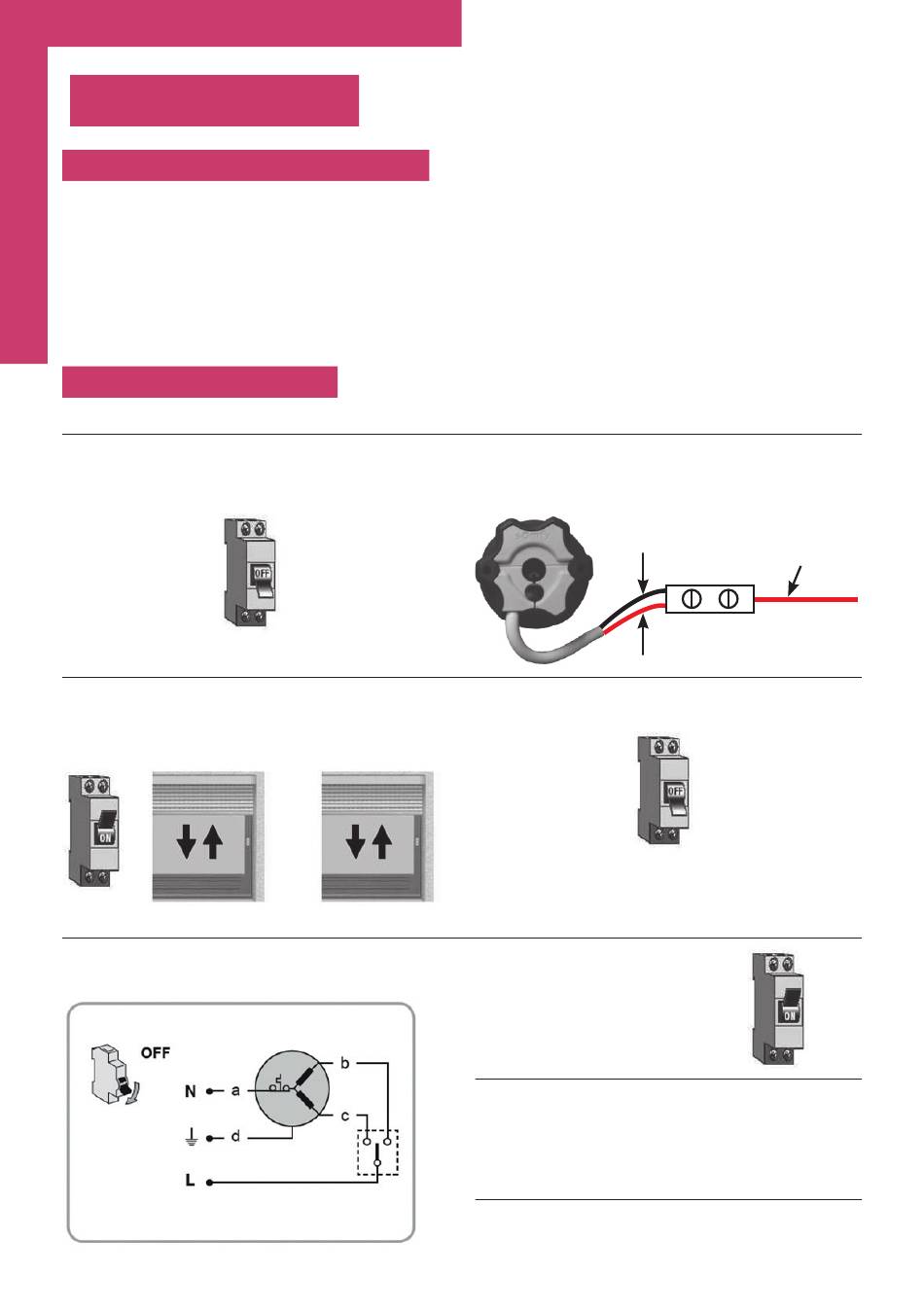

ÉTAPE 1 : Couper
l'installation.
ÉTAPE 3 : Enclencher l'alimentation de l'ins-
tallation. Le moteur va réaliser 2 va-et-vient
successifs pour indiquer que la remise à
zéro a été réalisée.
1er bref mouvement
ÉTAPE 5 : Rebrancher les 3 fils normalement
dans l'inverseur comme à l'origine.
8
l'alimentation de
+
2eme bref mouvement
ÉTAPE 2 :
Au niveau de l'interrupteur, débrancher
les fils Noir et Marron du moteur, et le fil de
l'alimentation. Puis, brancher ces 3 fils ensemble
sur un Domino.
Noir du moteur
Marron du moteur
ÉTAPE 4 : Couper
l'installation.
ÉTAPE 6 : Enclencher
l'alimentation de l'installation.
ÉTAPE 7 : Pour ajuster la fin de course haute
ou en cas de perturbation à la descente, vous
pouvez recouper légèrement les coulisses ou
mettre en place les buttées linteaux fournies
avec le volet.
ÉTAPE 8 : Réaliser 4 cycles complets afin
de valider les fins de courses. (1 cycle = 1
montée + 1 descente)
Phase de
l'alimentation
Marron
l'alimentation de
