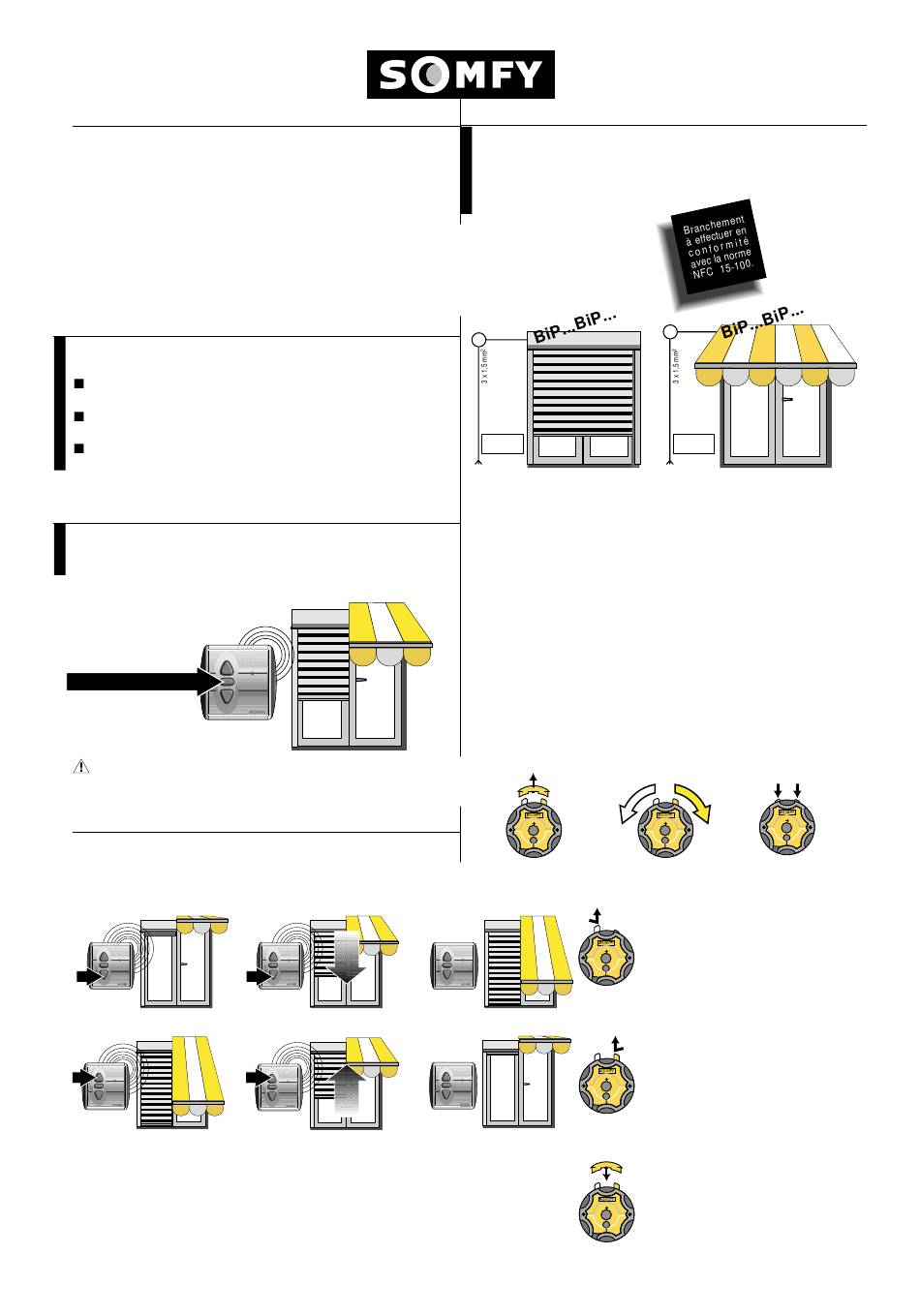

SOMFY LT50-RTS Mode D'emploi

AIDE A LA POSE réf 610245B
Moteur SOMFY LT50-RTS à programmer sur chantier
(récepteur radio intégré dans le moteur,
A L I M E N TAT I O N E L E C T R I Q U E
Avant toute programmation, votre moteur émet un "BIP" régulier
tant qu'il est sous tension, il fonctionne alors de la façon suivante :

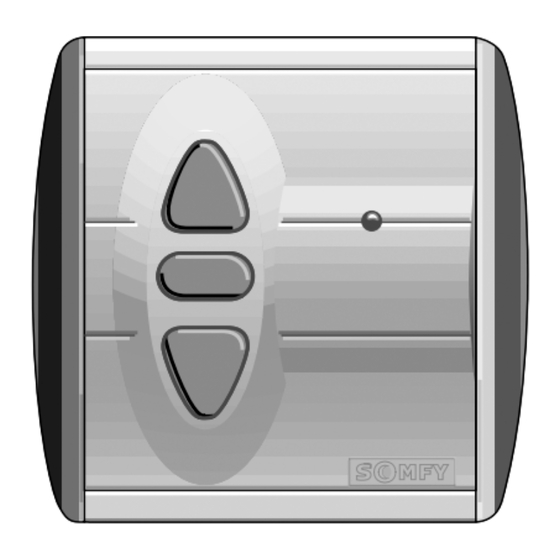

Fonctionnement à partir de n'importe quel émetteur
de type SL7070, Centralis RTS ou Telis.
Portée réduite (celle-ci peut varier entre 30 cm
et quelques mètres, en fonction de l'environnement du moteur).
Mode momentané (temps de fonctionnement du volet
ou du store = durée de l'ordre sur l'émetteur).
VERIFIER LE SENS DE ROTATION
Donner un ordre (montée ou descente) sur un émetteur
compatible RTS, à proximité du moteur. Vérifier si le moteur
tourne dans le bon sens par rapport à l'ordre donné.
Modification du sens de rotation :
5 secondes d'appui
PORTEE REDUITE
Cette opération ne peut se réaliser que si le moteur est en
portée réduite ou après une déprogrammation.
REGLER LES FINS DE COURSE
LT 50 RTS
fréquence 433,42 MHz).
BiP...BiP...BiP...
®
INFORMATION IMPORTANTE
Si votre installation comprend plusieurs systèmes (store ou volet
roulant) avec des LT50-RTS, il faut n'alimenter qu'un seul système
à la fois, pour éviter toute interférence entre plusieurs récepteurs RTS,
lors de la programmation des émetteurs ou du changement éventuel
du sens de rotation.
2
3 x 0,75 mm
SECTEUR
230V - 50 Hz
(Exemples non contractuels, le câblage dépend de la typologie du chantier)
Lorsqu'un émetteur sera programmé sur votre produit, le sens
de rotation ne pourra plus être modifié, il sera toujours identique
pour tous les émetteurs qui seront ensuite rajoutés dessus.
Il est donc important de vérifier dès à présent le sens de rotation
par rapport aux ordres envoyés depuis un émetteur.
Appuyer 5 secondes sur la touche "stop" d'un émetteur RTS :
le moteur LT-RTS émet un "BIP" long de 3 secondes pour indiquer
qu'il a pris en compte le changement de sens de rotation.
Bouton
blanc
Pour régler les fins de course du moteur, il faut d'abord repérer quel
bouton de réglage correspond à la montée ou à la descente du système.
3 x 0,75 mm 2
SECTEUR
230V - 50 Hz
Bouton
jaune
Ordre de "descente" maintenu
jusqu'à la position basse désirée.
Arrêt de l'ordre, puis appui
sur le bouton de réglage
correspondant pour mise
en mémoire de cette position.
Ordre de "montée" maintenu
jusqu'à la position haute désirée.
Arrêt de l'ordre, puis appui
sur le bouton de réglage
correspondant pour mise
en mémoire de cette position.
Vérification du fin de course bas.
Vérification du fin de course haut.
