Installer Les Bras Gauche Et Droite - Racing RAC173PTIL-A Manuel D'instructions

Bras de fixation
Boulon à tête
hexagonale
Rondelle
Φ8x Φ24x2
Fig. 6 Fig. 7

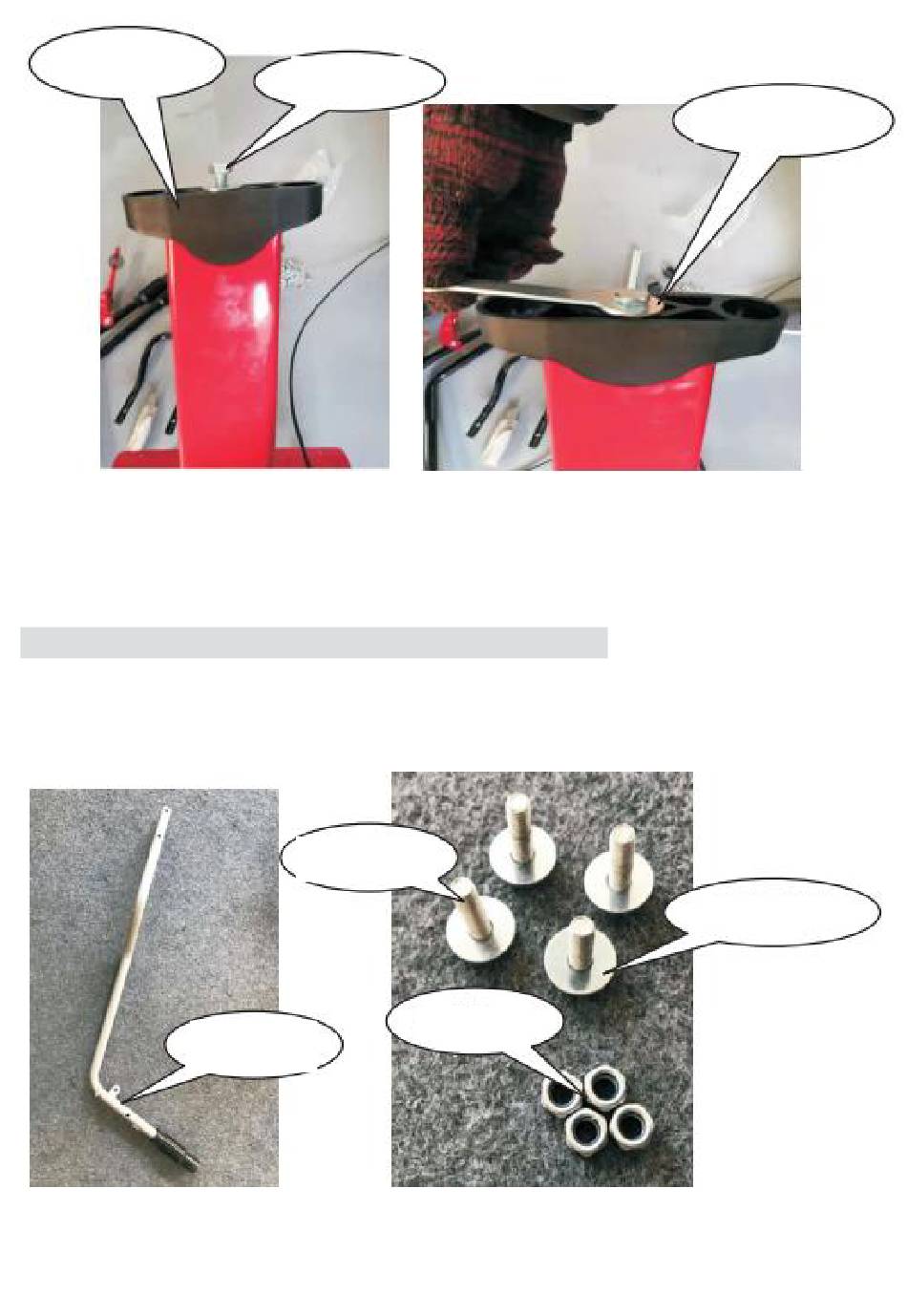

INSTALLER LES BRAS GAUCHE ET DROITE

Verrouiller les boulons M8x30 et les rondelles Φ8xΦ24x2 qui se trouvent dans le sac d'outils, et
retirer les écrous M8 (Fig. 9). Insérer le bras gauche dans l'orifice de fixation de bras, aligner en
position, installer les boulons à tête hexagonale M8 x 30 et les rondelles sur le bras et son support,
les fixer avec les écrous M8 avant de serrer. Répéter les opérations ci-dessus pour la poignée
droite.
Boulon à tête
hexagonale
Rondelle Φ8xΦ4x2
Ecrou M8
Poignée
gauche
Fig. 8 Fig. 9
