3. Panneau de commande

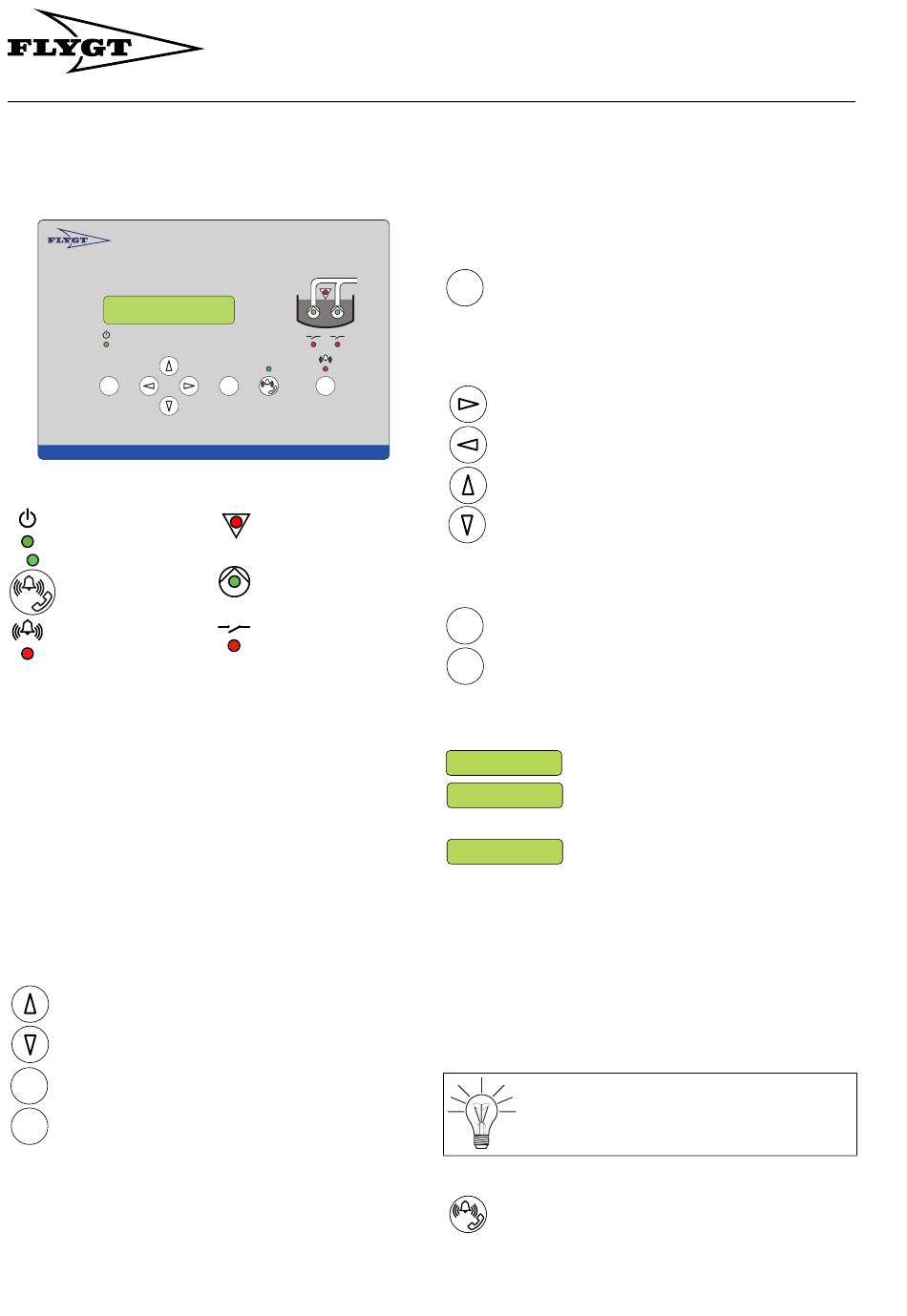

Illustration : Panneau de commande
Esc
Pump Control Unit
Diodes du panneau de commande
Diode Alimentation
Diode Etat de
communication
Diode Etat d'alarme
(Référence : « Contrôler l'état sur le panneau de
commande » page 33 pour une explication des fonctions
des diodes).
Touches sur le panneau de commande
Les touches sont utilisées pour naviguer dans les menus
et modifier les valeurs des paramètres. A chaque
menu correspond un indicateur, par exemple « 18 ».
•
Cet indicateur n'apparaît que pendant 3 secondes.
•
Un tiret bas après le dernier chiffre indique un sous-
menu, par exemple : « 2_ ».
(Référence : « Liste des menu » page 39 pour la liste
complète des menus).
Affichage d'un menu
Utiliser la flèche Vers le haut pour revenir
en arrière d'un menu à la fois.
Utiliser la flèche Vers le bas pour avancer d'un
menu à la fois.
Appuyer sur OK pour afficher le premier menu
OK
d'un groupe de sous-menus.
Appuyer sur ESC pour retourner au
Esc
dernier menu affiché dans le groupe de menus
précédent.
OK
Reset
APP 521
Diode Niveau haut
Diode Etat pompe
Diode Etat relais
Modification d'un paramètre
Afficher le menu approprié comme indiqué ci-dessus,
puis :
Appuyer sur OK. Soit :
OK
• Un curseur clignotant apparaît, soit
• Le texte « Lecture seule » s'affiche.
Si la valeur est numérique, avancer jusqu'à la position
désirée.
Utiliser la touche Flèche vers la droite pour
avancer.
Reculer avec la Flèche vers la gauche.
Pour choisir une valeur supérieure, appuyer sur
la flèche Vers le haut.
Pour choisir une valeur inférieure, appuyer sur la
flèche Vers le bas.
En ce qui concerne les messages, l'option disponible
suivante est affichée au lieu d'une valeur.
Appuyer sur OK pour sauvegarder la valeur
OK
indiquée.
Appuyer sur Echappement pour quitter le
Esc
menu sans sauvegarder.
Lorsqu'une valeur est sauvegardée, le résultat est
indiqué par l'un des messages suivants :
Valeur
La valeur est enregistrée.
sauvegardée
La valeur est au-dessous de la plage
Valeur basse (xx)
autorisée (xx).
Saisir une valeur plus élevée.
La valeur est au-dessus de la plage
Valeur haute (yy)
autorisée (yy).
Saisir une valeur plus faible.
Afficher les menus d'installation et de service
Pour afficher les menus utilisés uniquement pendant
l'installation ou le service :
•
Sélectionner « Oui » dans le menu Afficher plus de
menus (16).
•
Si la fonction mot de passe est activée, entrer au lieu
de cela le mot de passe.
Si l'écran reste inactif pendant 10 minutes :
• le rétroéclairage s'éteint.
• Seuls les menus par défaut s'affichent.
Diverses touches.
Alterner entre la gestion des alarmes à distance
ou en local. (Référence : « Désactiver
provisoirement les alarmes » page 35).
8
Panneau de commande
