Contrôle des Etats et Alarmes
11. Contrôle des Etats et Alarmes
11.1. Contrôler l'état sur le panneau de commande
L'état est indiqué par des diodes sur le panneau de commande de l'unité RTU.

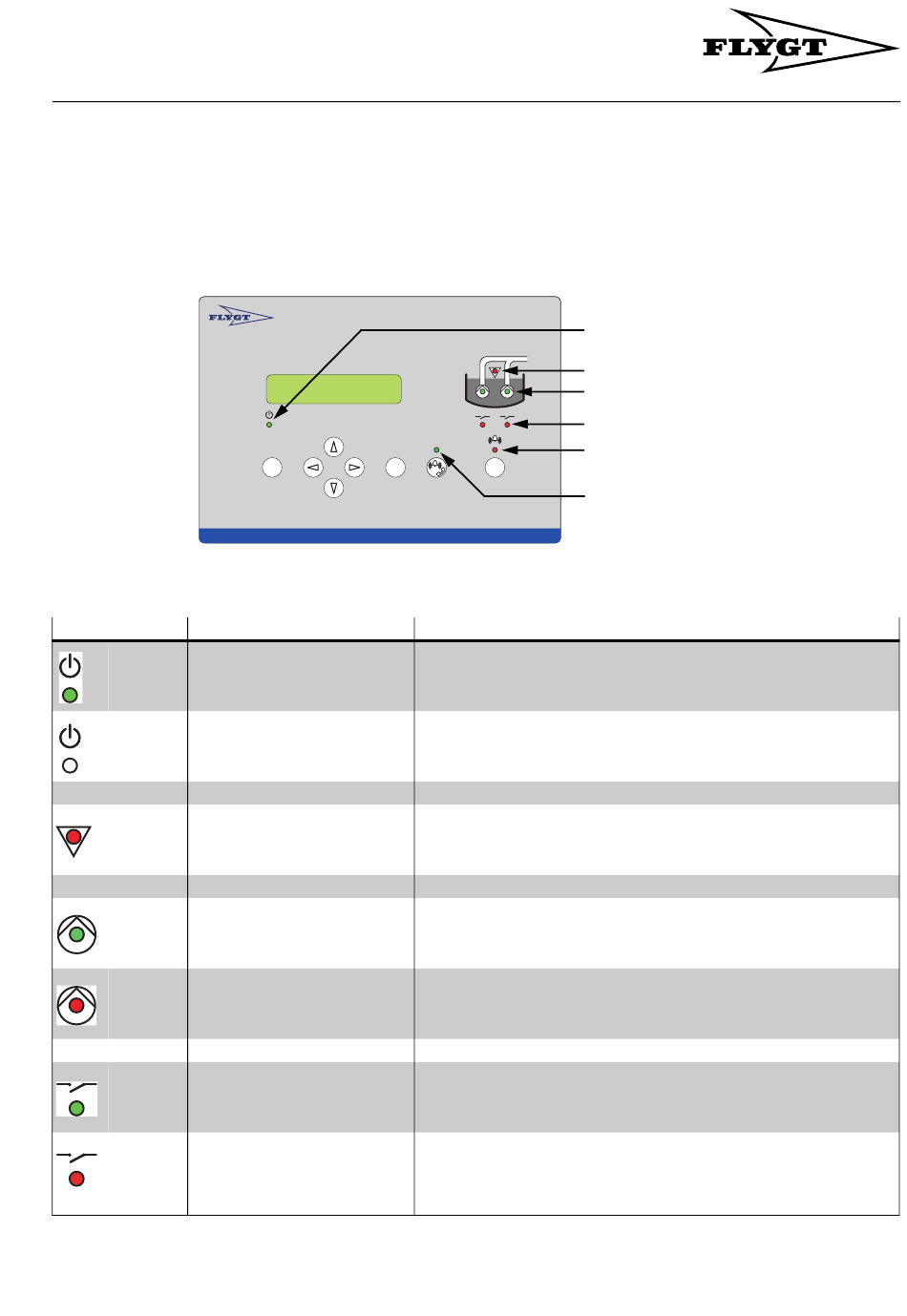

Illustration : Diodes situées sur le panneau de commande.
Pump Control Unit
Contrôler l'état
Diode
Description
L'alimentation électrique est
Vert
connectée.
Eteint
Le niveau est élevé dans le
Rouge
puisard.
Le signal de retour en
Vert
provenance du relais de la
pompe est activé.
Rouge
La pompe est défectueuse.
L'automate a fait démarrer la
Vert
pompe.
Rouge
La pompe est bloquée
clignotant
Esc
OK
Explications
Causes possibles :
• L'alimentation électrique est coupée
• Un fusible est grillé.
Le niveau dans le puisard dépasse :
• le commutateur de niveau haut ou
• La limite d'alarme Niveau haut pour le capteur analogique
La pompe fonctionne.
Causes possibles :
• Température excessive dans la pompe.
• Le disjoncteur de protection du moteur a déclenché.
Le relais de pompe est activé.
Causes possibles :
• 230 V Défaut alimentation
• Le démarrage de la pompe est retardé suite à un défaut
d'alimentation.
Diode Alimentation
Diode Niveau haut
Diode Etat pompe
Diode Etat relais
Diode Etat d'alarme
Reset
Diode communication
APP 521
33
