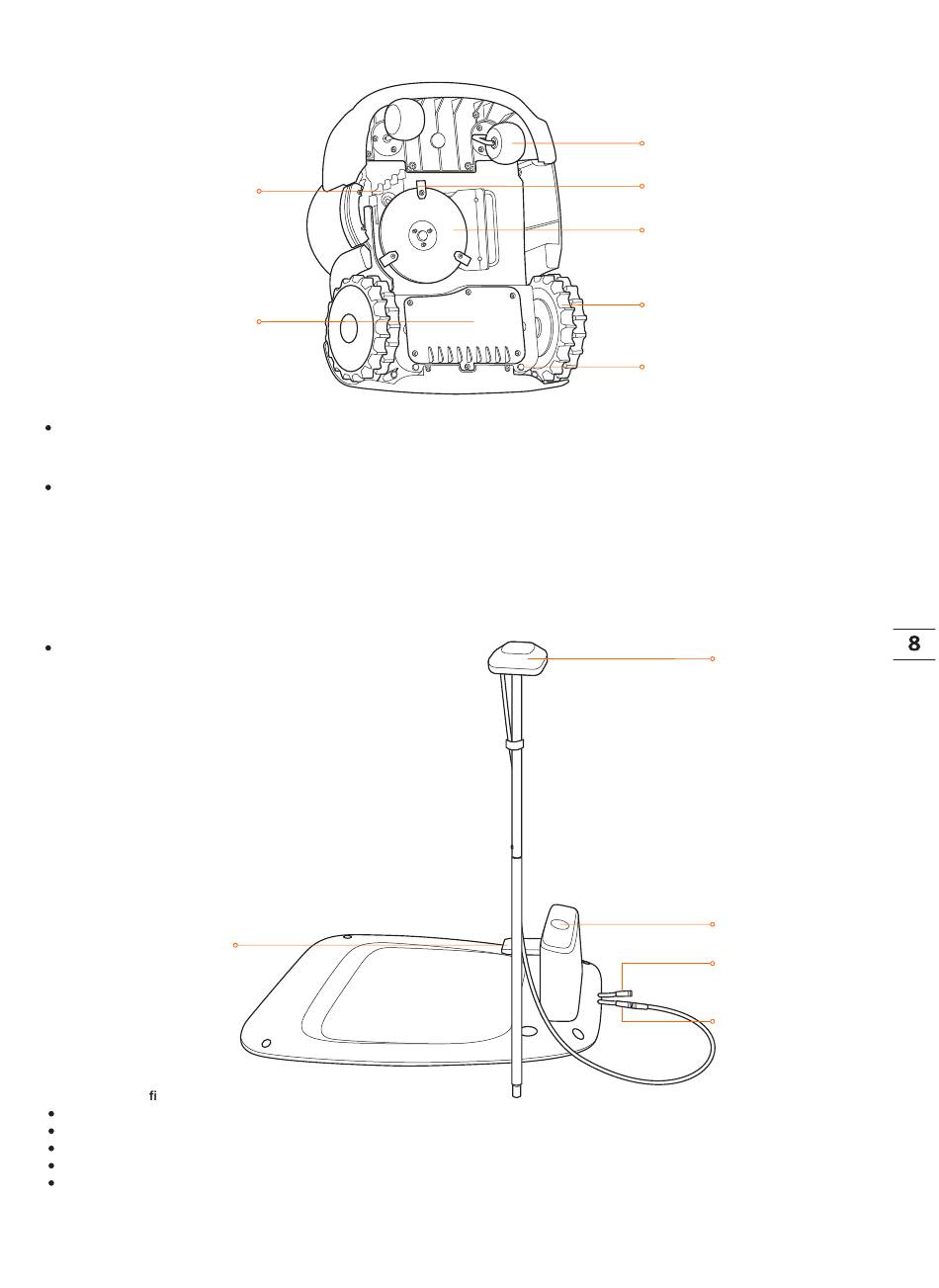

Vue de dessous

Carter de lame
Compartiment de la batterie
Lame : Les lames peuvent tourner librement après avoir été fixées au disque de lame. Lors de la tonte, le disque à lames rotatives
génère une force centrifuge pour maintenir les lames pointées vers l'extérieur afin que les lames puissent couper l'herbe. Lorsqu'elle
heurte un obstacle, la lame tourne à l'intérieur. Voir 4.2 Remplacement des lames pour le guide de remplacement.
Disque de coupe : La hauteur du disque de coupe s'ajuste via l'application Navimow. Voir Comment modifier la hauteur de
coupe dans 3.6 Paramètres (tondeuse).
REMARQUE : Sortie de drainage : si la tondeuse tombe dans l'eau, retirez-la immédiatement et placez la tondeuse avec le côté droit
orienté vers le haut pour la vider. Ne plongez jamais la tondeuse dans l'eau, sinon les composants pourraient être endommagés et la
garantie limitée sera annulée.

Borne de rechargement et antenne GNSS

Antenne GNSS : Reçoit des signaux satellites pour améliorer
la précision de positionnement de la tondeuse.
Voir 1.6 Fonctionnement de l'EFLS pour plus de détails.
Bande de contact
Couleur et signi cation de l'indicateur LED :
Vert palpitant : la tondeuse est en charge.
Vert fixe : la tondeuse est complètement chargée et se trouve dans la borne de rechargement.
Bleu fixe : la tondeuse n'est pas dans la borne de rechargement.
Jaune clignotant : l'antenne GNSS n'est pas connectée à la borne de rechargement.
Rouge clignotant : erreur de borne de rechargement. Veuillez contacter le service après-vente.
REMARQUE : Si l'antenne GNSS a un signal faible en raison de bâtiments ou d'arbres environnants, la tondeuse ne fonctionnera pas
correctement. Vous devez trouver un meilleur endroit pour l'antenne jusqu'à ce que l'indicateur LED devienne vert/bleu. Si aucun
endroit approprié ne peut être trouvé, Segway recommande d'acheter le kit d'extension d'antenne pour l'installation sur le toit/mur.
Roue avant
Lame
Disque de coupe
Roue arrière/moteur de moyeu
Sortie de drainage
Antenne GNSS
Voyant LED
Interface d'alimentation
Interface d'antenne
