3
Commande
Elé- Symbole Définition
ment
1 Affichage de valeur (température actuelle) :
• Température ambiante lorsqu'une com-
mande à distance est installée pour le cir-
cuit de chauffage actuel.
• Température de la source de chaleur si
aucune commande à distance n'est instal-
lée.
2 – Ligne d'info : affichage du jour, du jour de la
semaine et de la date.
3 Affichage de température supplémentaire :
température extérieure, température du cap-
teur solaire ou d'un système d'eau chaude
sanitaire.
Pour la ventilation : affichage du niveau de
ventilation.
Pour la ventilation : protection antigel (ventila-
tion réduite).
4 – Texte d'information : par ex. la désignation de
la température actuelle affichée ( fig. 4,
[1]). En cas de défaut, une information cor-
respondante s'affiche jusqu'à ce que le défaut
soit éliminé.
5 Le verrouillage des touches est actif (mainte-
nir la touche eau chaude sanitaire et le bou-
ton de sélection pour activer ou désactiver le
verrouillage des touches).
8
Elé- Symbole Définition
ment
6 Infographie : la pompe solaire fonctionne.
Infographie : la production d'eau chaude sani-
taire est active
Infographie : désinfection thermique de l'eau
chaude sanitaire active
Infographie : eau chaude sanitaire supplémen-
taire active
Infographie : chauffage de la piscine actif
Infographie : chauffage actif
Infographie : refroidissement actif
Infographie : interruption par le fournisseur
d'électricité
Infographie : entrée externe active (com-
mande à distance)
infographie : mode congés actif
Infographie : programme horaire actif
Infographie : fonction Smart Grid active
Infographie : séchage de dalle actif
Infographie : chauffage d'appoint électrique
actif
Infographie : délesteur actif
Infographie : générateur de chaleur supplé-
mentaire actif
Infographie : fonction de dégivrage active
Infographie : compresseur (pompe à chaleur)
actif
7 Mode de ser- Mode de fonctionnement : [Mode optimisé]
vice aucun programme horaire actif.
Mode de fonctionnement : [Programme 1] |
[Programme 2] mode automatique actif
(selon le programme horaire) avec le circuit
de chauffage affiché.
Mode de fonctionnement : mode chauffage
actif.
Mode de fonctionnement : mode veille actif.

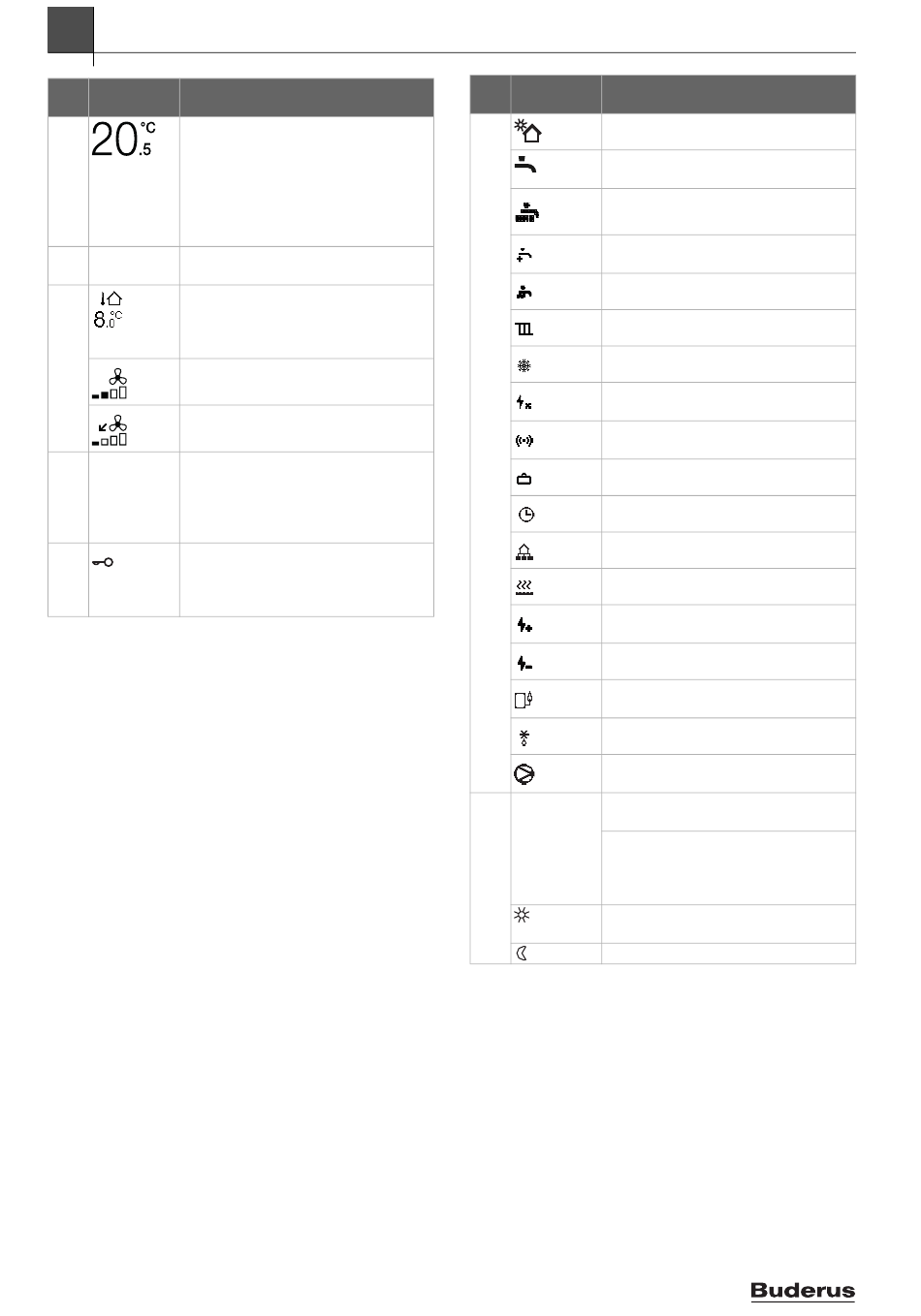

Tab. 3 Symboles à l'écran
Un aperçu de la structure du menu principal et de la position des diffé-
rents points de menus est représenté à la fin du présent document.
Un aperçu des points du menu info est disponible à la fin du présent
document. Des informations sur l'état de la pompe à chaleur peuvent
être consultées rapidement via le menu info.
Les descriptions suivantes sont basées sur l'affichage standard
( fig. 4).
3.2.2

Mise hors tension

Le tableau de commande est alimenté en tension via l'interface BUS et
reste normalement enclenché. Le système n'est arrêté que temporaire-
ment, par ex. pour le nettoyage des filtres. Le système est intégralement
désactivé et ne bénéficie d'aucune protection antigel lorsque le système
est mis hors service.
