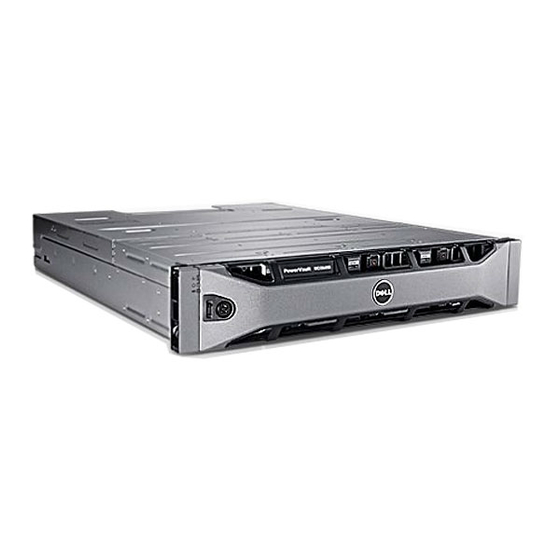

Dell PowerVault MD3600i Guide D'installation Et De Dépannage Du Matériel
Masquer les pouces
Voir aussi pour PowerVault MD3600i:
- Manuel du propriétaire (318 pages) ,
- Mise en route (222 pages) ,
- Guide de déploiement (86 pages)
Manuels Connexes pour Dell PowerVault MD3600i
Sommaire des Matières pour Dell PowerVault MD3600i
- Page 1 Matrices de stockage Dell PowerVault MD3600i et MD3620i à clusters de basculement Microsoft Windows Server Guide d'installation et de dépannage du matériel...
-
Page 2: Remarques Et Précautions
D'autres marques et noms commerciaux peuvent être utilisés dans ce document pour faire référence aux entités revendiquant la propriété de ces marques ou de ces noms de produits. Dell Inc. rejette tout intérêt propriétaire dans les marques et les noms commerciaux autres que les siens. -
Page 3: Table Des Matières
Table des matières Introduction ......Présentation ......Solution de cluster . - Page 4 ... . Connexion d'un cluster PowerEdge à plusieurs systèmes de stockage PowerVault MD3600i ou MD3620i ..Préparation des systèmes pour la mise en cluster .
-
Page 5: Introduction
Introduction Ce document fournit des informations sur l'installation et la gestion de votre solution de cluster à l'aide des systèmes de stockage Dell PowerVault MD3600i et MD3620i. Il est destiné aux professionnels de l'informatique expérimentés appelés à configurer la solution de cluster, ainsi qu'aux techniciens de maintenance qualifiés chargés des procédures de mise à... -
Page 6: Solution De Cluster
Pour obtenir une liste des systèmes d'exploitation, composants matériels et pilotes ou versions de micrologiciel recommandés pour le cluster de basculement Dell Windows Server, voir le document Dell Cluster Configuration Support Matrices (Tableaux des configurations prises en charge par les clusters Dell) sur le site dell.com/ha. -
Page 7: Exigences Du Cluster
Dell Windows Server, voir le document Dell Cluster Configuration Support Matrices (Tableaux des configurations prises en charge par les clusters Dell) sur le site dell.com/ha. Introduction... -
Page 8: Stockage Du Cluster
Tableau 1-2. Configuration requise pour le stockage du cluster Composants Configuration minimale matériels Systèmes de stockage Un boîtier RAID Dell PowerVault MD3600i ou MD3620i. pris en charge Toute combinaison de boîtiers d'extension Dell PowerVault MD1200 et/ou MD1220 (sept au maximum). REMARQUE : le nombre de disques durs ne doit pas dépasser... -
Page 9: Logiciels De Gestion Du Stockage Du Cluster
Dell PowerVault Modular Disk Storage Manager Le logiciel s'exécute sur la station de gestion ou sur tout hôte relié à la matrice pour une gestion centralisée des boîtiers RAID PowerVault MD3600i et MD3620i. Vous pouvez utiliser Dell PowerVault Modular Disk Storage Manager (MDSM) pour de nombreuses tâches, telles que la création de... - Page 10 Fonctions avancées Les systèmes de stockage RAID PowerVault MD3600i et MD3620i présentent les fonctionnalités avancées suivantes : • Cliché de disque virtuel : capture une image à l'instant T d'un disque virtuel pour les sauvegardes, les tests ou le traitement de données, sans...
-
Page 11: Configurations De Cluster Prises En Charge
Configurations de cluster prises en charge Figure 1-1. Configuration d'un cluster à connexion directe Matrice de stockage Module de Réseau d'en- contrôleur RAID treprise, public MD36xxi 0 Module de ou privé contrôleur RAID MD36xxi 1 Introduction... - Page 12 Figure 1-2. Configuration d'un cluster redondant à connexion réseau Matrice de stockage Réseau d'en- Module de treprise, public contrôleur RAID ou privé MD36xxi 0 Module de contrôleur RAID MD36xxi 1 REMARQUE : la configuration peut comporter jusqu'à 64 nœuds. Les nœuds peuvent être : •...
-
Page 13: Autres Documents Utiles
• Le document Dell Cluster Configuration Support Matrices (Tableaux des configurations prises en charge par les clusters Dell) répertorie les systèmes d'exploitation, composants matériels et versions de pilote ou de micrologiciel recommandés pour le cluster de basculement Dell Windows Server. - Page 14 Le document Dell PowerVault MD3600i and MD3620i Storage Arrays • Owner's Manual (Manuel du propriétaire des matrices de stockage Dell PowerVault MD3600i et MD3620i) contient des informations sur les caractéristiques du système, ainsi que des instructions relatives au dépannage et à l'installation ou au remplacement de composants.
-
Page 15: Câblage Du Matériel Du Cluster
électriques. La figure 2-1 présente le câblage électrique recommandé pour une solution de cluster comprenant deux systèmes Dell PowerEdge et un système de stockage. Pour garantir la redondance de l'alimentation, les blocs d'alimentation principaux de tous les composants sont regroupés sur un ou deux circuits, et les blocs d'alimentation redondants sur un circuit différent. - Page 16 Figure 2-1. Exemple de câblage électrique module de contrôleur module de RAID contrôleur MD36xxi 0 RAID MD36xxi 1 blocs d'alimentation redondants sur blocs d'alimentation principaux sur une barrette d'alimentation en CA une barrette d'alimentation en CA (ou une unité de distribution électrique (ou une unité...
-
Page 17: Câblage Des Réseaux Public Et Privé
Câblage des réseaux public et privé Les cartes réseau des nœuds du cluster permettent au moins deux connexions réseau pour chaque nœud. Ces connexions sont décrites dans le tableau 2-1. Tableau 2-1. Connexions réseau Connexion réseau Description Réseau public Toutes les connexions vers le réseau local client. Pour que le basculement vers le réseau privé... -
Page 18: Câblage Du Réseau Public
Figure 2-2. Exemple de câblage réseau réseau public carte du réseau privé réseau privé nœud de cluster 1 nœud de cluster 2 Câblage du réseau public Toute carte réseau prise en charge par un système exécutant TCP/IP peut être utilisée pour établir la connexion avec les segments du réseau public. Vous pouvez installer des cartes réseau supplémentaires pour ajouter d'autres segments de réseau public ou pour assurer la redondance en cas de défaillance d'une carte réseau principale ou d'un port du commutateur. -
Page 19: Utilisation De Cartes Réseau À Deux Connecteurs Pour Le Réseau Privé
Tableau 2-2. Composants matériels et connexions pour un réseau privé Méthode Composants matériels Connexion Commutateur réseau Cartes réseau et Suivant le matériel que vous commutateurs Ethernet possédez, connectez les câbles Gigabit ou 10 Gigabit CAT5e ou CAT6, les câbles optiques multimode avec les connecteurs locaux LC (Local Connector), ou les câbles Twinax entre les cartes réseau... -
Page 20: Regroupement (« Teaming ») Des Cartes Réseau
Ethernet). Pour la gestion hors bande, reliez les ports Ethernet de la matrice de stockage au réseau public. REMARQUE : il est recommandé de configurer Dell PowerVault MD3600i et MD3620i pour la gestion hors bande. Câblage du matériel du cluster... -
Page 21: Câblage Du Cluster Dans Une Configuration À Connexion Directe
Câblage du cluster dans une configuration à connexion directe Dans une configuration à connexion directe, chaque nœud du cluster est directement connecté aux modules contrôleurs RAID du PowerVault MD3600i ou MD3620i. Cette connexion est réalisée à l'aide de deux câbles réseau et d'une seule carte réseau à... - Page 22 Figure 2-3. Configuration d'un cluster à connexion directe réseau public réseau privé nœud de nœud de cluster 1 cluster 2 port de gestion port SAS « Out » (2) Ethernet (2) module de contrôleur module de contrôleur RAID MD36xxi 0 RAID MD36xxi 1 REMARQUE : le port SAS «...
-
Page 23: Câblage Du Cluster Dans Une Configuration Avec Connexion À Un Réseau
Câblage du cluster dans une configuration avec connexion à un réseau Dans une configuration avec connexion à un réseau, chaque nœud du cluster est connecté au système de stockage. Cette connexion est réalisée au moyen de commutateurs Ethernet 1 Gb standard redondants pour réseaux SAN IP et d'une seule carte réseau iSCSI à... - Page 24 2 Connectez le cluster au réseau iSCSI : Reliez la carte réseau iSCSI 1 (ou port réseau 1) du nœud 1 au commutateur réseau 1 à l'aide d'un câble réseau. Reliez la carte réseau iSCSI 2 (ou port réseau 2) du nœud 1 au commutateur réseau 2 à...
- Page 25 Figure 2-4. Configuration d'un cluster à connexion réseau réseau public réseau privé 2 à n nœuds de cluster SAN IP (double commu- tateur Ethernet Gigabit) (2) port SAS « Out » (2) port de gestion Ethernet (2) module de contrôleur module de contrôleur RAID MD36xxi 1 RAID MD36xxi 0...
-
Page 26: Connexion D'un Cluster Poweredge À Plusieurs Systèmes De Stockage Powervault Md3600I Ou Md3620I
Les systèmes de clusters PowerEdge prennent en charge des configurations incluant plusieurs systèmes de stockage PowerVault MD3600i ou MD3620i reliés à des systèmes en cluster. Dans ce scénario, le logiciel Microsoft Failover Cluster peut faire basculer les disques de n'importe quel système de stockage partagé... - Page 27 Figure 2-5. Configuration d'un cluster avec connexion à un réseau incluant plusieurs matrices de stockage réseau public réseau privé 2 à n nœuds de cluster SAN IP (double commutateur matrice de stockage 1 Ethernet Gigabit) (2) matrice de stockage 2 module de contrôleur module de contrôleur RAID MD36xxi 1...
- Page 28 Lorsque vous reliez plusieurs systèmes de stockage PowerVault MD3600i et MD3620i au cluster, les règles suivantes s'appliquent : • Il ne faut pas dépasser quatre systèmes de stockage Power Vault MD3600i et MD3620i par cluster. • Les systèmes de stockage partagés et les versions de micrologiciel doivent être identiques.
-
Page 29: Préparation Des Systèmes Pour La Mise En Cluster
3 à l'étape 7 et l'étape 10 à l'étape 12, consultez la section « Preparing your systems for clustering » (Préparation des systèmes pour la mise en cluster) du manuel Dell Failover Clusters with Microsoft Windows Server 2008 Installation and Troubleshooting Guide (Guide d'installation et de dépannage des clusters de... - Page 30 Pour plus d'informations, consultez la section « Selecting a Domain Model » (Sélection d'un modèle de domaine) du manuel Dell Failover Clusters with Microsoft Windows Server 2008 Installation and Troubleshooting Guide (Guide d'installation et de dépannage des clusters de basculement Dell dans une installation Microsoft Windows Server 2008) sur le site support.dell.com/manuals.
- Page 31 8 Sélectionnez un des systèmes, puis formez un nouveau cluster de basculement en configurant son nom, son adresse IP de gestion et sa ressource quorum. Pour plus d'informations, voir « Préparation des systèmes pour la mise en cluster » à la page 29. REMARQUE : pour les clusters de basculement Windows Server 2008, exécutez Cluster Validation Wizard (Assistant Validation de cluster)
-
Page 32: Présentation De L'installation
Présentation de l'installation Chaque nœud d'un cluster de basculement Dell Windows Server doit être doté des mêmes versions, éditions, Service Packs et architectures de processeur que le système exécutant Windows Server. Par exemple, vous pouvez configurer tous les nœuds de votre cluster à l'aide de Windows Server 2008 R2, Enterprise Edition x64. -
Page 33: Installation Des Cartes Réseau Iscsi
Pour obtenir une liste des systèmes d'exploitation, composants matériels et pilotes ou versions de micrologiciel recommandés pour le cluster de basculement Dell Windows Server, voir le document Dell Cluster Configuration Support Matrices (Tableaux des configurations prises en charge par les clusters Dell) sur le site dell.com/ha. -
Page 34: Installation De L'initiateur Logiciel Iscsi Microsoft
3 Sélectionnez Change adapter settings (Modifier les paramètres de l'adaptateur) (pour Windows Server 2008 R2) ou Gérer les connexions réseau (pour Windows Server 2008). 4 Effectuez un clic droit sur la connexion réseau à configurer, puis sélectionnez Properties (Propriétés). 5 Dans l'onglet Général (Général) (pour une connexion locale) ou Networking (Réseau) (pour toutes les autres connexions), sélectionnez Internet Protocol (Protocole Internet) (TCP/IP), puis sur Properties (Propriétés). -
Page 35: Installation Du Logiciel De Gestion De Stockage
PowerVault MD3600i ou MD3620i. REMARQUE : pour plus d'informations sur les fournisseurs des services Microsoft VDS et Microsoft VSS, voir le document Dell PowerVault MD3600i and MD3620i Storage Arrays Owner's Manual (Manuel du propriétaire des matrices de stockage Dell PowerVault MD3600i et MD3620i). - Page 36 4 Sélectionnez l'une des options d'installation suivantes : • Full (Complète - recommandée) : ce paquet permet d'installer le logiciel noyau, les fournisseurs et les utilitaires. II comprend l'agent de stockage hôte requis, le logiciel MPIO, MD Storage Manager, les fournisseurs et des utilitaires facultatifs. •...
-
Page 37: Configuration Du Système De Stockage Partagé
Configuration du système de stockage partagé Avant d'entamer la configuration iSCSI, vous devez remplir la « Fiche de configuration iSCSI » à la page 77. La collecte ce type d'informations relatives au réseau en amont de la configuration permet de gagner du temps. Terminologie Le tableau suivant présente la terminologie utilisée dans la description des opérations de configuration iSCSI décrites dans la suite de cette section. - Page 38 Fonctionnement de l'authentification CHAP Que signifie CHAP ? CHAP (Challenge Handshake Authentication Protocol) est une méthode d'authentification iSCSI facultative par laquelle la matrice de stockage (cible) authentifie les initiateurs iSCSI du serveur hôte. Deux types d'authentification CHAP sont pris en charge : authentification CHAP unidirectionnelle et authentification CHAP mutuelle.
- Page 39 Définition des types d'authentification CHAP Pour résumer les différences entre les authentifications CHAP unidirectionnelle et mutuelle, voir le tableau 3-2. Tableau 3-2. Définition des types d'authentification CHAP Type d'authentification Description CHAP Authentification Définit des comptes que les initiateurs iSCSI utilisent pour CHAP se connecter à...
- Page 40 à configurer. Cliquez sur Start→ All Programs→ Dell→ MD Storage Software→ Modular Disk Configuration Utility (Démarrer→ Tous les programmes→ Dell→ MD Storage Software→...
- Page 41 4 Sélectionnez la méthode selon laquelle l'utilitaire doit détecter les matrices de stockage à configurer puis cliquez sur Next (Suivant). • Automatic Discovery (Détection automatique) : cette option permet de repérer sur le sous-réseau local toutes les matrices de stockage sur disques modulaires iSCSI, ce qui peut prendre plusieurs minutes.
- Page 42 8 Sélectionnez le protocole IP (IPv4 ou IPv6) que les ports de gestion doivent utiliser. De plus, pour chaque protocole, choisissez si vous souhaitez que la configuration des adresses IP du port de gestion soit effectuée manuellement ou automatiquement. Reportez-vous à l'aide en ligne pour plus d'informations.
- Page 43 Si vous n'avez pas sélectionné Specify Configuration Manually (Spécifier la configuration manuellement) pour les deux protocoles, vous pouvez ignorer l'étape 11. 11 Si vous avez sélectionné Specify Configuration Manually pour l'un des deux protocoles au cours de la dernière étape, une série d'écrans illustrant l'image de la vue arrière des contrôleurs de la matrice de stockage s'affiche.
- Page 44 16 Si vous avez sélectionné Non à l'étape 14, dans l'écran Configure Host Connectivity (Configurer la connectivité de l'hôte), indiquez si vous souhaitez configurer la connectivité de l'initiateur iSCSI de l'hôte actuel. Cliquez sur Next (Suivant) pour continuer. Si vous avez sélectionné No (Non) ci-dessus, vous avez terminé la tâche de configuration.
- Page 45 Ce serveur doit avoir accès à la matrice à l'aide des ports de gestion de celle-ci ou à l'aide des ports d'hôte iSCSI de la matrice. Pour Windows, cliquez sur Start→ All Programs→ Dell→ MD Storage Software→ Modular Disk Configuration Utility (Démarrer→ Tous les programmes→...
- Page 46 • Automatic Discovery (Détection automatique) : cette option permet de repérer sur le sous-réseau local toutes les matrices de stockage iSCSI, ce qui peut prendre plusieurs minutes. • Détection manuelle : la détection manuelle permet de localiser les matrices de stockage iSCSI situées hors du sous-réseau local. La détection manuelle exige la sélection du nombre de contrôleurs de la matrice de stockage : un (simplex) ou deux (duplex).
- Page 47 Sélection du port source pour les ports d'hôte iSCSI Pour établir la communication des données entre un hôte et une matrice de stockage iSCSI, l'initiateur iSCSI sur l'hôte doit être configuré de façon à établir des sessions iSCSI vers les ports d'hôte iSCSI de la matrice de stockage.
- Page 48 Avertissements de configuration non optimale Un message d'avertissement s'affiche dans les cas suivants. Indiquez si vous souhaitez continuer. • Les adresses IP d'hôte sont sélectionnées de façon à ce qu'une adresse IP d'hôte établisse une session iSCSI avec un seul contrôleur de matrice de stockage dans une configuration à...
- Page 49 Définition d'un hôte Si l'hôte exécute l'agent de contexte de système hôte, les hôtes et les ports hôtes connectés à la matrice de stockage sont automatiquement détectés par le logiciel MDSM ; ils sont affichés dans l'onglet Mappings (Mappages) de la fenêtre Array Management (Gestion de matrice), sous Default Group (Groupe par défaut).
- Page 50 5 Sélectionnez l'option pertinente pour ajouter un identificateur de port hôte à l'hôte. Vous pouvez sélectionner : • Add by selecting a known unsolicited host port identifier (Ajouter en sélectionnant un identificateur de port d'hôte non associé connu) : dans Known unsolicited host port identifiers (Identificateurs de port d'hôte non associés connus), sélectionnez l'identificateur de port d'hôte pertinent.
- Page 51 Création d'un groupe d'hôtes Un groupe d'hôtes est une entité logique composée de plusieurs hôtes partageant l'accès à des disques virtuels spécifiques de la matrice de stockage. Pour créer un groupe d'hôtes : 1 Dans la fenêtre Array Management (Gestion de matrice), sélectionnez l'onglet Mappings (Mappages).
- Page 52 REMARQUE : avant de créer des disques virtuels, vous devez organiser les disques physiques en groupes et définir les paramètres d'accès des systèmes hôtes. Vous pouvez ensuite créer des disques virtuels à l'intérieur d'un groupe de disques. Pour créer un disque virtuel, vous disposez de deux méthodes : •...
- Page 53 • Pour créer un groupe de disques sécurisés : dans l'onglet Physical (Physique), sélectionnez un ou plusieurs disques physiques sécurisés et non affectés du même type, puis sélectionnez Disk Group→ Create (Groupe de disques→ Créer). Vous pouvez aussi cliquer avec le bouton droit de la souris sur les disques physiques sécurisés et non affectés, puis sélectionner Create Disk Group (Créer un groupe de disques) dans le menu contextuel.
- Page 54 Dans le tableau Unselected Physical Disks (Disques physiques non sélectionnés), sélectionnez les disques physiques appropriés puis cliquez sur Add (Ajouter). REMARQUE : pour sélectionner plusieurs disques physiques simultanément, maintenez les touches <Ctrl> ou <Maj> enfoncées tout en sélectionnant des disques physiques supplémentaires. 8 Cliquez sur Calculate Capacity (Calculer la capacité) pour afficher la capacité...
-
Page 55: Multimedia
• Pour créer un groupe de disques sécurisés : dans l'onglet Physical (Physique), sélectionnez un ou plusieurs disques physiques sécurisés et non affectés du même type, puis sélectionnez Virtual Disk→ Create (Disque virtuel→ Créer). Vous pouvez aussi cliquer avec le bouton droit de la souris sur les disques physiques sécurisés et non affectés, puis sélectionner Create Virtual Disk (Créer un disque virtuel) dans le menu contextuel. - Page 56 à l'autre. REMARQUE : Dell conseille d'utiliser un niveau RAID autre que RAID 0 (aussi appelé « striping » ou « agrégation par bande »). Ce dernier offre en effet des performances optimales, mais ne garantit pas le niveau de disponibilité requis pour la ressource quorum.
-
Page 57: Outils De Dépannage
Topology (Topologie) et Defined Mappings (Mappages définis) de l'onglet Mappings (Mappages) sont mis à jour afin d'afficher les différents mappages. Outils de dépannage Dell PowerVault MDSM communique avec chaque matrice gérée et détermine son état actuel. Il offre également plusieurs outils de résolution des incidents. Journal d'événements L'Event Log Viewer (Visualiseur de journal d'événements) permet d'afficher... - Page 58 Le journal d'événements stocke approximativement 8 000 événements avant d'en remplacer un par un nouveau. Si vous souhaitez garder une trace des événements, vous pouvez les sauvegarder ; sinon, vous pouvez les supprimer du journal. La fenêtre Event Log (Journal d'événements) propose les types de vues suivants : •...
- Page 59 Recovery Guru Recovery Guru est un composant de MDSM qui diagnostique les événements critiques survenus sur la matrice de stockage et propose des procédures de récupération étape par étape. Pour afficher la fenêtre Recovery Guru à partir de la fenêtre Array Management (Gestion des matrices), effectuez l'une des actions suivantes : •...
- Page 60 – Sélectionnez l'onglet Summary (Récapitulatif) et cliquez sur Storage Array Profile (Profil de matrice de stockage) dans la zone Status (État). – Sélectionnez l'onglet Support puis cliquez sur View Storage Array Profile (Afficher le profil de la matrice de stockage). La fenêtre Storage Array Profile (Profil de matrice de stockage) s'affiche.
- Page 61 Pour enregistrer des informations de certaines sections seulement du profil de la matrice de stockage, sélectionnez l'option Select Sections (Sélection de sections) puis cochez les cases correspondant aux sections à enregistrer. Sélectionnez un répertoire. Dans le champ File Name (Nom du fichier), entrez le nom de fichier que vous souhaitez.
- Page 62 Les disques virtuels du sous-système de stockage partagé doivent être configurés en groupes de disques ou en disques virtuels à l'aide du logiciel Dell PowerVault MDSM. Tous les disques virtuels, surtout s'ils sont utilisés pour la ressource quorum, doivent être liés et intégrer le niveau RAID voulu pour garantir une haute disponibilité.
- Page 63 Attribution de noms et formatage des lecteurs du système de stockage partagé Chaque disque virtuel créé sous PowerVault Modular Disk Storage Manager devient un disque physique dans l'interface Gestion des disques de Windows. Pour chaque disque physique, vous devez effectuer les opérations suivantes : •...
- Page 64 5 Dans la boîte de dialogue, créez une partition d'une taille égale à celle du disque (choix par défaut) et cliquez sur OK. REMARQUE : dans Windows, les disques virtuels adressés ou affectés à un ou plusieurs nœuds à partir du système de stockage sont représentés sous forme de disques physiques dans chaque nœud.
- Page 65 Pour plus d'informations, reportez-vous à la carte Premium Feature Activation (Activation des fonctions Premium) fournie avec le système de stockage Dell PowerVault MD3600i or MD3620i. Ces fonctions Premium étendent la haute disponibilité de la solution de cluster. En outre, pour garantir le bon fonctionnement du cluster, vous devez impérativement suivre les instructions ci-dessous.
- Page 66 Cliché de disque virtuel La fonction de cliché de disque virtuel permet de capturer une image à l'instant T d'un disque virtuel pour les sauvegardes, les tests ou le traitement de données, sans que cela n'ait d'incidence sur le contenu du disque virtuel source.
- Page 67 PRÉCAUTION : si vous essayez de mapper le cliché de disque virtuel sur le nœud secondaire avant d'obtenir la signature à partir du nœud principal, il est possible que le système d'exploitation identifie à tort ce cliché comme étant un volume de disque existant.
-
Page 68: Configuration D'un Cluster De Basculement
Windows Server utilisée. Pour plus d'informations sur le déploiement de votre cluster, consultez le manuel Dell Failover Clusters with Microsoft Windows Server 2008 Installation and Troubleshooting Guide (Guide d'installation et de dépannage des clusters de basculement Dell dans une installation Microsoft Windows Server 2008) sur le site support.dell.com/manuals. -
Page 69: Dépannage
Dépannage Cette annexe contient des informations de dépannage des configurations en cluster. Le tableau A-1 décrit les incidents courants liés aux clusters, leurs causes probables et les solutions proposées. Tableau A-1. Dépannage courant pour les clusters Problème Cause probable Mesure corrective Les nœuds ne peuvent Le câblage reliant le Vérifiez que la connexion des... - Page 70 Tableau A-1. Dépannage courant pour les clusters (suite) Problème Cause probable Mesure corrective Un des nœuds met Le réseau nœud à nœud a Vérifiez le câblage du réseau. beaucoup de temps à échoué à la suite d'un Vérifiez que l'interconnexion rejoindre le cluster.
- Page 71 Tableau A-1. Dépannage courant pour les clusters (suite) Problème Cause probable Mesure corrective Les tentatives de Cluster Service n'a pas été Vérifiez que Cluster Service est connexion à un cluster démarré. Aucun cluster actif et qu'un cluster a été créé. via Failover Cluster n'a été...
- Page 72 Cluster. d'adresses IP , voir la section « Assigning Static IP Addresses to Your Cluster Resources and Components » du manuel Dell Failover Clusters with Microsoft Windows Server 2003 Installation and Troubleshooting Guide (Guide d'installation et de dépannage des clusters de...
- Page 73 Tableau A-1. Dépannage courant pour les clusters (suite) Problème Cause probable Mesure corrective Impossible d'ajouter Le nouveau nœud ne peut Vérifiez que le nouveau nœud du un nœud au cluster. pas accéder aux disques cluster peut énumérer les disques partagés. du cluster à...
- Page 74 Tableau A-1. Dépannage courant pour les clusters (suite) Problème Cause probable Mesure corrective La copie de disque Cette opération utilise le Pour créer une copie de disque virtuel échoue. disque du cluster comme virtuel à partir d'un disque disque source. partagé...
-
Page 75: B Formulaire Technique Du Cluster
Formulaire technique du cluster Vous pouvez placer le formulaire ci-dessous à côté de chaque rack ou nœud du cluster afin d'y noter des informations relatives au cluster. Consultez-le lorsque vous faites appel au support technique. Tableau B-1. Informations de configuration du cluster Informations sur le Solution de cluster cluster... - Page 76 Tableau B-2. Informations de configuration des nœuds Nom du nœud Numéro de service Adresse IP publique Adresse IP privée Tableau B-3. Autres informations sur le réseau Réseaux supplémentaires Tableau B-4. Informations de configuration de la matrice de stockage Matrice Numéro de service Adresse IP Nombre de matrices de Disques virtuels...
-
Page 77: C Fiche De Configuration Iscsi
Fiche de configuration iSCSI Paramètres IPv4 Clé secrète serveur hôte CHAP mutuelle 192.168.131.101 (entrée 1 par défaut) 192.168.128.101 (port du réseau de gestion) Clé secrète PowerVault 192.168.130.101 (entrée 0 par défaut) MD36xxi CHAP cible 192.168.130.102 (entrée 0 par défaut) 192.168.131.102 (entrée 1 par défaut) 192.168.128.102 (port réseau de gestion) Au besoin, utilisez une feuille supplémentaire (si vous disposez de plusieurs serveurs hôtes, par exemple). -
Page 78: Paramètres Ipv6
Paramètres IPv6 serveur hôte Clé secrète CHAP mutuelle Clé secrète Clé secrète CHAP cible PowerVault MD36xxi Au besoin, utilisez une feuille supplémentaire (si vous disposez de plusieurs serveurs hôtes, par exemple). Port hôte iSCSI 1 Port hôte iSCSI 2 ___ ___ ___ ___ ___ ___ ___ ___ Adresse IP de liaison locale Adresse IP de liaison locale... - Page 79 Contrôleur iSCSI 1, Entrée 0 FE80 0000 0000 0000 ____ ____ ____ ____ Adresse IP Adresse IP routable 1 ____ ____ ____ ____ ____ ____ ____ ____ Adresse IP routable 2 Adresse IP du routeur ____ ____ ____ ____ ____ ____ ____ ____...
- Page 80 Fiche de configuration iSCSI...
-
Page 81: Index
Index configuration requise pour le stockage du cluster, 8 attribution configurations de cluster prises lettres de lecteurs et points en charge, 11 de montage, 62 copie de disque virtuel, 67 câblage blocs d'alimentation, 15 dépannage courant sur les clusters, 69 câblage cluster dans une configuration à... - Page 82 instantané de disque virtuel, 66 iSCSI, 37 recovery guru, 59 terminologie, 37 regroupement de cartes réseau, 20 journal d'événements, 57 système d'exploitation installation, 32 système de stockage PowerVault logiciel multiacheminement, 10 22xS mise en cluster, 63 profil de stockage, 59 Windows Server 2003 Enterprise Edition installation, 32...
