5.2.2

Concept de commande

L'automat universel de contrôle du brûleur UBA peut être commandé
sur deux niveaux. Le premier niveau a un accès direct si le cache sur
l'habillage de la chaudière est ouvert.
Le second niveau de commande est situé derrière un cache
supplémentaire et ne devrait être utilisé que par un chauffagiste.

Fonctions du premier niveau de commande

Mise en marche et arrêt de la chaudière gaz à condensation
Affichage de l'état de service et des défauts
(écran et touche de commande)
Redémarrage (reset) après un message d'erreur
Réglage de la température maximale de départ
(entre 40°C et 90°C)
Réglage de la température d'ECS
Réglage de la température de maintien en température

Fonctions du second niveau de commande

Interrupteur "Ramoneur"
(mesure des paramètres de combustion)
Réglage de la temporisation de la pompe de circulation
!
( 17/1 et 19/1)
Réglage de la puissance de chauffage :
La puissance de chauffage peut être réglée entre le minimum
et le maximum de la modulation.
CHAUDIÈRE GAZ À CONDENSATION LOGAMAX PLUS GB112 ET GB122

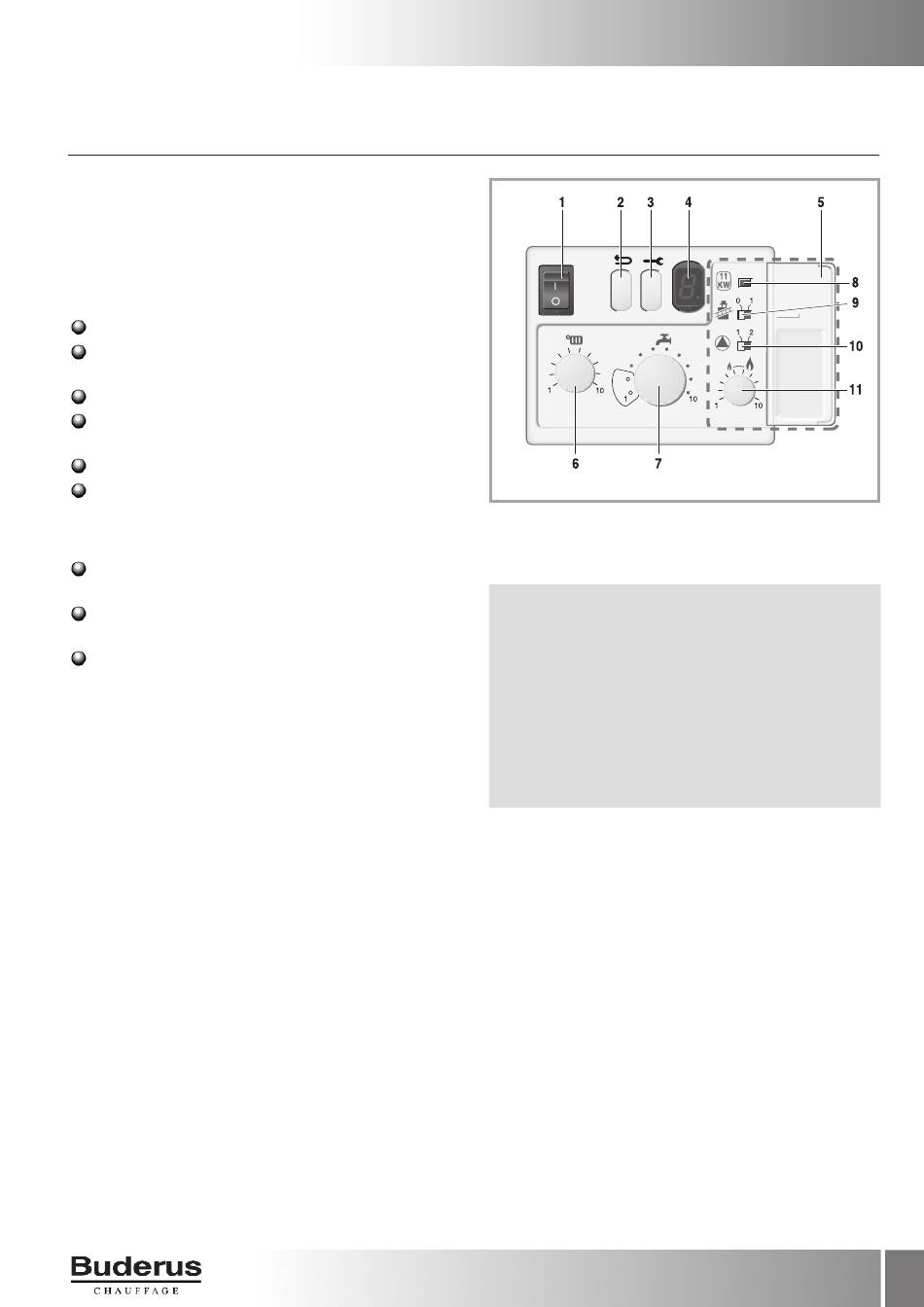

23/1 Premier et second niveau de commande (pointillés)
de l'automat universel de contrôle du brûleur UBA
Légende :
1 Interrupteur de mise en marche et d'arrêt
2 Touche Reset
3 Touche d'entretien
4 Affichage cristaux liquides (LCD-Liquid Crystal Display)
5 Cache du second niveau de commande
6 Régulateur de la température de départ chaudière
7 Régulateur de la température d'ECS
8 Commutateur " ramoneur "
9 Commutateur de temporisation de la pompe
10 Régulateur limitation de puissance
5. Régulation
23
