remarque : La vis de l'arbre possède un filetage à droite.
Tournez la vis dans le sens des aiguilles d'une montre pour la
resserrer. Tournez la vis dans le sens inverse des aiguilles d'une
montre pour la desserrer.
• Retirez la vis de l'arbre, la rondelle ainsi que la bride
extérieure de la lame et conservez-les dans un endroit sûr
pour une installation ultérieure.

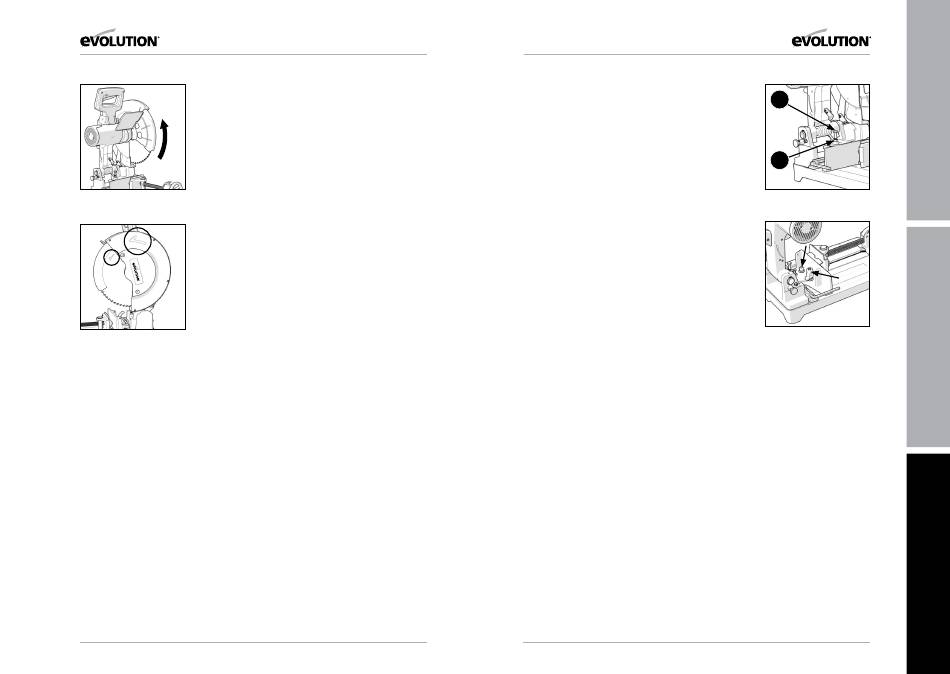

• Rétractez le carter de lame inférieur dans le carter de lame
supérieur grâce à une rotation manuelle. (Fig. 5)
• Retirez la lame et laissez la bride intérieure de la lame dans sa
Fig. 5
position de fonctionnement.
(5.7)
installer une lame :
• Assurez-vous que tous les composants sont propres et
exempts de débris.
• Installez la lame sur la bride intérieure et sur l'arbre en vous
assurant que la flèche de direction et de rotation de la lame
est dans le même sens que celle figurant sur le carter de lame
supérieur de la machine. (Fig. 6)
• Réinstallez la bride extérieure de la lame, la rondelle et la vis
de l'arbre.
Fig. 6
• Verrouillez l'arbre en appuyant sur le bouton correspondant.
• Resserrez la vis de l'arbre avec la clé hexagonale 8 mm.
• Remettez le carter d'arbre dans sa position de
fonctionnement et resserrez la vis cruciforme.
• Vérifiez que le verrou de l'arbre a été desserré en faisant
tourner manuellement la lame.
• Assurez-vous que la clé hexagonale a été retirée de la vis
de l'arbre et soigneusement rangée pour une utilisation
ultérieure.
• Vérifiez l'installation, notamment le fonctionnement des
carters de lame inférieurs rétractables en abaissant et en
relevant la tête de coupe plusieurs fois.
(5.8 )
AVErTiSSEMENT : Après l'installation d'une nouvelle lame,
faites toujours fonctionner la machine à vide pendant quelques
minutes. Écartez-vous de la lame. Si la lame présente un défaut
caché, elle pourrait se briser lors de ce test.
64
www.evolutionpowertools.com
www.evolutionpowertools.com
(5.9)
COurSE DE LA TÊTE DE COuPE
régler la course descendante de la tête de coupe
Pour vous assurer que la lame n'entre en contact avec aucune
pièce de la base métallique de la machine, vous pouvez
régler la course descendante de la tête de coupe.
Rabaissez la tête de coupe et assurez-vous que la lame ne
touche pas la base de la machine.
Lorsque la course descendante
de la tête de coupe doit être réglée :
• Desserrez le boulon de verrouillage qui maintient la vis de
butée pour course descendante. (Fig. 7a)
• Tournez la vis de réglage (Fig. 7b) dans le sens inverse des
aiguilles d'une montre pour réduire la course descendante
de la tête de coupe.
• Tournez la vis de réglage dans le sens des aiguilles d'une montre
pour augmenter la course descendante de la tête de coupe.
• Resserrez le boulon de la vis de réglage lorsque vous obtenez
la course descendante voulue.
(5.10)
régLAgE DE L'ANgLE DE COuPE
remarque : Le mors arrière de l'étau peut être orienté à 45
À sa sortie d'usine, le mors arrière de l'étau est réglé sur 0
à 90
de la lame). Le matériau s'y trouvant alors sera coupé à
0
l'équerre par la lame.
Pour des coupes d'angles, le mors arrière de l'étau peut être
orienté facilement et de manière précise (au maximum) à 45
grâce au rapporteur figurant sur le mors de l'étau. (>5.10)
Pour orienter le mors arrière de l'étau :
• Desserrez la vis à tête creuse M10, puis la vis de verrouillage
équipée d'un levier de manœuvre. (Fig. 8)
• Orientez le mors arrière de l'étau en fonction de l'angle souhaité.
• Resserrez la vis à tête creuse correctement avec la clé
hexagonale et resserrez la vis de verrouillage à l'aide du levier
de manœuvre.
