LECTUS select
3.3
Préparation de l'assemblage
1.
2.
Remarque!
i
Le câblage doit être effectué dans un état hors tension. En d'autres termes, la tension de
fonctionnement ne doit être activée qu'après l'installation complète du lecteur !
Borne de connexion ST1
(Borne à vis/fiche à 8 broches, alimentation/interfaces)
Numéro PIN
Diamètre des fils
Toron
Fil massif
Longueur de dénudage de câble 6 à 7 mm
Bosch Security Systems B.V.
Disposez les câbles de connexion conformément aux règlementations locales et préparez-
les pour le raccordement.

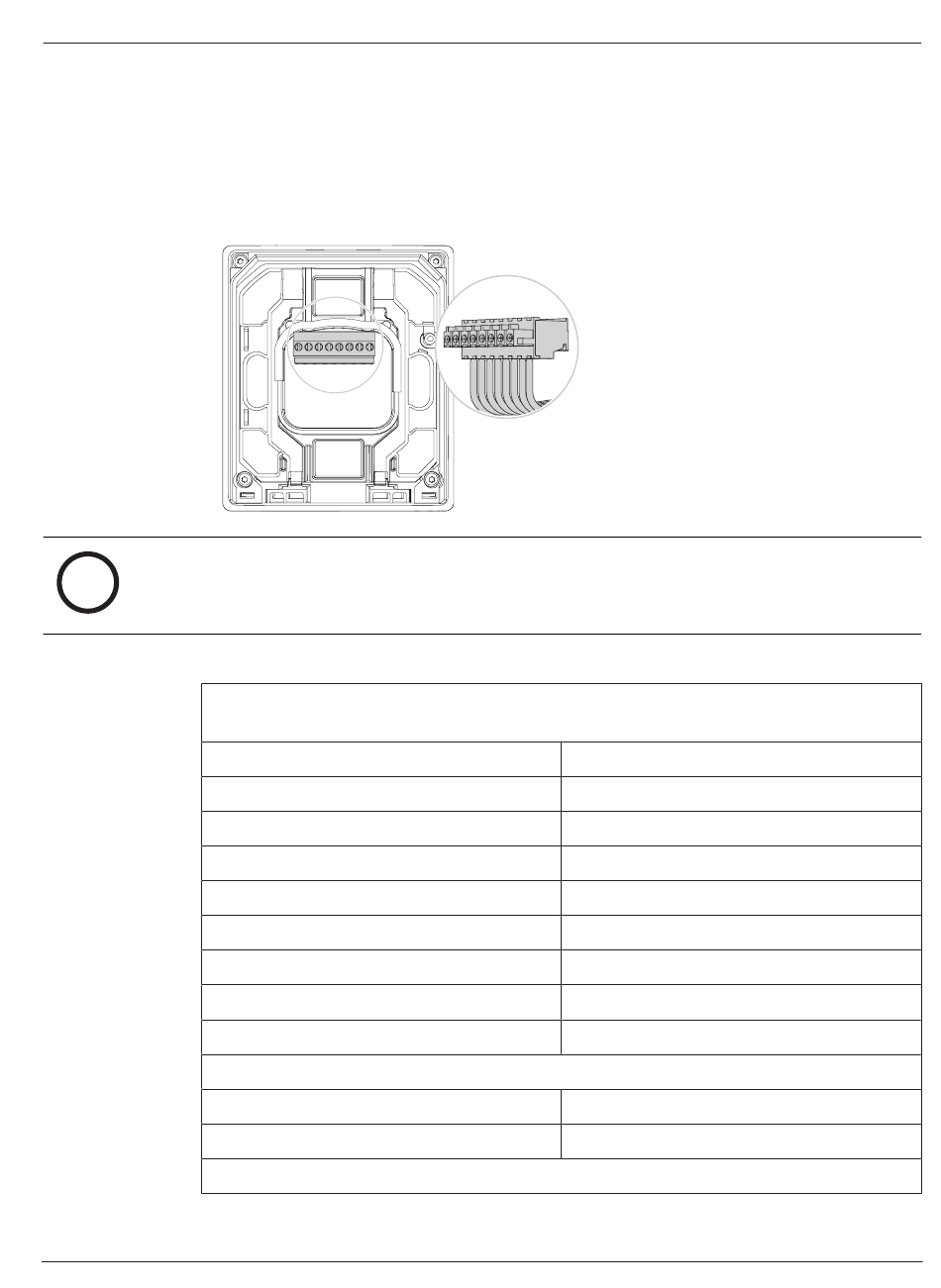

Retirez la borne à vis/enfichable à 8 broches du module de lecture et connectez les fils
comme illustré dans ce graphique :
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Description
Données RS485 « A »
Données RS485 « B »
Ne pas connecter
Ne pas connecter
Ne pas connecter
Ne pas connecter
CC- (0V)
CC+ (de 8 V à 30 V)
AWG 28 - 16
AWG 28 - 16
Guide d'installation
Installation | fr
15
2023-02 | V01 |
