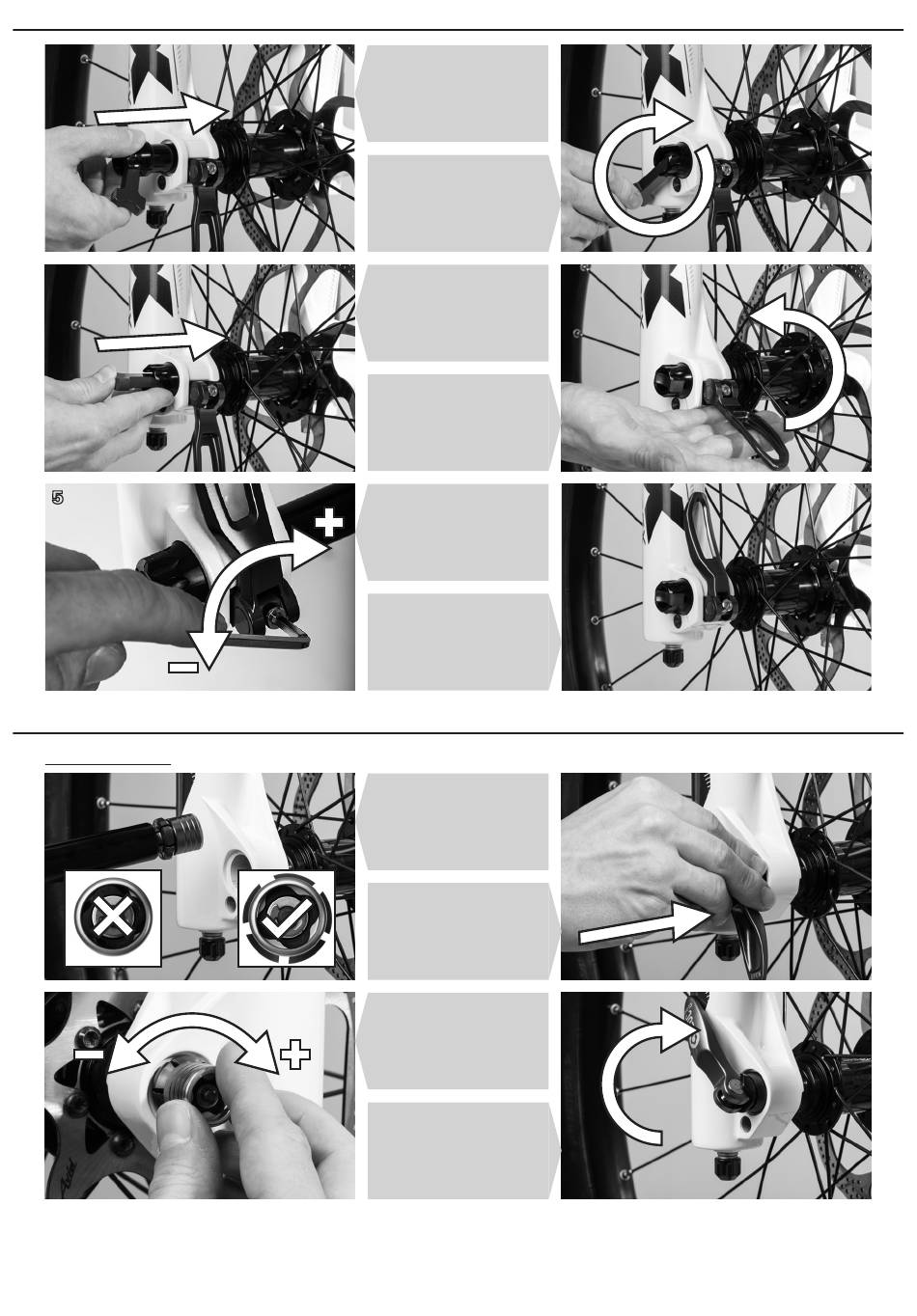

ASSEMBLAGE D'AXE TRAVERSANT 20 MM
1
3
5
INSTRUCTIONS D'ASSEMBLAGE DE SERRAGE RAPIDE
ASSEMBLAGE
1
3
6
Glissez l'axe dedans
par le côté serrage
rapide.
Serrez l'axe avec le
levier rouge.
Vous pouvez mainte-
nant glisser le levier
dans l'axe.
Bloquez le serrage
rapide.
Réglez la force de
tension avec
une clé Allen de 4 mm,
si nécessaire.
Le levier doit être à
ras du
carter inférieur.
Vérifiez l'expansion de
la bride avant l'instal-
lation
et ouvrez le levier
complètement.
Glissez l'axe jusqu'au
clic audible.
Assurez-vous de l'ex-
pansion de la bride.
Réglez la tension avec
un levier semi-ouvert
pour que la bride soit à
ras de la patte.
Bloquez complètement
le levier.
Vérifiez l'assise ferme
et resserrez au besoin.
2
4
6
2
4
