Intex Graphite Gray Panel Pool Set Manuel D'utilisation page 14

13'1 1/2” x 9'10” x 49” (400cm x 300cm x 124cm)
Table des Matières

Publicité

INSTALLATION DE L'HABILLAGE (suite)

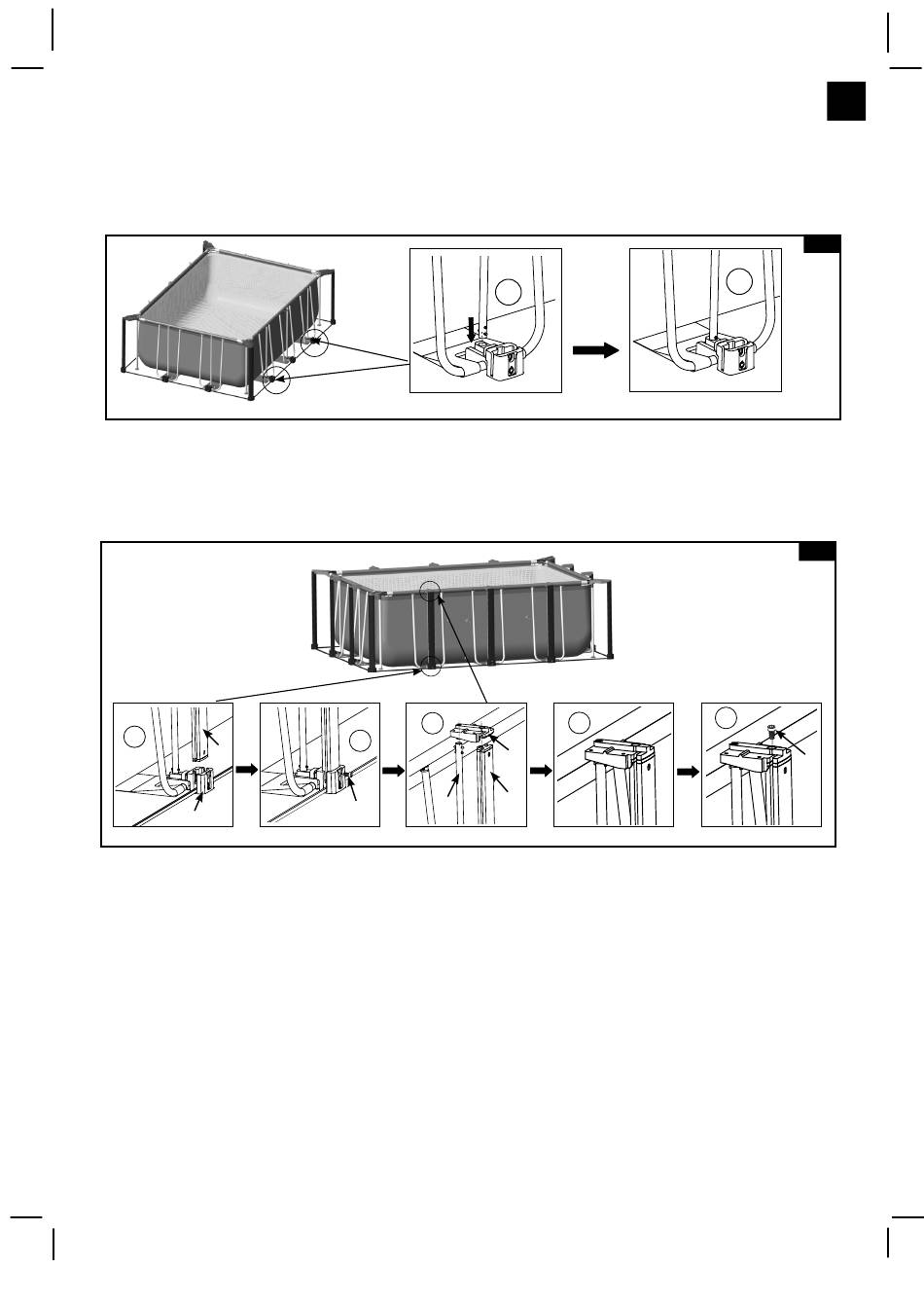

3d. Installation des pieds latéraux
• Insérez l'extrémité inférieure du pied latéral (27) dans le trou de la base réglable latérale (42). Assurez-vous que la goupille
à ressort est bien enclenchée dans le trou (FIG 19).
• Répétez le processus pour tous les pieds latéraux (27).
3e. Installation des poteaux latéraux et des supports supérieurs latéraux
• Insérez les poteaux latéraux (26) dans les bases latérales réglables (42). Fixez le poteau à la base avec un boulon (22).
• Fixez les supports supérieurs latéraux (25) au sommet des poteaux latéraux (26) et des pieds latéraux (27). Assurez-vous
que la goupille à ressort sur le pied latéral s'enclenche dans le trou situé sous les supports supérieurs latéraux (25).
• Fixez les poteaux latéraux (26) aux supports supérieurs latéraux (25) avec un boulon (22).
• Répétez le processus pour tous les poteaux latéraux (FIG 20).
1
26
42
4a. Installation des panneaux latéraux avec trous et marquages
• Localisez et déballez les planches latérales avec trous et marquages de l'emballage.
• Localisez le côté de la piscine avec les raccords de connexion des tuyaux d'entrée et de sortie et la valve de vidange.
• Glissez le panneau latéral marqué « 1 » avec un trou entre deux poteaux latéraux (26). Assurez-vous que les languettes
s'insèrent dans la rainure du rail inférieur. Assurez-vous que le trou du panneau latéral correspond à la valve de vidange
de la piscine (FIG 21.1).
• Continuez à faire glisser le panneau latéral marqué « 2 ». Assurez-vous que les languettes entre les panneaux latéraux
« 1 » et « 2 » s'emboîtent. Secouez les panneaux latéraux pour vous assurer qu'ils sont bien verrouillés. Vérifiez que les
trous des panneaux latéraux correspondent aux raccords des tuyaux d'entrée et de sortie de la piscine (FIG 21.2).
• Assurez-vous que les joints sont à l'intérieur des connecteurs de la valve à piston (49) et vissez les connecteurs de la
valve à piston aux connecteurs filetés de la crépine qui étaient déjà installés sur la doublure de la piscine lors de l'installation
de la piscine. Dans le sens des aiguilles d'une montre, vissez la vanne d'arrêt dans la pièce de connexion de la vanne (49).
Fermez les valves à piston en tournant la poignée dans le sens des aiguilles d'une montre en position de fermeture /
verrouillage, comme décrit dans le manuel de la pompe de filtration (FIG 21.3).
• Enfin, glissez le panneau latéral marqué « 3 ». Assurez-vous que les languettes entre les panneaux latéraux « 2 » et « 3 »
s'emboîtent. Secouez les panneaux latéraux pour vous assurer qu'ils sont bien verrouillés (FIGS 21.4 & 21.5).
CONSERVEZ CES INSTRUCTIONS
(116IO) GRAPHITE GRAY PANEL POOL SET™ FRENCH 7.5" X 10.3" PANTONE 295U 09/19/2022
1
3
2
25
26
27
22
Page 14
2
5
4
116
IO
19
20
22
