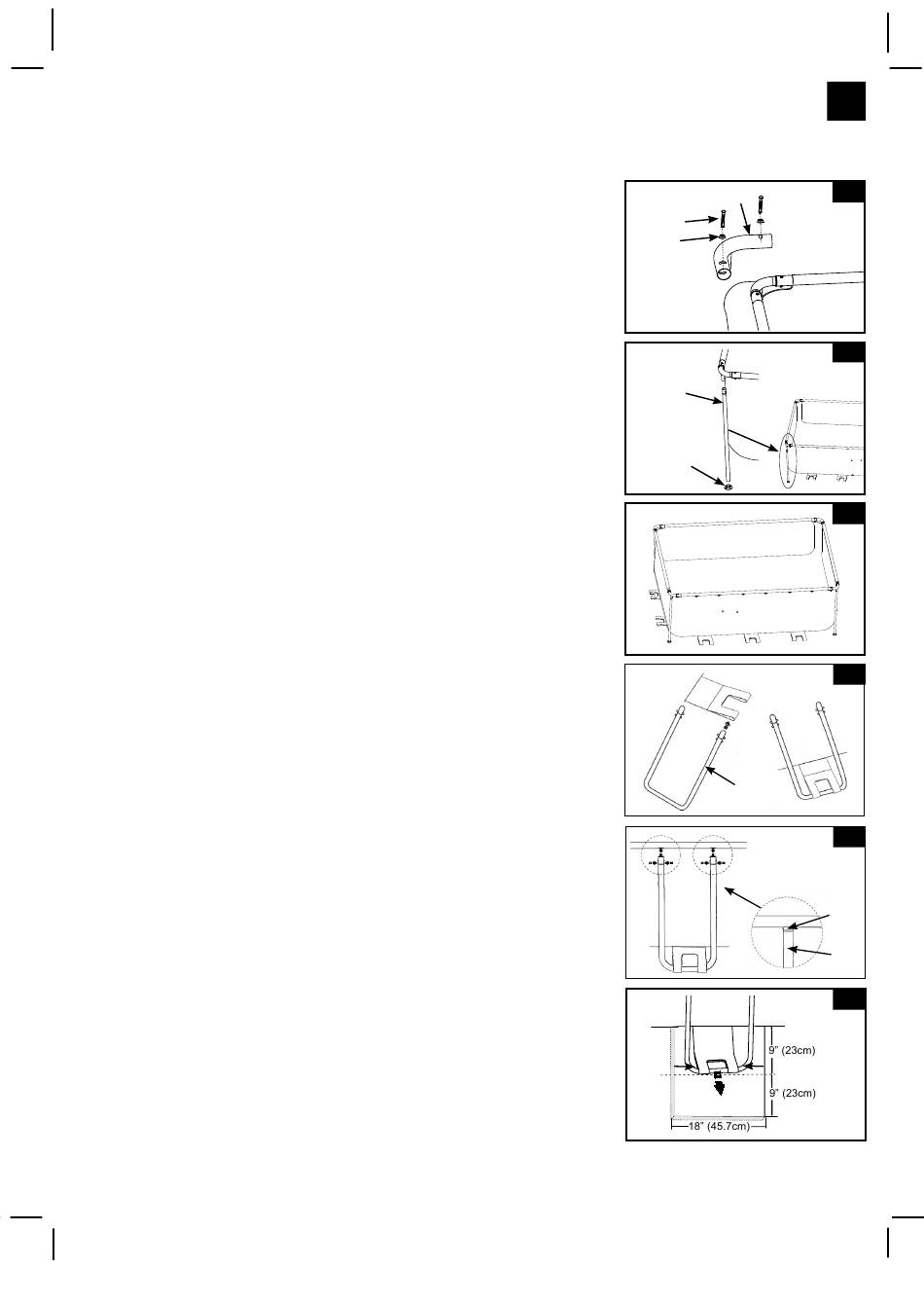

2. Assemblage des poutres horizontales et des pieds d'angle
• Connectez les joints d'angle (6) aux poutres horizontales. Insérez la goupille
(4) à travers le joint (5) et fixez les joints d'angle aux poutres avec la goupille
et le joint (FIG 7).
NOTE : Vérifiez à nouveau que les trous des poutres métalliques sont
alignés avec les trous du manchon de revêtement blanc.
• Fixez d'abord l'embout du pied (9) au bas de chaque pied d'angle (8).
Connectez le pied d'angle (8) au joint d'angle (6), assurez-vous que la
goupille à ressort du pied d'angle est enclenchée dans les trous du joint
d'angle (FIG 8.1). Continuez le processus avec les autres pieds d'angle.
• Soulevez l'assemblage des poutres et assurez-vous que tous les pieds
d'angle sont en position verticale et perpendiculaire au sol (FIG 8.2).
3. Assemblage du support latéral en U
• Faites glisser le support latéral en U (12) à travers la sangle de retenue.
Répétez le processus pour tous les supports latéraux en U (FIG 9).
• Les pieds en U sont équipés de double clips (11) montés préalablement en
usine. Insérez les supports latéraux dans les trous de la poutre « A-B-C &
A-C » en pressant le bouton inférieur vers l'intérieur avec vos doigts. Le fait
de presser ce bouton inférieur permet au support d'entrer dans la poutre.
Lorsque le pied est à l'intérieur de la poutre, relachez le clip et la poutre se
mettra en place en faisant un claquement. Répétez cette opération pour
chacun des pieds (FIG 10).
• Tirez le bas des supports latéraux vers l'extérieur de la doublure pour tendre
les sangles de retenue et assurez-vous que la sangle est centrée sur le
support en U. Répétez l'opération sur chacun des pieds (FIG 11).
IMPORTANT : Avant de passer à l'étape suivante, vérifiez
que tous les supports latéraux en forme de U et les pieds
d'angle sont positionnés au milieu de chaque bloc du patio.
CONSERVEZ CES INSTRUCTIONS
(116IO) GRAPHITE GRAY PANEL POOL SET™ FRENCH 7.5" X 10.3" PANTONE 295U 09/19/2022
MONTAGE DE LA PISCINE (suite)
Page 10
116
IO
6
4
5
8.1
8
9
8.2
LINER
12
11
12
11
Centré
7
9
10
