INSTALLATION DE L'HABILLAGE (suite)

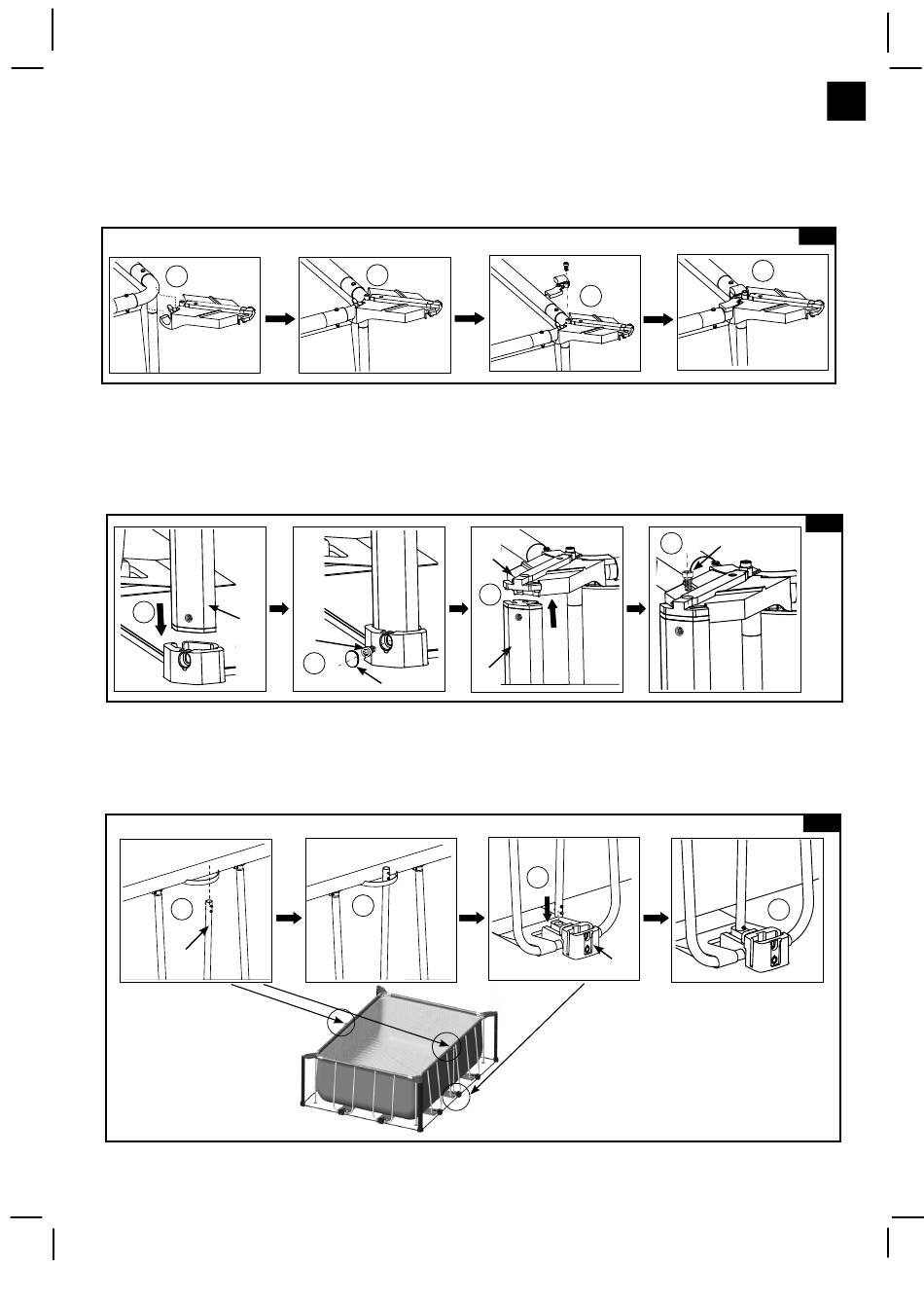

3a. Installation des supports supérieurs d'angle et des plaques supérieures
• Accrochez les supports supérieurs d'angle (37) à la partie inférieure des joints d'angle (6).
• Fixez les plaques supérieures d'angle (36) sur les joints d'angle (6). Fixez la plaque supérieure d'angle (36) au support
supérieur (37) avec un boulon (22) (FIG 16). Répétez le processus pour les autres coins.
1
3b. Installation des poteaux d'angle
• Retirez les inserts en carton de protection des rainures des poteaux d'angle (38).
• Insérez les poteaux d'angle (38) dans les bases d'angle (39). Serrez le boulon (22) à l'aide d'une clé (20) pour fixer le
poteau à la base. Couvrez le boulon avec un bouchon étanche (21).
• Fixez la partie supérieure du poteau d'angle (38) à la partie inférieure du support supérieur d'angle (37) et fixez-la avec
un boulon (FIG 17).
• Répétez le processus pour les autres coins.
1
38
3c. Installation des pieds latéraux centraux (2 pièces)
• Insérez l'extrémité supérieure du pied latéral (27) à travers la ceinture située sur chaque côté longitudinal du manchon
supérieur de la piscine.
• Insérez l'extrémité inférieure du pied latéral (27) dans le trou de la base réglable latérale (42). Assurez-vous que la goupille
à ressort est bien enclenchée dans le trou (FIG 18).
• Répétez le processus pour l'autre côté de la piscine.
1
27
CONSERVEZ CES INSTRUCTIONS
